FRAX 150

Виробник Megger, група компаній (Велика Британія, Швеція, США)

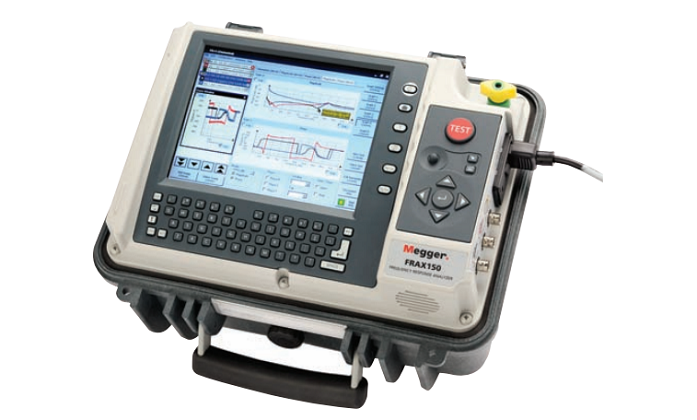

Аналізатор частотного відгуку FRAX 150.

Основна ціна

Найбільший динамічний діапазон і точність в промисловості
Вбудований комп'ютер з потужною підсвічуванням екрану, яка дозволяє працювати навіть при прямому сонячному світлі
Максимально можлива повторюваність результатів за допомогою надійної методики підключення кабелів і високопродуктивних виходів
Підтримує всі міжнародні стандарти для вимірювання SFRA
Розширений аналіз і підтримка прийняття рішення, вбудовані в програмне забезпечення
Імпорт даних з інших приладів FRA

Силові трансформатори сьогодні є найбільш критичними компонентами передавальних і розподільних мереж. Відмови трансформаторів призводять до величезних витрат, на позапланове технічне обслуговування через несподівані виходів з ладу. Важливо уникнути цих помилок і зробити їх тестування і діагностику надійної і ефективної

Система аналізу частотних характеристик (SFRA) FRAX 150 виявляє потенційні механічні та електричні дефекти, які не вдається виявити іншими способами. Великі підприємства і сервісні організації використовували метод FRA більше десяти років. Вимірювання легко виконати, отримавши унікальний "відбиток пальця" трансформатора. Вимірювання в порівнянні з еталонним "відбитком пальця", дає точну відповідь, чи є механічні зміни в трансформаторі чи ні. Відхилення вказують на геометричні та / або електричні зміни в трансформаторі

Система FRAX 150 виявляє наступне:

Деформація і зміщення обмоток
виткового замикання і обриви
Ослаблення кріплень
Пошкодження кріплень
Проблеми з сердечником
Часткове руйнування обмоток
Неправильне заземлення сердечника
Зміщення сердечника

Застосування:

Силові трансформатори сконструйовані таким чином, щоб протистояти механічним навантаженням, що виникають при транспортуванні або при роботі

Однак в ряді випадків механічні зусилля можуть перевищити межу міцності системи ізоляції, що призводить до ослаблення її діелектричних функцій

Щодо швидкий тест, де «відбиток пальця» відгуку в порівнянні з відгуком після події дає точну відповідь, чи можна трансформатор безпечно повернути в експлуатацію або потрібна подальша діагностика

Основи методу:

Трансформатор складається з ланцюжків ємностей, індуктивностей і опорів і з цієї точки зору має складну комплексну електричну схему, яка має свою унікальну криву відгуку при подачі сигналу змінної частоти. Метод частотних відгуків базується на порівнянні між кривими, які характеризують зміни об'єкта. Один тест складається з множинних вимірів з дискретно змінними частотами

Практичне використання:

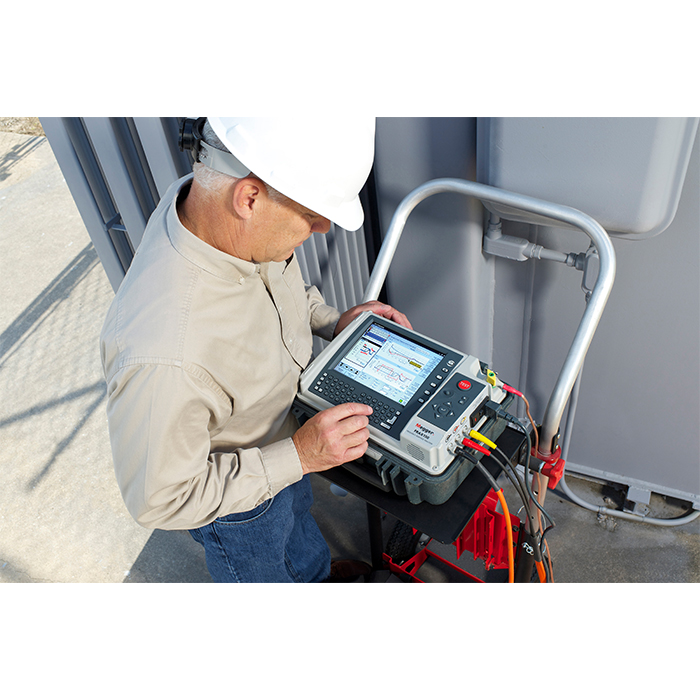

Стандартне застосування методу складається з отримання еталонної кривої (крива-зразок) в момент, коли трансформатор новий, або коли відомо, що він знаходиться в хорошому стані. Далі всі наступні вимірювання порівнюються з еталонним, і за відхиленнями визначається характер і ступінь несправностей.

Це найбільш надійний метод при експлуатації. Інше застосування засноване на отриманні загальної еталонної кривої для серії трансформаторів однієї конструкції і подальшої відбракування по допустимих рівнів відхилень.Порівняльні тести можуть бути проведені: 1) до і після транспортування; 2) після конкретного події; 3) до і після капітального ремонту; 4) для діагностування несправності

Один проведений частотний тест може визначити проблеми в обмотках, які неможливо виявити іншими методами. Даний тест - це швидкий і ефективний спосіб з'ясувати, чи був завдано серйозної шкоди трансформатору, або його можна сміливо вводити в роботу. Якщо була виявлена проблема, результати тесту будуть підставою для з'ясування характеру несправності і визначення подальших ремонтних заходів

Зняття еталонних характеристик всіх мережевих трансформаторів є хорошим вкладенням коштів-це збереже час і гроші в разі виникнення аварійної події при визначенні його наслідків

Технические характеристики:

Основные Метод анализа частотных характеристик (FRA):	пошаговое изменение частоты (SFRA)
Диапазон частот:	0.1 Гц – 25 МГц, выбираемый пользователем
Количество точек:	По умолчанию 1046, Максимум – 32,000
Время измерения	По умолчанию 64 с, быстрое – 37 с. (20 Гц – 2 МГц)
Расположение точек:	логарифмическое, линейное, или их комбинация
Динамический диапазон / Минимальный уровень шума:	> 110 дБ
Погрешность:	±0.5 дБ до -100 дБ (10 Гц – 10 МГц)
Ширина полосы пропускания по промежуточной частоте / время интегрирования:	выбирается пользователем (по умолчанию <10%)
Программное обеспечение (ПО):	FRAX для Windows 2000/XP/Vista
Соединение с ПК:	Гальванический изолированный порт USB

Интервал калибровки:

Максимум ・ 3 года

Стандарты:

Соответствует требованиям стандарта CIGRE, брошюра 342, ―Оценка механического состояния обмоток трансформаторов, используя метод частотных характеристик (FRA)‖и китайского стандарта DL/T 911-2004, ―Метод частотных характеристик (FRA) обнаружения деформации обмоток силовых трансформаторов‖

Аналоговый выход Каналы:	1
Диапазон изменения выходного напряжения стабилизированного источника тока:	0.2 – 20 В от пика до пика
Напряжение измерений при 50 Ом:	0.1 – 10 В от пика до пика
Выходной импеданс (полное сопротивление):	50 Ом
Защита:	защита от короткого замыкания

Физические Масса прибора:	1,4 кг /3,1,
Масса с кейсом для транспортировки:	2,5 кг /5,5 фунта
Габариты:
С кейсом	335 x 310 x 110 мм 13.2 x 12.2 x 4.3 дюймов
Входное напряжение:	90-135 В переменного тока и 170-264 В переменного тока, 47-63 Гц
