За допомогою системи PD LOC вирішується питання точної локалізації ЧР на змішаних кабельних лініях (XLPE / PILC), а також наявність ЧР в сполучних муфтах одножильних кабелів. Як правило, точне розташування муфт не завжди відомо і за допомогою методу звукової частоти ці муфти локалізувати не можна

У систему входить імпульсний генератор, який посилає в кабель сигнал за допомогою індуктивної котушки. Блок прийому та обробки сигналу складається з вхідного підсилювача для обробки сигналу і блоку управління. Візуальне визначення, на якій відстані знаходиться генератор системи, здійснюється за допомогою рефлектометра TDR T30-E PD в окремій позиції меню за допомогою додаткової функції ЧР програмного забезпечення. Програмне забезпечення генератора імпульсів обробляє введені користувачем дані і включає в себе індикацію стану роботи, генерування імпульсів, контроль збоїв, перевантаження, акумуляторів і зарядки

Від імпульсного генератора і стикувального пристрою на кабель подається досить потужний імпульс. Завдяки цьому на одному з кінців кабелю приймається сам сигнал, а також відбитий від далекого кінця кабелю імпульс. На підставі різниці часу приходу прямого і відбитого імпульсу, як і в OWTS, розраховується відстань до місця подачі імпульсу і коригується або порівнюється з попередньо визначеною позицією

На кабелях з дуже щільним мідним екраном, а також при використанні системи на кабелях з металевою оболонкою (свинцева / алюмінієва оболонка) також можлива подача штучно згенерованого імпульсу ЧР. Користувачі, які вже мають Teleflex T 30-E, можуть дообладнати свою техніку і цією версією. Таке приладове розширення не впливає на звичайні функції рефлектометра

Особливості:

• Плівкова клавіатура з СІД для вибору ширини імпульсу
• Індуктивний пристрій зв'язку 42 і 64 мм
• Просте управління і обслуговування
• Час безпер. роботи 24 год з підзарядкою акумулятора
• Обробка, як і при попередній локалізації OWTS
• Можливість для вибору кабелю

 Технічні характеристики:

Стандартний комплект:

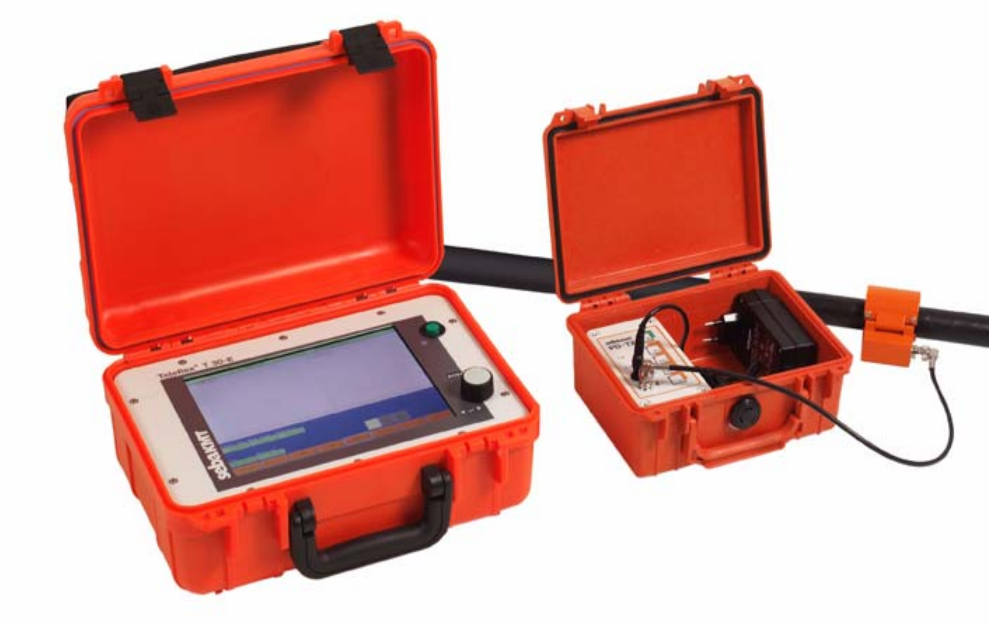

• Teleflex T30-E PD
• Комплект кабелів VL T30-E
• Зарядний пристрої від мережі LG 12

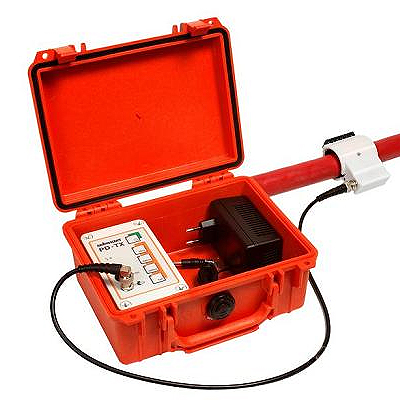

• Імпульсний генератор PD-TX в Pelicase
• Індуктивний пристрій зв'язку 42 мм
• BNC-кабель 75 см

Опції:

• Індуктивне пристрій зв'язку 64мм
• LK 12, 12 V  кабель для зарядки від автомобіля

Дооснащення комплекту T 30-E:

• Імп. генератор PD-TX
• Стик. пристрій 42 мм
• BNC-кабель 75 см
• Заміна прогр. забезпечення T 30-E на T 30-E PD
