TAN D-S tanDelta attachment

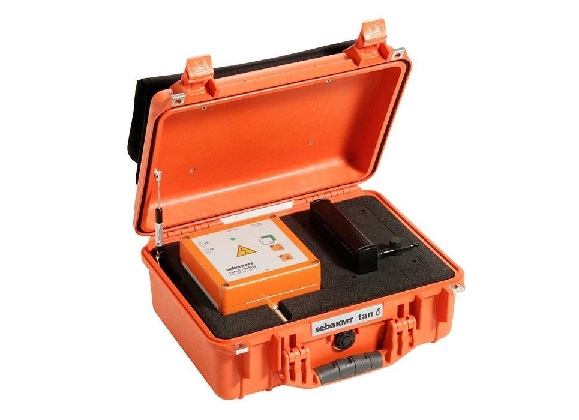

Вимірювальна приставка TAN D-S.
Вимірювальна приставка TAN D-S дозволяє здійснювати точне визначення стану кабелю. Інтегральні ефекти старіння, як напр. ступінь вологості або наявність водяних тріінгов можуть бути розпізнані і оцінені, що робить приставку TAN D-S ідеальним інструментом контролю стану кабелю
Системою TAN D-S досягається дуже високий ступінь точності вимірювань завдяки тому, що вона вимірює прямо на високовольтному потенціал і вимірювальна головка може бути дуже близько розташована до випробуваному об'єкту
З'єднання між вимірювальним модулем і ноутбуком здійснюється за допомогою радіозв'язку і досягає відстані 75 м. Програмне забезпечення EasyGo спрощує управління системою і протоколювання результатів. Особливо тут хотілося б виділити установку послідовності дій, яка здійснюється просто і інтуїтивно. Під час вимірювання форма напруги і фактор втрат tan δ графічно подаються в реальному часі, що дозволяє своєчасно розпізнати кабель з ізоляцією в критичному стані і мінімізувати випробувальну напругу
Переваги вимірювальної приставки TAN D-S:
- Дуже висока точність вимірювань
- Опциональная корекція струму витоку
- Програмне забезпечення
- Висока дальність радіозв'язку
- Вимірювання на високовольтному потенціалі
- Потратівная і легка
Технические характеристики:
|
Параметр
|
Значение
|
|
Диапазон измерений tan δ
|
|
|
Диапазон измерений
|
1 x 10-4 … 1 x 100
|
|
Точность измерений
|
1 x 10-4
|
|
Разрешение
|
1 x 10-5
|
|
Частота
|
0,01 Гц … 10 Гц
|
|
Испытательная емкость
|
2 нФ … 3 мкФ, соответствует 10 м … 15 км кабеля с VPE-изоляцией
|
|
Диапазон измерений тока
|
|
|
Измерительный модуль (MDU)
|
1 мкA … 25 мA
|
|
Токосъемный модуль (TCU)
|
1 мкA … 1 мA
|
|
Сопротивление изоляции
|
|
|
Диапазон измерений
|
1 MΩ … 10 TΩ
|
|
Питание
|
|
|
Измерительный модуль/ токосъемный модуль
|
Питание от батарей
|
|
Блок зарядки
|
90 В … 240 В, 50/60 Гц AC (через сетевой кабель) или 12 В DC
|
|
Продолжительность работы
|
|
|
Измерительный модуль (MDU)
|
16 ч (при работе с TCU)
|
|
32 ч (при работе без TCU)
|
|
|
Токосъемный модуль (TCU)
|
24 ч
|
|
Время зарядки
|
3,5 ч
|
|
Рабочая температура
|
-25 °C … +55 °C
|
|
Температура хранения
|
-40 °C … +70 °C
|
|
Вес
|
|
|
Система (MDU + TCU) с чемоданом, штативом, кабелями и принадлежностями
|
12,25 кг
|
|
Размеры
|
|
|
Чемодан для системы
|
400 x 170 x 330 мм
|
Комплект поставки TAN D-S:
|
Наименование
|
Количество
|
|
Блок измерения
|
1
|
|
Зарядный чемодан
|
1
|
|
Штатив
|
1
|
|
Комплект кабелей
|
1
|
|
SW CD-ROM
|
1
|
|
Высоковольтный кабель 1м
|
1
|
|
Высоковольтный кабель 3м
|
1
|
