TDS NT

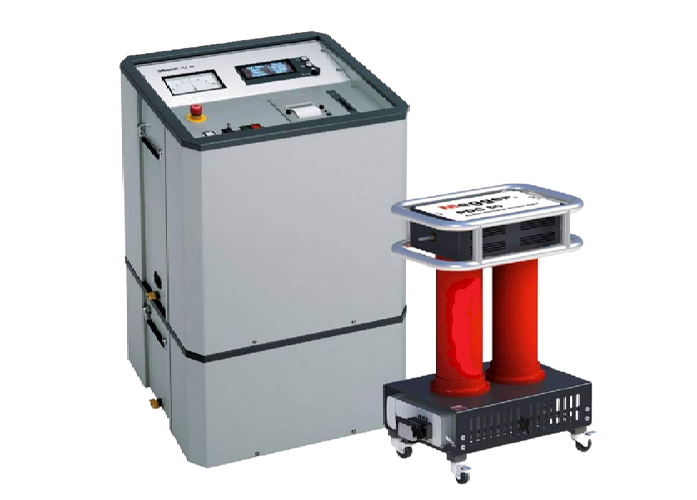

Унікальна комбінована установка для випробування і діагностики кабелів TDS NT.
Завдяки «Технології 50 Гц Slope» вперше в світі в одному приладі об'єднані випробування СНЧ з косинусном-прямокутною формою напруги (VLF CR) і діагностика ЧР затухаючою змінною напругою (DAC). Це дозволяє здійснити ефективну і комплексну інвентаризацію інфраструктури мереж. Важливим моментом тут є порівняння результатів вимірювань ЧР, як випробувальною напругою VLF CR, так і напругою DAC, з такими при робочому напрузі 50 Гц
TDS NT складається з мультифункціонального компактного джерела напруги і детектора ЧР. Прилад можна використовувати для випробування кабелів згідно DIN VDE 0276 напругою VLF CR. Додатково за допомогою детектора ЧР можна здійснити супутню діагностику ЧР нової "технологією 50 Гц Slope". Альтернативно TDS NT можна використовувати і для діагностики ЧР затухаючою змінною напругою (DAC)
При обох формах напруги завжди є два основних стани: фаза зарядки і фаза коливань
У фазі зарядки випробуваний об'єкт заряджається до необхідної заданої напруги або компенсуються втрати напруги на випробуваному об'єкті при вимірі. У фазі коливань TDS утворює разом з випробуваним об'єктом коливальний (резонансний) контур, частота коливань якого визначається постійною індуктивністю, опорним конденсатором і ємністю випробуваного об'єкта. При цьому опорна ємність розрахована таким чином, щоб частота коливань змінювалася незначно, для досягнення у випробуваному об'єкті частоти коливань, близькою до частоти мережі - "50 Гц Slope"
| Варіанти | TDS 40 | TDS 60 |
| Вихідна напруга | ||
| СНЧ | 3 ... 40 кВэфф | 3 ... 60 кВэфф |
| DAC | 3 ... 40 кВпик | 3 ... 60 кВпик |
| DC | 3 ... ±40 кВ | 3 ... ±60 кВ |
| Вихідний струм | 7 мА | 5 мА |
| Вимірювання струму витоку | мА, здатність 10 мкA | 0 … 5 мА, здатність 10 мкA |
| Частота | ||
| СНЧ | 0,1 Гц | |
| DAC | 50 … 500 Гц | |
| Випробувана ємність кабелю СНЧ | ||
| Версія Basis | 2,4 мкФ / 40 кВэфф 0,1 Гц | 1 мкФ / 60 кВэфф 0,1 Гц |
| Версія Plus | 4,8 мкФ / 40 кВэфф 0,1 Гц | 2 мкФ / 60 кВэфф 0,1 Гц |
| Випробувана ємність кабелю DAC | 5 мкФ / 40 кВпик | 2 мкФ / 60 кВпик |
| 10 мкФ макс. | 10 мкФ макс. | |
| Випробування оболонки /-точна локалізація | пошкодження оболонки 3 ... 10 кВ Точна локалізація 3 ... 10 кВ, тактові імпульси 1:3 / 1:5 / 1:9 |
|
| Влаштування безпеки | Розпізнання пробою, вбудований пристрої розрядки, контроль заземлення | |
| Вхідна напруга | 230 В, 50/60 Гц, 500 ВА | |
| 120 В, 60 Гц, 500 ВА | ||
| Протоколювання | так | |
| Температура | ||
| Робоча | -25 ...+55 °C | |
| Зберігання | -40 ...+70 °C | |
| Відносна вологість повітря | 93 % / 30 °C (без утворення конденсату) | 93% / 30 ° C до 50 кВ (без утворення конденсату) 70% / 30 ° C від 50 кВ до 60 кВ (без утворення конденсату) |
| Ступінь захисту | IP 20 | |
| Вага (залежно від моделі) | близ. 55 кг + 48 кг | близ. 85 кг + 48 кг |
| Габарити Ш XВ xГ, на обидва прилади | 550 x 1100 x 420 мм | 550 x 1100 x 420 мм |
Технические характеристики:
| Варианты | TDS 40 | TDS 60 |
| Выходное напряжение | ||
| СНЧ | 3 ... 40 кВэфф | 3 ... 60 кВэфф |
| DAC | 3 ... 40 кВпик | 3 ... 60 кВпик |
| DC | 3 ... ±40 кВ | 3 ... ±60 кВ |
| Выходной ток | 7 мА | 5 мА |
| Измерение тока утечки | мА, разрешение 10 мкA | 0 … 5 мА, разрешение 10 мкA |
| Частота | ||
| СНЧ | 0,1 Гц | |
| DAC | 50 … 500 Гц | |
| Испытуемая ёмкость кабеля СНЧ | ||
| Версия Basis | 2,4 мкФ / 40 кВэфф @ 0,1 Гц | 1 мкФ / 60 кВэфф @ 0,1 Гц |
| Версия Plus | 4,8 мкФ / 40 кВэфф @ 0,1 Гц | 2 мкФ / 60 кВэфф @ 0,1 Гц |
| Испытуемая ёмкость кабеля DAC | 5 мкФ / 40 кВпик | 2 мкФ / 60 кВпик |
| 10 мкФ макс. | 10 мкФ макс. | |
| Испытание оболочки/ -точная локализация | повреждение оболочки 3…10 кВ Точная локализация 3…10 кВ, тактовые импульсы 1:3/ 1:5/ 1:9 |
|
| Устройства безопасности | Распознавание пробоя, встроенное устр-во разрядки, контроль заземления | |
| Входное напряжение | 230 В, 50/60 Гц, 500 ВА | |
| 120 В, 60 Гц, 500 ВА | ||
| Протоколирование | да | |
| Температура | ||
| Рабочая | -25 ...+55 °C | |
| Хранения | -40 ...+70 °C | |
| Относительная влажность воздуха | 93 % / 30 °C (без образования конденсата) | 93 % / 30 °C до 50 кВ (без образования конденсата) 70 % / 30 °C от 50 кВ до 60 кВ (без образования конденсата) |
| Степень защиты | IP 20 | |
| Вес (в зависимости от модели) | ок. 55 кг + 48 кг | ок. 85 кг + 48 кг |
| Габариты Ш xВ xГ, на оба прибора | 550 x 1100 x 420 мм | 550 x 1100 x 420 мм |
