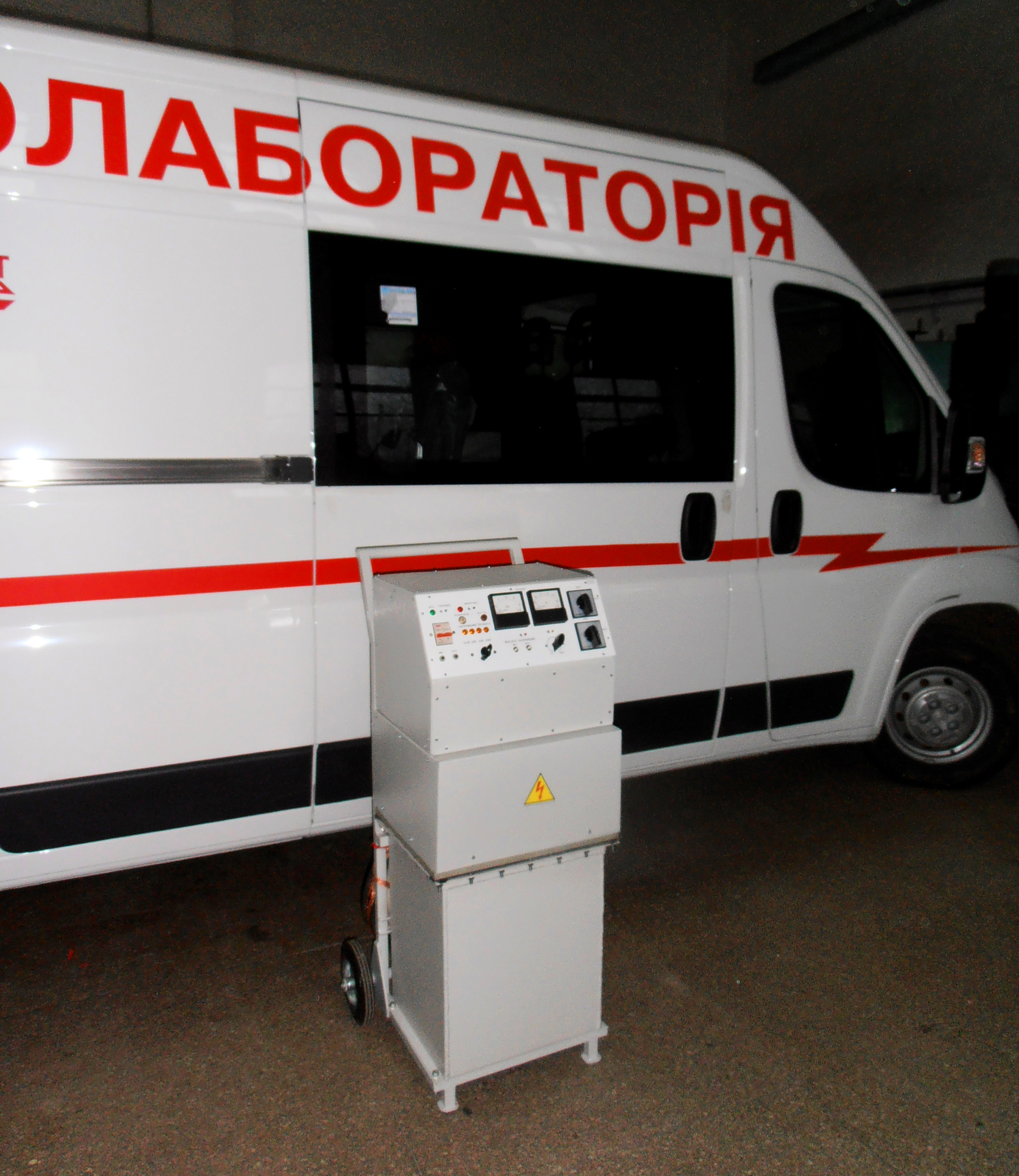

Електролабораторія ЭТЛ-10 (ТИТАН-Т)


випробування високою напругою, випрямленим- до 70 кВ;
випробування високою напругою промислової частоти - до 50 кВ;
прожиг і дожиг кабелей високою напругою до рівня перехідного опору, необхідного для роботи зі звуковим генератором або іншми приладами для виміру відстані до пошкодження або визначення місця пошкодження;
контроль опору за допомогою вбудованого омметру;
визначення місця пошкодження кабельної лінії індукційним та акустичним методами;
різні електричні виміри в електричних мережах.
Основна ціна
  1. Автомобіль (тип за узгодженням).
  2. Випробувально-пропалююча установка Р-05ДП або Р-07И.
  3. Генератор пошуковий кабельний ГПК-11.1 в комплекті з трасошукачем
  4. Індукційно-акустичний приймач ИАП-06
  5. Установка випробувальна ИУ-50
  6. Рефлектометр високовольтний осцілографічний ИСКРА-3М в комплекті з датчиком
  7. Блок кабельних барабанів
  8. Комплект електротехнічного обладнання

Комплект пристроїв електротехнічної лабораторії дозволяє проводити:

  • випробування високою напругою, випрямленою - до 70 кВ;
  • випробування високою напругою промислової частоти - до 50 кВ;
  • Вимірювання струму витоку при випробуваннях постійною напругою 70 кВ;
  • прожиг і дожиг кабелів високою напругою до рівня перехідного опору, необхідного для роботи зі звуковим генератором або іншими приладами для виміру відстані до пошкодження або визначення місця пошкодження;
  • контроль опору за допомогою вбудованого омметру;
  • визначення місця пошкодження кабельної лінії індукційним та акустичним методами;
  • різні електричні виміри в електричних мережах.

Комплект електролабораторії визначається після узгодження з замовником. Лабораторія монтується у фургоні автомобіля, де проводиться устаткування високовольтного відділу та відділу оператора, що розділені прозорою перегородкою. В високовольтному відділі розміщуються високовольтні виходи установки, трансформатор для прожигу та трансформатор для випробувань, а також кабельний барабан. Вихід кабелів із лабораторії проводиться через спеціально устаткований люк. Підключення кабелів до пропалювальної установки проводиться за допомогою трьохжильного високовольтного кабелю, що оснащений спеціальними зажимами.

Використання в/в кабелю перетином 4 мм кв. дозволяє проводити дожиг кабелю без додаткових перекомутації вбудованим пристроєм дожигу.

Живлення лабораторії проводиться за допомогою гнучкого двожильного кабелю від однофазної мережі 220В, 50Гц. При необхідності в складі лабораторії може поставлятися автономний електрогенератор потужністю до 5 кВт.

Лабораторія устатковується двома барабанами заземлення з мідними гнучкими провідниками перетином 10 мм кв. зі спеціальними зажимами.

При необхідності, із високовольтного відділу робиться окремий вихід через спецізолятор для випробуваного провідника.

Двері високовольтного відділу оснащуються блокуванням, що перешкоджає прониканню у відділ при ввімкненій високій напрузі.

В відділі оператора розміщується панель керування пропалювальною установкою, блок керування випробувальною установкою, столик з тумбочкою для зберігання приладів та  приладдя, крісло оператора.

Встановлюється сидіння для перевезення не менш ніж двох чоловік. В відділі оператора розміщені розетки для підключення різних приладів.

Передбачено опалення відділу оператора електрообігрівачем від мережі 220 В.

Оператор має змогу керувати включенням живлення лабораторії, підключенням різних жил кабелю до будь-яких ступенів установки для прожигу або до генератора ударних імпульсів за допомогою високовольтного перемикача, а також керувати процесом прожигу і контролювати його за приладами у відділі оператора. За допомогою клем, що знаходяться на панелі, до кабелю можна підключити інші прибори для виміру параметрів кабелю та подачі на нього спеціальних сигналів.

Лабораторія устатковується світлозвуковим сигнальним пристроєм.
