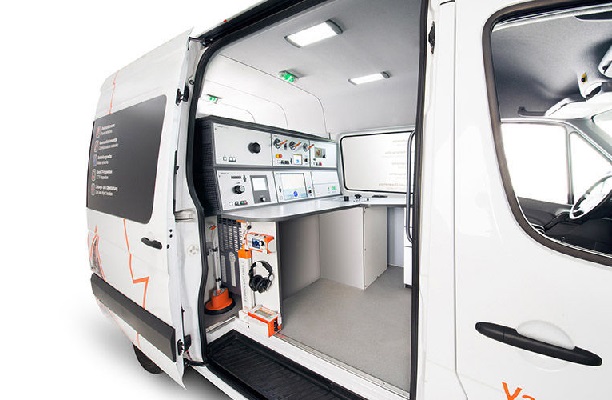

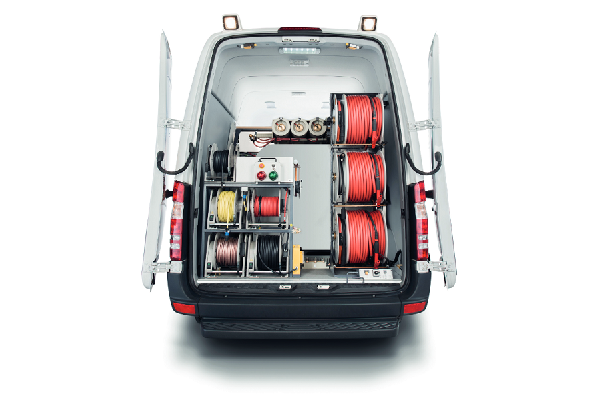

Лабораторія Variant


Пошук кабельних пошкоджень, випробування і діагностика в одній модульній системі.
Основна ціна

Нова система Variant від компанії Megger повністю оснащена місцем для проведення всіх необхідних заходів, відповідно до електротехнічних норм VDE, для випробувань кабелю і виявлення місць пошкоджень в кабелях з ПВХ, ПЕ, СПЕ і паперово-масляних ізоляціях напругою до 33 кВ. При розробці системи Variant особливу увагу було надано її надійності та зручності в обслуговуванні: модульна і, завдяки цьому, надійна система; режим easyGO® і режим експерта; аварійний режим при збої в роботі системи управління

Переваги:

  • Можливість розширення модульної конструкції, можливість індивідуальної комплектації
  • Висока надійність завдяки резервованій архітектурі системи
  • Режим користувача інтерфейс easyGO®
  • Технологія попередньої локалізації ARM® Multishot
  • Потужне випробування СНЧ 0,1 Гц до 18 мкФ
  • Автономна робота з живленням від літіонних батарей Li-Ion Battery-Power

Наступною важливою перевагою системи є простий сервіс і швидке технічне обслуговування. Важкі прилади встановлені так, що їх можна легко витягти з рами. Електронні модулі розташовані таким чином, що їх повірка та калібрування може бути проведена максимально легко, прямо з відсіку оператора

Компоненти системи:

  • Управління системою за допомогою перемикача робочих режимів, перемикача вибору фаз і системи безпеки
  • Teleflex VX з технологією ARM® Multishot
  • Імпульсний генератор потужністю до 3500 Дж
  • Високовольтний блок управління BPS
  • ARM®-фільтр ARM 300
  • Система локалізації ушкоджень зовнішньої оболонки кабелю MFM 10
  • Генератор звукової частоти FLG 200

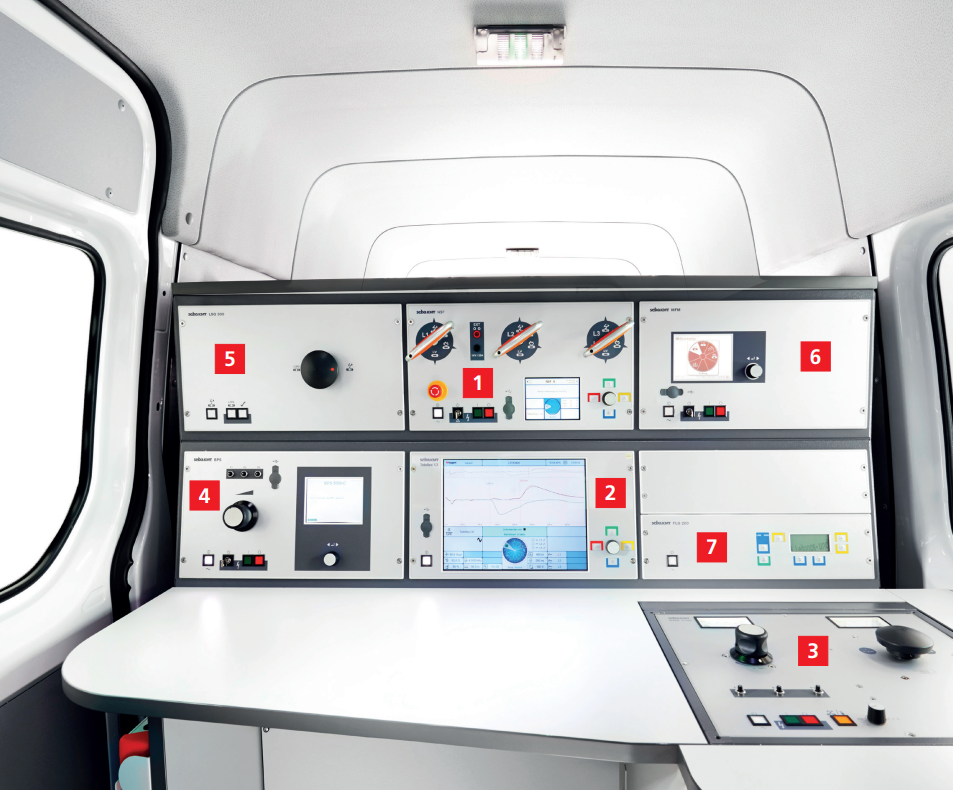

  • Ергономічне робоче місце з письмовим столом і шафою з висувними ящиками

Технические характеристики

Variant Электротехническая лаборатория:

Метод - Базовый модуль Опции
Управление
Ручная панель управления NSF, высоковольтный переключатель с воздушной изоляцией и встроенной системой безопасности, 5,7“ цветной TFT дисплей, разъемы для внешнего прибора измерения изоляции (макс. 1000 В) 1-фазная или 3-фазная
Измерение сопротивления и емкости
Встроенный ИЗО-модуль; измерение через высоковольтный кабель
Диапазон измерений
1 Ом … 2 ГОм; 0 … 19,9 мкФ
Измерительное напряжение
6 / 500 / 1000 В


3-фазное подключение через отдельный
коаксиальный кабель Teleflex
Испытание постоянным напряжением
Variant 80 кВ
Выходное напряжение
0 … 80 кВ, Iном 11 мА, Iмакс 50 мА
Variant 110 кВ
0 … 110 кВ, Iном 7 мА, Iмакс 50 мА
Испытание наружной оболочки кабеля

BPS 5000
Выходное напряжение 0 … 10 кВ Выходной ток 800 мА
MFM 10
Выходное напряжение 0 … ±10 кВ
Интегрированный метод предварительной локализации
0 … ±10 кВ
Выходной ток   750 мА
(опционально со встроенным модулем звуковой частоты 8,44 кГц)
Испытание напряжением СНЧ согласно DIN VDE 0276

Испытательная установка VLF CR 54
Напряжение         0 … 54кВэфф
Maкс. нагрузка
21 мкФ при 18 кВэфф @ 0,1 Гц
8 мкФ при 36 кВэфф @ 0,1 Гц
5 мкФ при 54 кВэфф @ 0,1 Гц
Испытательная установка VLF Sin 54
Напряжение         0 … 54kV
Макс. нагрузка
5 мкФ при 36 кВэфф @ 0,01 Гц
1 мкФ при 36 кВэфф @ 0,1 Гц
Диагностика ЧР в сочетании с СНЧ Sin 54
Измерение Tan Delta в сочетании с СНЧ Sin 54
Локализация кабельных повреждений - методы предварительной локализации
Эхо-импульсный метод, ARM®-Multishot, Decay-метод блуждающей волны, ICE-токо-импульсный метод, IFL локализация заплывающих повреждений, ARM®-прожиг



Импульсный рефлектометр (Teleflex):

Режимы работы Симметричная / несимметричная рефлектометрия, разностное измерение/ сравнение, IFL (для заплывающих повреждений)
Автоматические функции Распознавание длины кабеля и расстояния до повреждения, усиление, диапазон измерения
Усиление Базовый: - 37 ... + 37 дБ, ProRange: макс. 22 дБ
Диапазон измерения 20 м … 1.280 км (при v/2 = 80 м/мкс)
Амплитуда импульса v/2 10 ... 149,9 м/мкс
Точность 0,1 % от диапазона измерений
Частота выборки 400 МГц
Компенсация 10       2.000 Ом
Ширина импульса 20 нс … 10 мкс
Амплитуда импульса 30 ... 160 B
