Лабораторія Система Classic


Система Classic пропонує максимальну можливість варіювання в оснащенні лабораторії. У вашому розпорядженні є 2 центральних панелі перемикання мережі живлення для керування модульною системою.
Основна ціна

Побудована за модульним принципом одно-або трифазна пересувна вимірювальна лабораторія для випробування й локалізації місць несправностей у силових кабелях мереж низької та середньої напруги.

Система Classic пропонує максимальну можливість варіювання в оснащенні лабораторії. У вашому розпорядженні є 2 центральних панелі перемикання мережі живлення для керування модульною системою.

Технічні параметри для випробування, енергію імпульсу для точної локалізації, функції пропалення і локалізації місця несправності оболонки можна легко змінити відповідно до специфічних бажанням замовника, як в окремих приладах, так і в комбінованому устаткуванні в одно-або трифазному виконанні. В відсіку високої напруги знаходяться модулі високої напруги, розрядні пристрої й кабельні барабани для підключення до вимірюваному об'єкту. Доступ у відсік високої напруги захищений за допомогою ланцюга безпеки з контактами у двері. У вимірювальному відсіку знаходяться необхідні для проведення вимірів модулі.

У дану систему можуть бути інтегровані наступні методи попереднього визначення місця несправності:

  • Вимірювання методом відбиття
  • Активний або пасивний ARM - фільтр
  • Токоімпульсний метод 32 kV
  • Метод розв'язки по напрузі 130 kV

Випробувальну систему для для ефективного і щадного випробування ПЕ, ПВХ і паперово-масляних кабелів запатентованим методом методом випробування наднизької частотою 0,1 Гц напругою косинусно-прямокутної форми можна придбати за бажанням.

Особливості

  • Індивідуальне оснащення окремими приладами або комбінованим обладнанням.
  • Вибірково можуть бути встановлені ручний перемикач з повітряної ізоляцією або ж комфортна панель SF6 з газовою ізоляцією, комбінований перемикач режимів і фаз.
  • Численні заходи безпеки для обслуговуючого персоналу. Автоматичне уникнути і індикація помилкових операцій (напр. недостатнє заземлення).
  • Оптимізовані методи попередньої локалізації для довгих ділянок кабелю (більше 4 км) методом активного ARM - вимірювання.
  • Підключаються опції для для рефлектометра такі як мережевий імпульсний перемикач, підключення для вимірювання на повітряних лініях, або мережевий розділовий фільтр оптимально розширюють область застосування.
  • Окремі прилади можна витягнути з стійки (напр. для сервісних робіт) і працювати з ними. Інша частина системи при цьому залишається працездатною.

Модулі високої напруги

Міцне і могутнє випробувальне обладнання високої напруги дозволяє проводити випробування постійною напругою до 70 кВ або, відповідно, до 130 кВ. Трансформатор високої напруги в твердотільної ізоляції абсолютно простий в обслуговуванні і стійкий при коротких замиканнях. Окремо може бути вмонтовано пропалює пристрій до 14 кВ.

Через невеликих габаритів і ваги можливе використання комбінованого обладнання, як наприклад, генератор ударних хвиль і випробувальний прилад постійного струму. Система для визначення несправності в кабелі і для випробування кабельних установок постійною напругою і наднизької частотою складається з одного основного багатосторонньо застосовуваного приладу і різних додаткових установок, які сумісні з даними технічними вимогами. Перевага полягає в її маленьких габаритах при рівних робочих характеристиках.

Генератори ударних хвиль високої напруги дають можливість ступінчастого вибору напруги 0 - 2/4/8/16/32 кВ, а також здійснити окремий імпульсний запуск або циклічне повторення імпульсів. Енергія імпульсів в залежності від системи може становити від 1000 Дж до 2400 Дж.

Наші прилади для випробування і визначення несправності в оболонці кабелю дозволяють попереднє і точне визначення місця пошкодження оболонок до 5 кВ і випробування оболонки до 10 кВ.

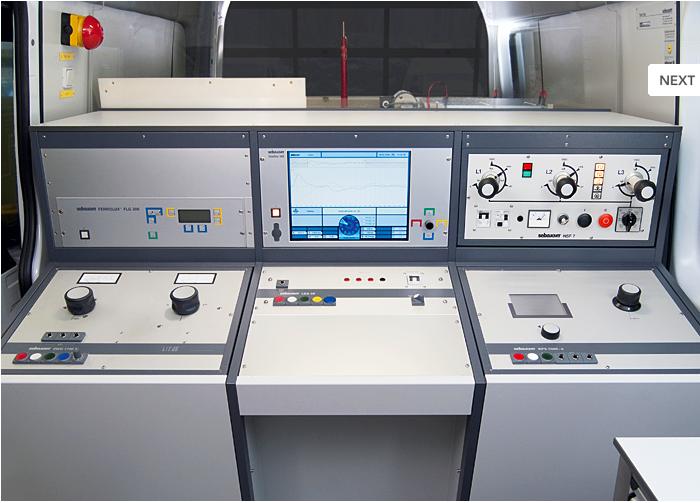

Відсік управління

  1. Мережева панель управління
  2. аварійний вимикач
  3. Установка звукових частот
  4. Прилад для випробування оболонки і визначення місць пошкодження
  5. Прилад для випробування високою напругою
  6. рефлектометр
  7. Установка для стабілізації електричної дуги
  8. вимірювач ізоляції
  9. Генератор ударних хвиль

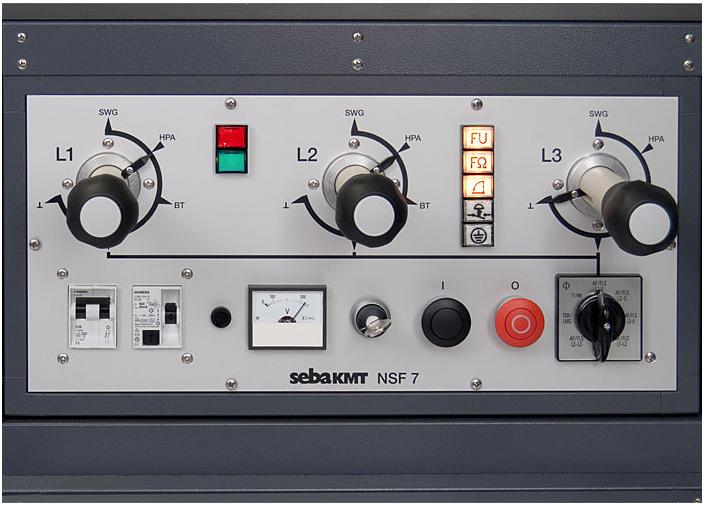

Стандарт - панель перемикання NSF 7-3 und NSF 7-1 (напівавтоматикою)

Панель управління з ручним керуванням за допомогою поворотного перемикача для блокування мережі. Перемикач середньої й високої напруги HMK 70-3. Автомати оберігання, мережевий вольтметр, перемикач і автоматичні покажчики для запобіжної ланцюга по VDE 0104.

Панель управління NSF 10

Автоматичне управління системою (трифазне_ з ізольованим високовольтним перемикачем SF6.)

Рефлектометр Teleflex M

Teleflex M - це сучасний, керований процесором рефлектометр для визначення місць пошкоджень в електромережах. Обслуговування за допомогою меню і автоматизовані процеси спрощують його використання. Отримані вимірювальні дані можна відразу роздрукувати або архівувати і аналізувати за допомогою програмного забезпечення Winkis.
