Лабораторія Система Centrix


Інноваційна електротехнічна лабораторія в 1-но та 3-х фазному виконанні.
Основна ціна

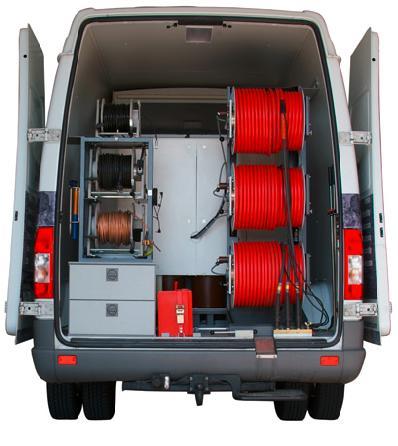

Система для монтажу в автомобіль Centrix була розроблена у співпраці з нашими замовниками. У робочу концепцію системи включені досвід щоденної роботи і побажання багатьох користувачів.

Так виникла система для лабораторії, що встановлює нову планку:

  • зручна для користувача
  • ефективна
  • метод попередньої локалізації ARM до 80 кВ
  • пропалення електричною дугою
  • автоматичний аналіз результатів вимірювання
  • звіт в форматі PDF
  • Online документація та допомога

Всі стандартні методи запускаються за допомогою однієї кнопки. Користувач може повністю сконцентруватися на своєму завданні з пошуку пошкодження.

Переваги:

  • EasyGo-концепція управління
  • Автоматичне збереження в пам'яті і протоколювання
  • Централізоване управління всіма функціями лабораторії
  • Інтегрування всіх шести нових методів попередньої локалізації
  • Максимальна безпека

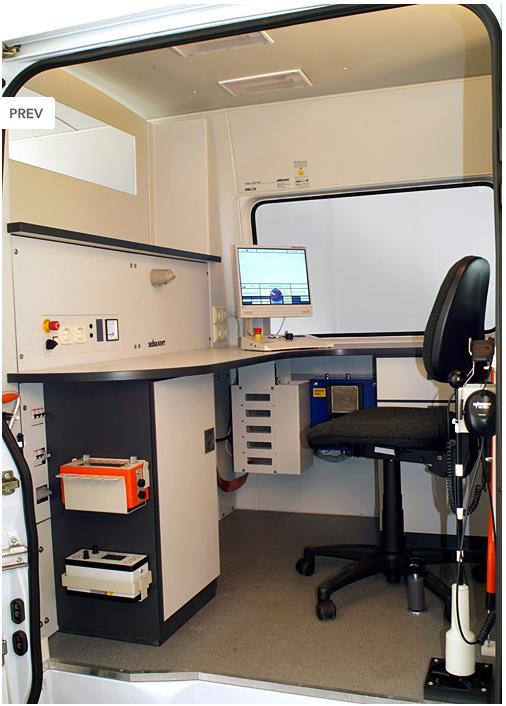

Концепція управління:

Управління системою для пошуку пошкоджень Centrix складається з великого монітора і довільно розташовуваній панелі управління. Цей блок містить центральний елемент управління системою - Jogdial (шкала). Операційна система відрізняється високою стабільністю. Вона дозволяє автоматично зберігати в пам'яті результати всіх вимірів. Оцінка та передача даних може бути дуже гнучкою.

Jogdial служить для управління всіма функціями системи.

Крім того, через Jogdial є прямий доступ до Online - керівництву для користувачів, архіву вимірювань, вибору фази і до швидкого меню. Кроки по управлінню в процесі роботи попередньо вибираються системою Centrix. Тому наступний крок у більшості випадків здійснюється шляхом простого підтвердження - дуже просто!

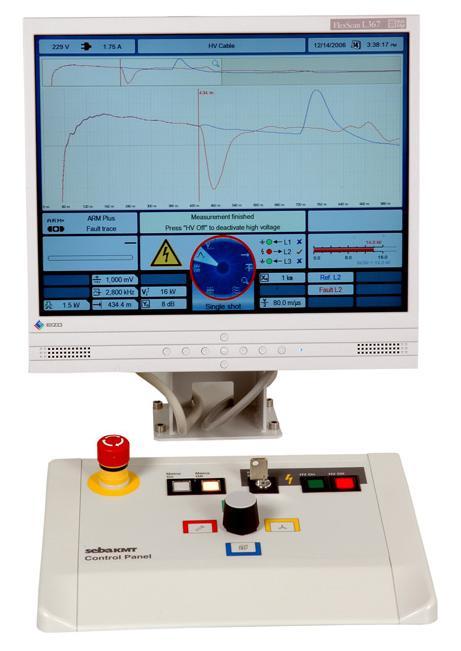

Bildunterschrift: Контрольна панель

Автоматичні процеси вимірювання

При використанні методів рефлектометрії автоматичні функції визначають кінець кабелю і встановлюють оптимальні параметри для діапазону вимірювання і методу. Місце пошкодження визначається автоматично і при всіх методах попередньої локалізації відразу ж позначається маркером. Завдяки послідовному розвитку високовольтних методів попередньої локалізації та високому рівню систем програмного забезпечення досягаються відмінні результати навіть для важких в пошуку пошкоджень.

Функція «Історія» автоматично зберігає в пам'яті результати всіх вимірювань, так що більше не втрачається ні один вимір. Через сім днів виміру поміщаються в перелік по днях.

За допомогою Jogdial можна поряд із звичайним керуванням вибирати і бічні меню, за допомогою яких можна дуже зручно перейти до "Вибору фази", "Історії", режимам роботи "Швидкий вибір" як меню відміни і "Допомога" з керівництвом.

Випробування

Всі кабелі середньої напруги можна випробовувати завдяки прямокутній косинусоїдальній формі напруги (54 кВ 0,1 Гц СНЧ). Випробування постійним струмом можливі до макс. напруги 80 кВ. Випробувальні струми до 600 мА можуть пропалювати кабель навіть без зовнішніх приладів пропалення. Інтегроване вимір ізоляції і випробування оболонки можуть використовуватися для всіх необхідних робіт з технічного обслуговування кабелів і приналежностей.

0,1 Гц прямокутна косинусоїдальна  форма напруги

Попередня локалізація

Додатково до методів розв'язки по струму і коливальних хвиль Decay (ICE) в Centrix інтегровані всі інші методи відображення електричної дуги. Крім того, в Centrix представлений метод ARM в новій версії, яка оптимізована для більш коротких відстаней. Для більш протяжних відстаней альтернативно у вигляді опції можна отримати ARM * Plus (до 32 кВ) і Decay Plus (до 80 кВ). У Centrix є також метод запалювання електричної дуги, за допомогою якого при пропалення в місці пошкодження можна спостерігати за електричною дугою, використовуючи рефлектометр. Завдяки цьому можна контролювати процес пропалення і автоматично отримати результат попередньої локалізації. Для цього в Centrix і є 6 найефективніших методів попередньої локалізації.

Одним із самих прогресивних методів пошуку ушкоджень є ARM Plus метод подвійного імпульсу, спеціально для високих рівнів напруги. Спочатку відбувається розряд з імпульсного генератора або за допомогою постійної напруги, щоб пробити місце пошкодження.

Під час другого кроку за допомогою другого розряду з 4 кВ-імпульсного модуля автоматично подовжується час електричної дуги, що виникає при пробої, і вимірюється відповідним методом попередньої локалізації. Результат - ідеальні картинки з дефектом.

ARM * - і ARM * Plus-рефлекторам

IFL- режим роботи

Для запливаючих пошкоджень в Centrix мається IFL-режим, за допомогою якого можна значно заощадити час, працюючи на розгалужених низьковольтних мережах.

За допомогою огинаючої характеристики при коротких замиканнях чітко представлено зміни, які зазвичай бувають видно у вигляді незначних відображень. Тому необов'язково знати точний час появи зміни, так як воно буває видно відразу і ще довго залишається видимим. Це дозволяє просто проконтролювати точне місце розташування і відгалуження в розгалуженій низьковольтної мережі.

* ARM = ARC метод рефлектометрії

типова рефлектограмма IFL

Ми із задоволенням надамо Вам інформацію!

Точна локалізація

При порівняно невеликій вазі Centrix може виробляти високу імпульсну потужність при ступінчастому напрузі від 2 до 32 кВ завдяки потужним імпульсним модулям на 1280/1750 чи 2560 Дж. Завдяки цьому точна локалізація акустичним методом у поєднанні з Digiphone стає простою і надійною.

Чотири тактових ступені напруги від 5 до 20 кВ дозволяють відчувати оболонку, а при використанні методу крокової напруги і пошук пошкоджень оболонки. Технології точної локалізації об'єднуються в єдине ціле потужним інтегрованим генератором звукової частоти 200 Вт Він підтримує як запатентований метод SignalSelect, так і прямий ємнісний метод крокової напруги зі змінним напругою.

Ці системні опції доповнюються рішеннями, які ми пристосовуємо для лабораторії Centrix в залежності від потреб наших замовників.
