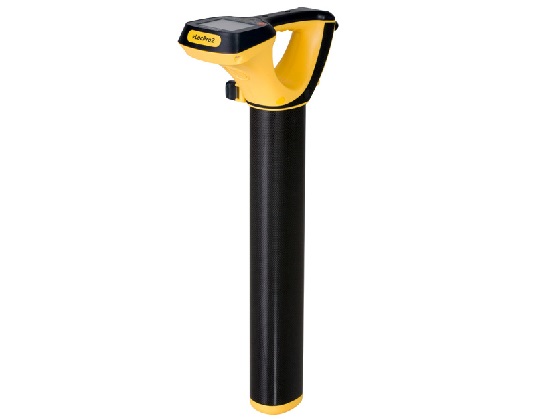

- Трасошукач vLocPro2 - оптимальна, точна і швидка локалізація підземної комунікації
- Дуже швидке і точне вимірювання глибини натисканням на кнопку
- полегшує роботу завдяки легкому локатору (<2,5 кг)
- Широкий спектр частот для оптимальної локалізації при будь-яких умовах
- Світлий, солнцезащіщенний рідкокристалічний дисплей
- Можливе використання для виявлення місць пошкоджень оболонки
Трасопошукова техніка для підвищених вимог. Розробка трасошукача vLocPro2 дозволила швидше і точніше виконувати роботи по локалізації підземних комунікацій і це при унікальному співвідношенні ціни і продуктивності
Великий кольоровий дисплей трасошукача vLocPro2 навіть при сильному сонячному світлі дозволяє оптимально зчитувати дані, повідомляє користувачеві всю важливу інформацію з першого погляду. Робота з системою не вимагає довгих тренувань і інтуїтивно зрозуміла навіть недосвідченому користувачу
Широкий спектр частот vLocPro2- сумісний з усіма широко використовуваними трасошукачі на ринку - пропонує користувачеві можливість вибору найбільш підходящої частоти для кожного випадку і оптимізувати результати трассопоіска
Технические характеристики:
| Параметр | Значение |
| Корпус |
корпус антенны локатора усилен сверхпрочным углеродистым волокном
корпус из ударопрочного пластика
|
| Вес | 2.1кг |
| Размеры | 262мм x 122мм x 639мм |
| Тип дисплея | цветной высококонтрастный ЖК дисплей 8.9 см |
| Принимающие антенны | 2 горизонтальные антенны, 1 вертикальная «нуль» антенна, 1 компас-антенна |
| Батареи | перезаряжаемые с зарядным устройством 100-240В переменного токасменные (6х стандартных щелочных батареек АА-типа), батареи включаются автоматически при необходимости |
| Срок работы батарей | щелочные –обычно 8 часов непрерывной работы при 21°Слитий-ионные аккумуляторы – 24 часа непрерывной работы при 21°С (при включенной подсветке). Перезаряжаемые аккумуляторы примерно 500 циклов. Время работы аккумулятора меняется в зависимости от температуры |
| Bluetooth | Plug and play custom Bluetooth (установка пользователем) |
| Внешнее подключение | 1 x круглый разъем для аксессуаров (аналоговый &цифровой)1х мини USB разъем для передачи данных и программирования1х разъём для зарядного устройства1х стандартная USB (флешка) для передачи данных |
| Соответствие международным стандартам |
- соответствует Европейскому стандарту CE (Directive 99/5/EC)
EN 55011EN 61000-4-3:
EN 61000-4-2: A1 & A2
EN 61000-4-8: A1
ETSI EN 300 330-2:
ETSI EN 301 489-1:
ETSI EN 301 489-3:
- соответствует требованиям FCC часть 15
CFR 47 part 2:
CFR 47 Part 15:
|
| Стандартный набор аксессуаров |
- кабель для передачи данных через USB порт
зарядное устройство 100-240В переменного тока (для литий-ионных аккумуляторов)
сумка для переноски (сумка на колесиках, если поставка с генератором)
инструкция пользователя
|
| Дополнительные аксессуары |
Портативные генераторы: Loc-1Tx, Loc-5Tx, Loc-10Tx
Зонды (водонепроницаемые автономные передатчики для проталкивания внутри труб и каналов)
1. D18-33-SR44 - 18мм x 80мм, 33 кГц, диапазон глубины до 4 м, 2 x дисковых кнопочных батарейки2. D38-33-AA – 38мм x 105мм, 33 кГц, диапазон глубины до 5 м, 1 x батарейка тип AA3. D64-33-6LR61 – 64мм x 186мм, 33 кГц, диапазон глубины до 8 м, 1 x батарейка 6LR614. D23F-512-AA / D23F-640-AA – 23мм x 456мм, 512Гц или 640Гц, диапазон глубины до 7), гибкий, 3-секционный зонд для чугунных и пластиковых труб, 1 x батарейка тип AA
A-рамка USB (для поиска повреждений оболочки кабеля)
USB антенна для выбора кабеля из пучка
Настраиваемый модуль Bluetooth
Модуль GPS (необходимо подключить модуль Bluetooth)
Автомобильное зарядное устройство (для литий-ионных аккумуляторов)
|
Функциональность vLocPro2:
| Информация на дисплее |
индикация принимаемого сигнала: графическая и цифровые значения
Режим поиска (“Максимум”, “Минимум”, “Размытый максимум” “Зонд”, и “Максимум с пропорциональными указателями влево/вправо)
Пропорциональные указатели влево/вправо
Компас: с обзором трассы на 360°
Plug and play автоматическое распознавание аксессуаров
Дополнительный экран
Режим работы локация-измерение глубины и тока
Режим работы зонд – измерение глубины
Измерение тока картографирования
Чувствительность (в dB)
Выбор частоты
Индикация состояния внутренней и внешней батарей
Уровень громкоговорителя
Рабочие частоты
Статус Bluetooth и GPS
Конфигурация меню & подменю
Стартовый экран – версия программного обеспечения изделия и USB принадлежностей
Установка начальной картинки на экране по желанию пользователя
|
||||
| Конфигурация | Интуитивное меню настроек позволяет оператору настроить:
Настройка частоты - для переключения кнопка “f”
Настройка местоположения выбор режима - для переключения кнопка “M”
Режим работы зонд / локация
Единицы измерения (футы/метры)
Промышленная частота 50 Гц или 60 Гц
Звук (тон) – нормальный/модулированный
Язык
Постоянное измерение глубины/тока сигнала (опция)
Громкость звука
Яркость подсветки дисплея
Автоматическое сопряжение Bluetooth, если функция активирована
Автоматическое отключение через 2 или 5 минут, или никогда
|
||||
| Запись измерений |
Запись до 1000 измерений
Все параметры измерения сохраняются, включая глубину, силу тока, режим, направление сигнала и частоту.
Если подключен GPS (через Bluetooth), то так же записываются координаты с датой и временем.
Файлы могут быть сохранены с расширением .kml, .txt, .xls, .shp.
Передача данных программы MyLocator2 доступно на www.vivax-metrotech.com
|
||||
| Рабочие частоты | Список трассопоисковых частот перечислен ниже. | ||||
| Заранее определенные частоты | Конфигурируемые частоты от 16 Гц до 200 кГц Signal Direction – некоторые конкретные модели имеют функцию SD (Signal Direction), у генератора есть две комбинации частоты:
|
||||
| Режимы поиска |
Максимум
Минимум
Зонд
Размытый максимум
Максимум с пропорциональными указателями влево/вправо
|
||||
| Чувствительность | Регулировка усиления вручную нажатием кнопок “+” или “-“ и возврат к центру одним касанием (60% от полной шкалы) | ||||
| Хранение данных |
Запись до 1000 измерений.
Все параметры измерения сохраняются, включая глубину, силу тока, режим, направление сигнала и частоту,GPS данные, дату и время (если подключен Bluetooth)
|
||||
| Обработка данных |
Скачать приложения можно бесплатно
Файлы могут быть сохранены с расширением .lxl, .txt, .fhp, .kml (Google earth)
|
||||
| Функциональность при неискаженном сигнале одной частоты | Точность локации:
До 3 м – 3% от глубины
Свыше 3 метров – 5% от глубины
|
||||
| Точность измерения глубины:
5% от глубины
|
|||||
| Точность измерения тока: - 5% от номинального значения – до 3 м - 10% от номинального значения – свыше 3 м |
|||||
| Диапазон глубины: зависит от силы сигнала | |||||

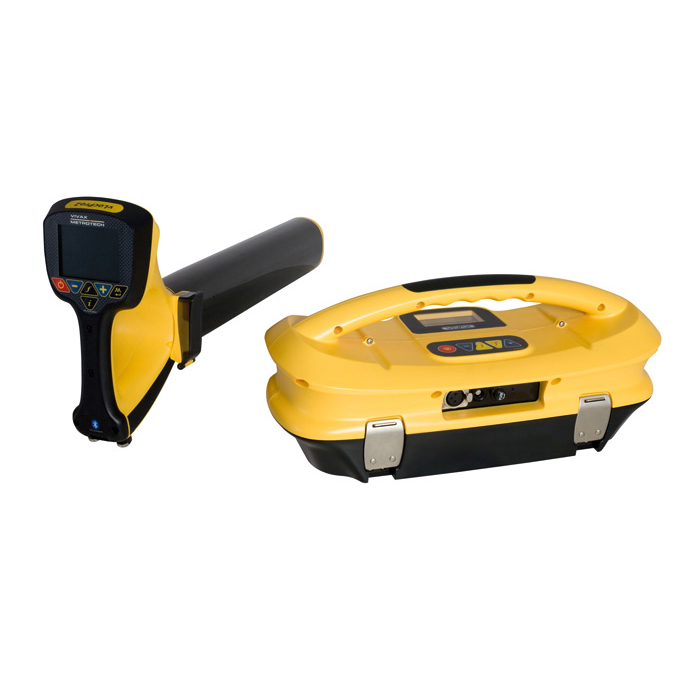

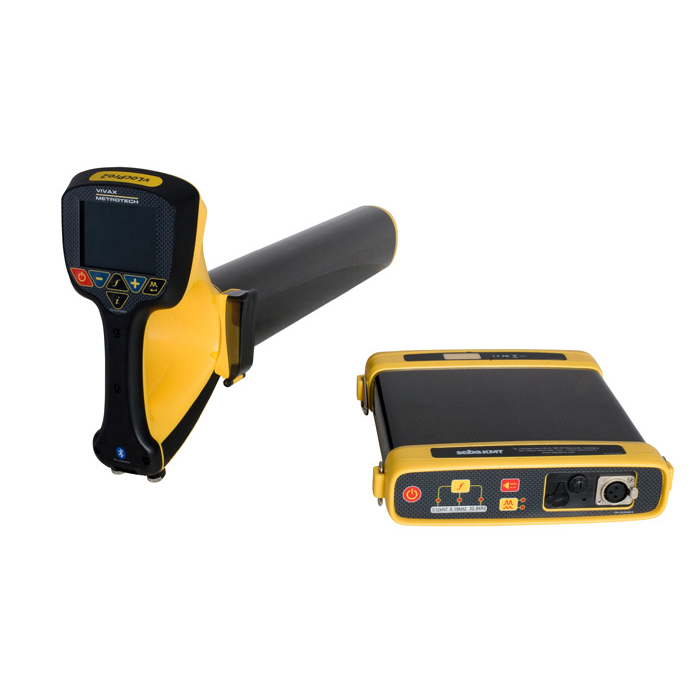

| Совместим с генераторами | Loc-1Tx, Loc-5Tx, Loc-10Tx |
Чувствительность vLocPro2:
| Режим работы | чувствительность на 1 м |
| Режим 50Гц/Power | 7.5мA |
| Режим Radio | 20мкA |
| 512Гц/640Гц | 400мкA |
| 8kГц | 40мкA |
| 32kГц и выше | 25мкA |
