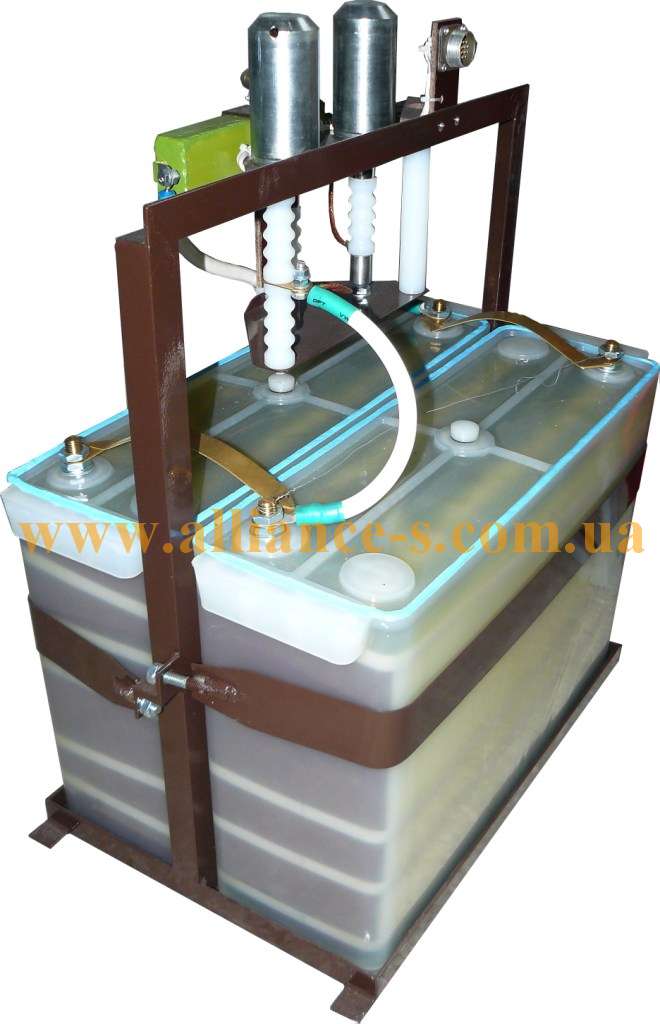

Генератор акустичних ударних хвиль "ГАУВ"

ПРИЗНАЧЕННЯ

Генератор акустичних ударних хвиль ГАУВ-6-04 призначений для відшукання місць пошкоджень кабельних ліній з перехідним опором R ≥ 500 Ом акустичним методом

Імпульсні конденсаторах і генератори акустичних ударних хвиль

Терміни та визначення для імпульсних конденсаторів

 -  Uисп - Випробувальна напруга, при якому випробовується кожен конденсатор протягом 5 хв.

 -  Umax - Максимальна робоча напруга, при якому конденсатор має ресурс близько 5 * 10 ⁴ циклів заряд / розряд при коливальному режимі розряду.

 -  Uном - Номінальна робоча напруга, при якому конденсатор імее ресурс більше ніж 5 * 10 ⁵ циклів заряд / розряд при коливальному режимі розряду.

 -  Wmax - Максимальна запасається енергія при заряді конденсатора до Umax

 -  Wном - Номінальна запасається енергія при заряді конденсатора до Uном.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

          Імпульсні конденсатори                       Матеріал          Umax    UиспUномСWном

№       Позначення                     Диэлектрик     корпусак             В       кВ    кВмкФ кДж

1        КИП - 20-7,5                     пленочный      пластик               20     22197,51,35

2        КИМБ-20-7,5               бумажномасляный   пластик              20     22197,51,35

3        КИП - 22-5                       пленочный       пластик               22     242051

4        КИП - 22-3,5                    пленочный       пластик               22      24203,50,7

5        КИМ - 70                    бумажномасляный   металл                10      129271,09

6        К-41И-7                     бумажномасляный   металл                5        5,14,51001,01
