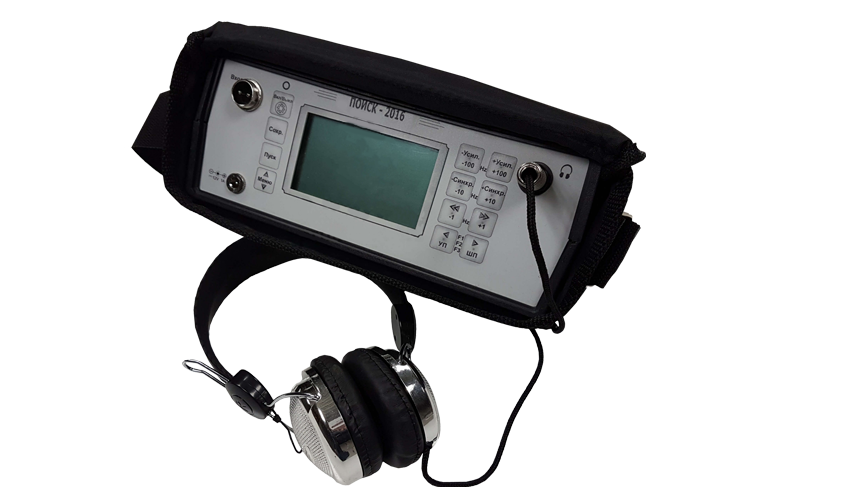

Приймач «ПОШУК 2016» призначений для виявлення місць пошкоджень будь-якого типу в будь-яких силових кабелях напругою 0,4-35 кВ електроакустичним і індукційним методами.
Приймач може бути використаний:
- Для визначення електроакустичним методом місця пошкодження підземних силових кабелів при искровом пробої жили на оболонку (місце пошкодження кабелю (МП) виду іскровий пробій (ІП) жили кабелю на оболонку (пробою, в якому присутня іскра при наявності напруги на кабелі, перехідний опір МП перевищує 10 Ом, а пробивна напруга знаходиться в межах 1-50 кВ);
- Для визначення електроакустичним методом місця пошкодження підземних силових кабелів при глухому однофазному замиканні жили кабелю на оболонку (МП кабелю виду глухе однофазное замикання (ДОЗ) жили кабелю на оболонку (замикання, в якому відсутня іскра при наявності напруги на кабелі, а перехідний опір МП знаходиться в межах 0-1 Ом);
- Для вирішення електроакустичним методом завдання вибору певного кабелю з пучка відкритих кабелів;
- Визначення місць поганого контакту оболонки з кабельною муфтою;
- Визначення траси кабелю і пошуку місця пошкодження індукційним методом;
- Визначення глибини залягання кабелю;
- Визначення місця витоку в ізоляції оболонки кабелю із зшитого поліетилену або газопроводу потенційним методом на постійному і змінному напрузі;
- Визначення місця витоку в ізоляції жили низьковольтного кабелю на грунт потенційним методом.
Приймач призначений для роботи в складі пересувних електротехнічних лабораторій, що мають в своєму складі генератор електроакустичних ударних хвиль (ГАУВ) з параметрами:
- Ємність накопичувача для визначення місця пошкодження виду ДОЗ-300-400 мкФ. при зарядному напрузі 5-10 кВ;
- Частота імпульсів 0,2-1 Гц.
Цей варіант ГАУВ придатний для виявлення місць пошкоджень типу ДОЗ.
Для визначення пошкоджень типу ІП - ємність накопичувача може бути знижена до 1-5 мкФ.
Крім цього для трасування випробуваного кабелю (тобто визначення траси прокладки кабелю на місцевості) потрібно генератор звукової частоти потужністю не менше 20 Вт з окварцованние частотами від 160 до 10000 Гц (наприклад, генератор ГЗЧ-2500).
Для визначення місць пошкодження в кабелях типу міжфазне замикання потрібно генератор звукової частоти, частотою 160-10000 Гц, потужністю від 100Вт (наприклад, ГЗЧ-2500).
Приймач призначений для експлуатації в польових умовах в діапазоні температур навколишнього повітря від -20 до + 40оС, відносній вологості до 85% і тиску від 600 до 800 мм рт. ст.
Технические характеристики:
|
Параметр |
Значение |
|
Методы поиска повреждения: электроакустический импульсный и индукционный |
|
|
Индикация: осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая (по звуку в головных телефонах) |
|
|
Наибольшая глубина залегания кабеля при определении его трассы, м |
10 |
|
Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более |
±0,05 |
|
Наибольшая глубина залегания кабеля при поиске повреждений: |
5 |
|
Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более: |
|
|
Коэффициент усиления дБ |
регулируемый от 0 до 100 |
|
Количество ступеней регулировки |
100 |
|
Полоса пропускания по уровню 3 дБ, Гц |
150 –3000 |
|
Входное сопротивление, МОм |
10 |
|
Уровень шумов (размах), приведенный к входу, мкВ, не более |
6 |
|
Чувствительность к импульсному магнитному полю, мА/м, не менее |
5 |
|
Регулировка порога чувствительности, % |
от 1 до 95 |
|
Полоса пропускания по уровню -3 дБ, кГц |
от 1 до 20 |
|
Частоты настройки, Гц |
160 до 11000 |
|
Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более |
50 |
|
Полоса пропускания цифрового фильтра, Гц, не более: |
9 |
|
Источник питания |
5 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,3 А |
|
Номинальное напряжение питания, В |
6 |
|
Потребляемый ток, мА |
70-190 |
|
Продолжительность работы без подзарядки, час |
10 - 20 |
|
Время заряда полностью разряженного аккумулятора |
10-12 часов |

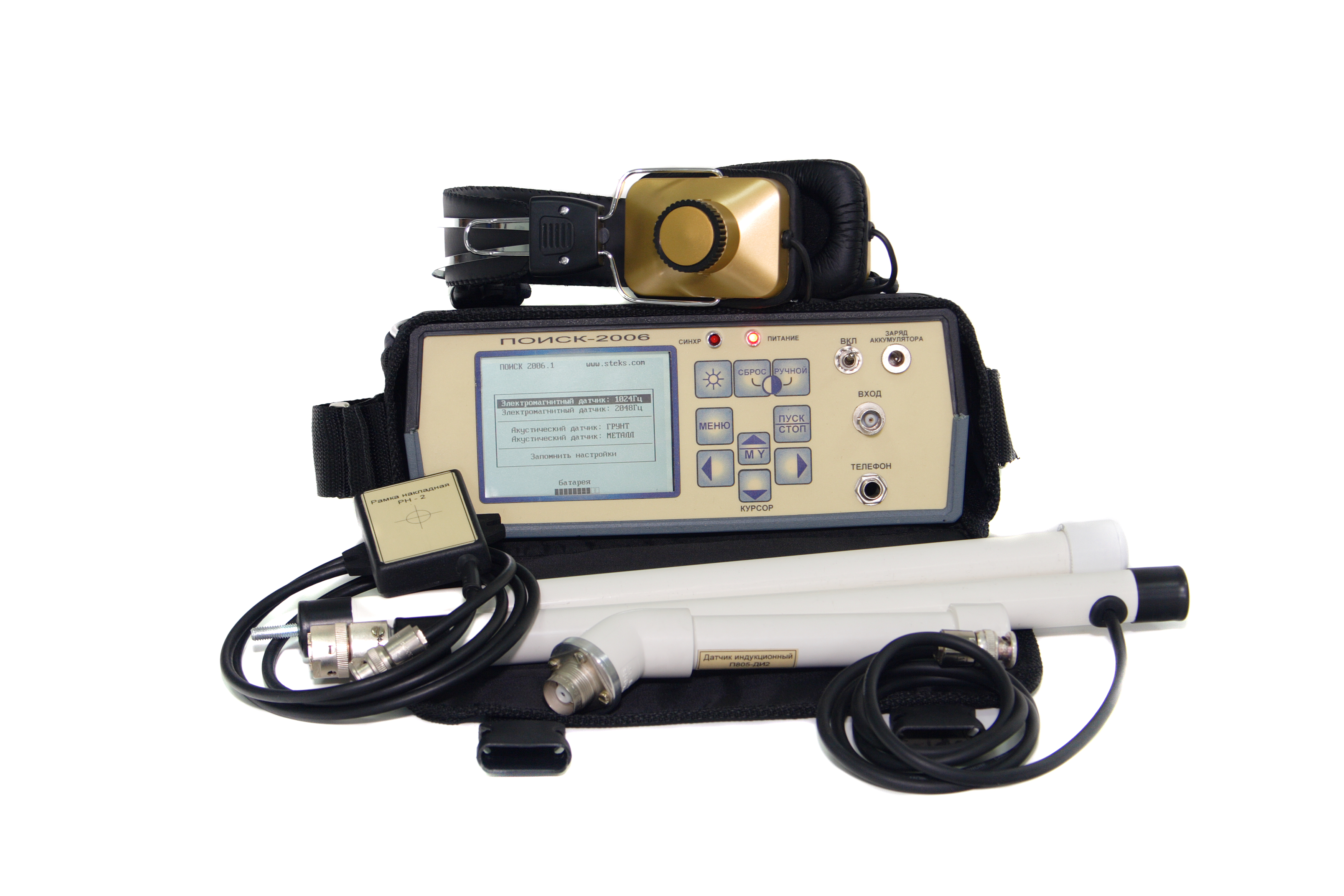

Комплект поставки ПОИСК-2016
|
№ |
Наименование |
Количество |
|
1 |
Приемник ПОИСК-2016 |
1 |
|
2 |
Датчик акустический грунтовый ДАГ-5 (для работы на грунте) |
1 |
|
3 |
Датчик акустический кабельный П805-ДА2 (для работы на открытом кабеле, установлен на изоляторе) |
1 |
|
4 |
Датчик индукционный П805-ДИ2 |
1 |
|
5 |
Рамка индукционная накладная РН-2 (для работы на открытом кабеле) |
1 |
|
6 |
Электрод ручной потенциальный EHP |
1 |
|
7 |
Ручка- держатель датчиков (разборная) |
1 |
|
8 |
Телефоны головные (доработаны, R~(16÷64) Ом) |
1 |
|
9 |
Адаптер зарядного устройства (блок питания +12В, 1А, стаб.) |
1 |
|
10 |
Сумка для приемника |
1 |
|
11 |
Сумка для принадлежностей |
1 |
|
12 |
Руководство по эксплуатации (ПО-06-1.00.00.00РЭ) |
1 |
