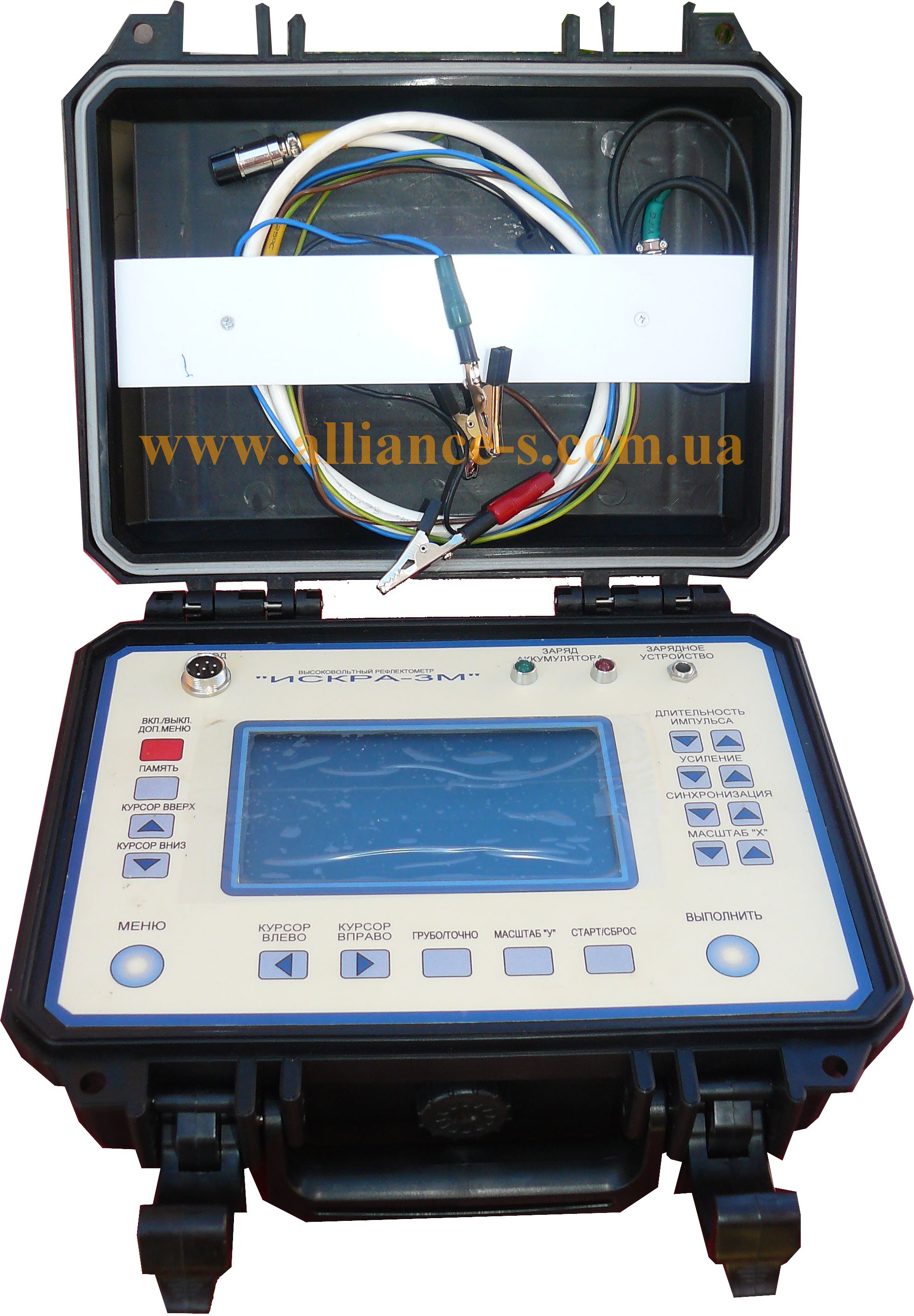

Прилад дозволяє:
- виявити і визначити відстань до місця пошкодження або неоднорідності локаційним (рефлектометричним) методом на симетричних і несиметричних кабелях;
- вимірювати довжину кабелів (у тому числі на барабанах і в бухтах) або відстань до місця обриву або короткого замикання;
- запам'ятовувати, зберігати і обробляти результати вимірювань, в тому числі з використанням USB flash носія;
- в складі пересувних електролабораторій і пошукового стенду Свпа-ARC визначати відстань до пошкодження в кабелях довжиною до 16 км (за бажанням до 35 км) при всіх видах ушкоджень без використання попереднього повного пропалення ізоляції.
Методи визначення відстані до місця пошкодження:
TDR (імпульсний);
ARC ** (імпульсно-дугового, сумісний з пристроєм ініціації дуги);
ICE ** (коливального розряду по току);
Decay ** (коливального розряду по напрузі).
** спільно з пошуковим стендом "Свпа-ARC" або пересувної електролабораторій.
Технические характеристики
|
Параметр |
Значение |
|
Максимальное измеряемое расстояние до места повреждения, км |
15,3 (35*) |
|
Минимальное измеряемое расстояние до места повреждения, м |
3 |
|
Дискретность измерения, м |
0,5 |
|
Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом: |
|
|
Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом: |
|
|
Наибольшее рабочее напряжение датчика импульсного напряжения, кВ |
60 |
|
Погрешность измерения расстояния до места повреждения на высоком напряжении |
зависит от режима измерения и от пробивного напряжения повреждённого участка1 |
|
Время непрерывной работы |
8 часов |
|
Срок службы рефлектометра |
не менее 5 лет |
|

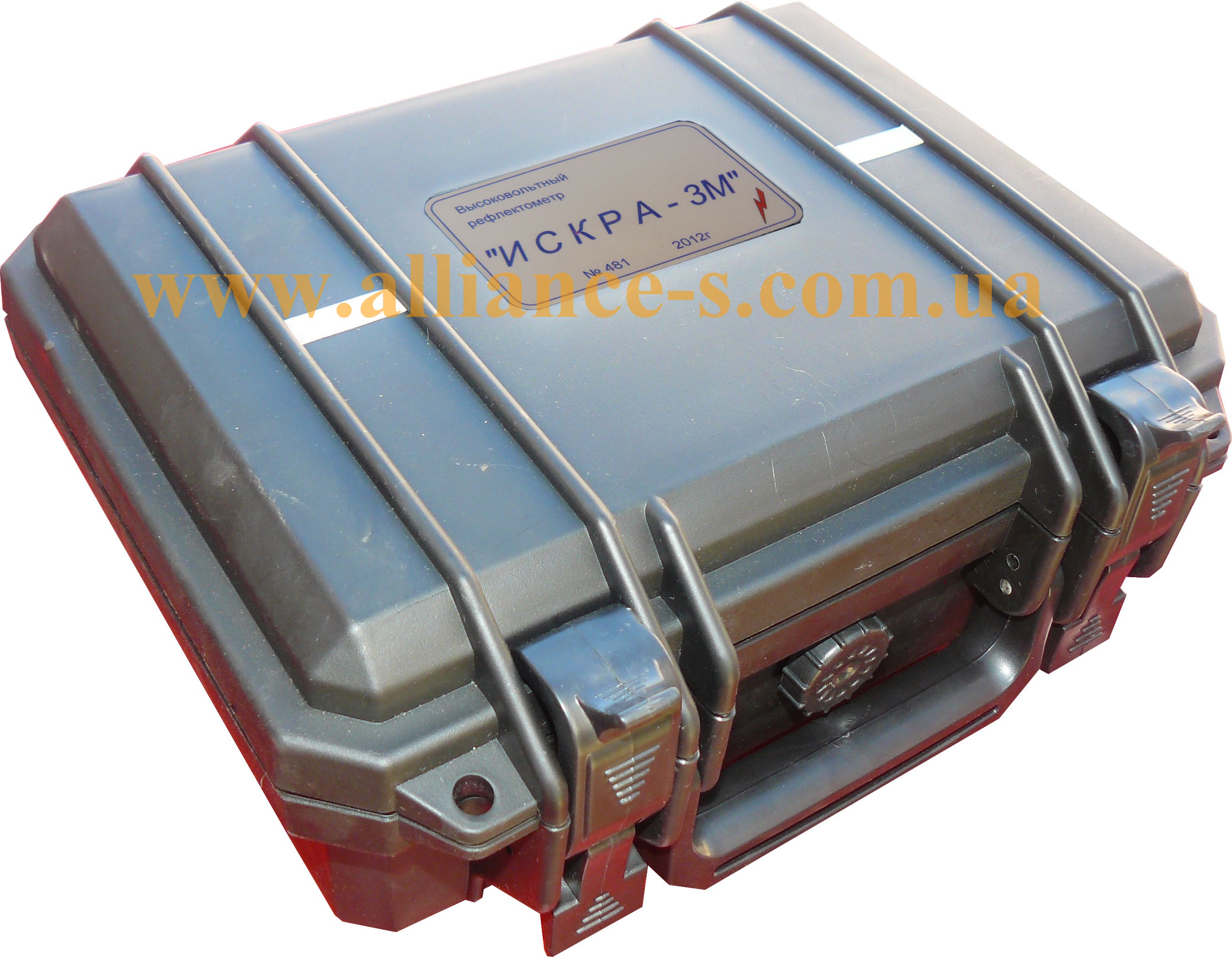

Габаритные размеры рефлектометра, мм |
280х240х125 |
|

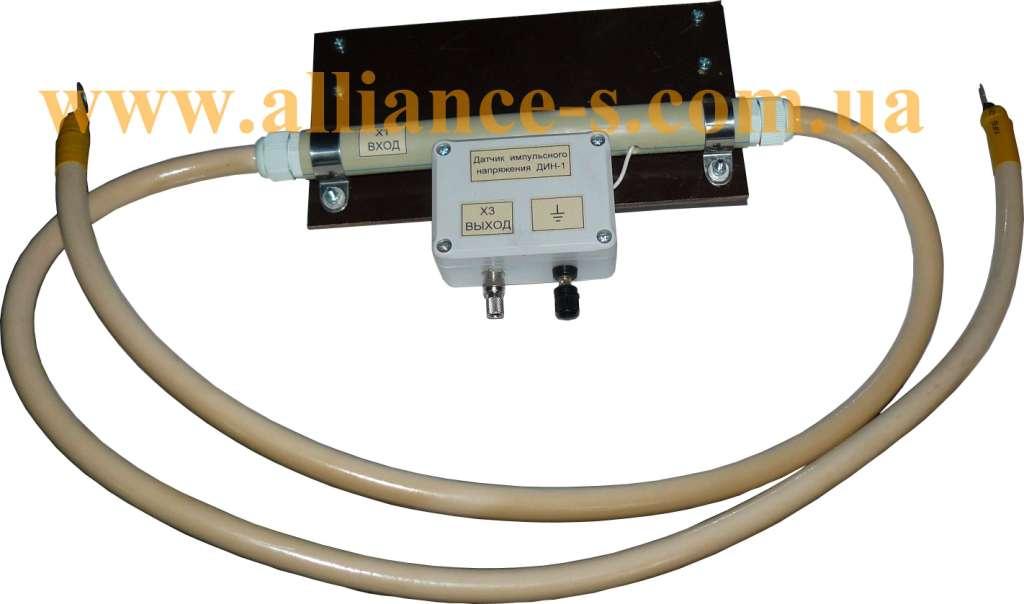

Габаритные размеры датчика ДИН-1, мм |
290х180х50 |
|
Габаритные размеры датчика ДИТ-1, мм |
110х65х45 |
|
Габаритные размеры сумматора, мм |
60х80х20 |
|
Масса рефлектометра, кг |
3 |
|
Масса датчика ДИН-1, кг |
0,7 |
|
Масса датчика ДИТ-1, кг |
0,2 |
|
Масса сумматора, кг |
0,1 |
