Surgeflex 32

SURGEFLEX 32

Виробник SebaKMT (Німеччина)

Мобільний пристрій для визначення несправностей в кабелях.
Основна ціна

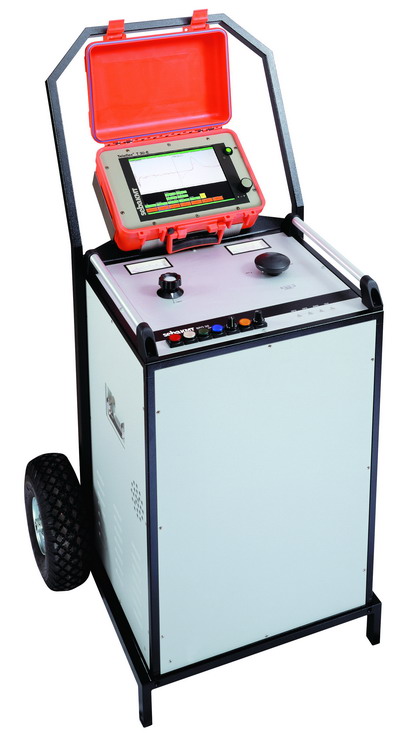

Surgeflex 32 є мобільною пересувною установкою для випробування і визначення місця пошкодження в силових кабелях і в кабелях управління. З випробувальною і імпульсною напругою до 32 кВ установку SPG 32 можна використовувати також і в кабелях середньої напруги з Un до 18 кВ.


Метод ARM (метод відображення від електричної дуги) є успішним методом попереднього визначення місця високоомних ушкоджень до 32кв. Пропалення  пошкодження кабелю, обмежене часом, можливе при всіх трьох рівнях напруги. Низькоомні ушкодження можуть бути визначені попередньо без високої напруги прямо за допомогою рефлектометра Teleflex Т 3050-S.

Teleflex Т3050-S з вбудованим режимом користувача і кнопковим керуванням автоматично показує кінець кабелю і місце ушкодження в режимі ARM. У режимі "Step-by-step Easy Mode" навіть недосвідчені користувачі можуть успішно визначити ушкодження. "Expert Mode" дозволяє досвідченому користувачеві вільну вибіркову установку параметрів. Для точного визначення місць пошкодження за допомогою акустичного методу дана система посилає імпульси з енергією до 1750 Дж.

Система встановлена на металевому каркасі і на колесах, що дозволяє використовувати її в польових умовах. З'єднувальні дроти для підключення в мережу, заземлення і кабелі високої напруги закріплені на кабельних скобах каркаса.

Особливості системи
  • Випробування постійним струмом до 32 кВ
  • Попереднє визначення
          + вимірювання методом відображення
          + вимірювання методом ARM (метод відображення електр. дуги) до 32 кВ
          + метод імпульсного струму 8/16/32 кВ
  • Пропалення (перетворення пошкодження) до 32 кВ
  • Визначення трас
  • Точне визначення
          + дистанційне і акустичне вимірювання (8/16/32 кВ з 1000 Дж /1750 Дж)
          + визначення місць пошкоджень оболонки (0….5 кВ обмежена потужність)
          + метод звукових частот (як опція)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Рефлектометр Teleflex T3050-S
Діапазон вимірювання 50 м ... 7500 м
Тривалість імпульсу 50 ns до 10 µs
Частота дискретизації 100 MHz
Допуск ± 0,1% vom Messbereich
Установка V/2 60 м/µс … 150 м/µс
Дисплей 10,4" VGA Color TFT
Режими вимірювання Пряме вимірювання L1
Порівняльне вимірювання через робочу пам'ять
режим ARM®
Токоімпульсний метод
Пам'ять 60 кривих
Зовнішній інтерфейс RS 232
Живлення 230 В, 50 / 60 Гц
Робоча температура -20°C ... 40°C
Розміри (Ш x В x Г) 360 x 150 x 280 мм
Вага 8 кг
Високовольтний модуль SPG 32
Випробування 0 ... 32 кВ Пост. напруга
Ударні імпульси 0 … 8 кВ ; 1000 Дж / 1750 Дж
0 ... 16 кВ; 1000 Дж/ 1750 Дж
0 ... 32 кВ; 1000 Дж/ 1750 Дж
Послідовніть ударних імпульсів 3 ... 10 сек, окремий імпульс
Пропалення 0 ... 32 кВ 160 мA
Пошук несправності в оболонці 0 ... 5 кВ 160 мА
Технічні дані системи
Розміри (Ш x В x Г) 800 x 1280 x 800 мм
Довжина кабеля подключення 6 м (стандартний)
Вага бл. 140 кг
Живлення 230 В; 50 / 60 Гц, 2 кВА
(110В опціонально)


КОМПЛЕКТАЦІЯ

Об'єм поставки

  • SPG 32; 0….8/16/32 кВ (1000 Дж/1750Дж)
  • Телефлекс Т 3050-S
  • Стійка на колесах
  • Кирівництво з експлуатації
  • Комплект кабелів

Приналежності

  • Установка для визначення пошкодження кабелю акуст. методом Digiphone
  • Установки для пошуку кабелю і визначення місця пошкодження кабелю Ferrolux
  • Прилад для пошуку замикання на землю ESG 80-2
