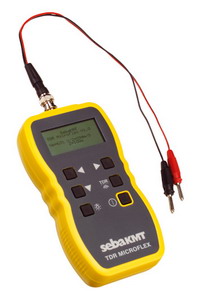

TDR MICROFLEX

TDR і генератор звукової частоти для пошуку місць пошкодження кабелю.

Основна ціна

TDR Microflex (Time Domain Reflectometer) - це професійний рефлектометр і генератор звукової частоти для пошуку дефектів мідних кабелів зв'язку довжиною 3500 м. Дозволяє знайти обриви, короткі замикання, з'єднувальні та Т-подібні муфти, місця «замокання» кабелю та інші зміни повного опору.

Завдяки вбудованому в прилад генератору звукової частоти можна легко ідентифікувати жилу. У приладі реалізується дискретна зміна вихідного опору генератора. TDR Microflex може використовуватися на коаксіальних або багатожильних силових і зв'язкових кабелях. Рефлектограма з відстанню до пошкодження з'являється на РК-дисплеї 64 x 128 пікселів.

TDR Microflex з генератором звукової частоти виконаний у волого- і пилонепроникному ABS-корпусі і відповідає міжнародному стандарту з безпеки та якості. Поставляється разом з кабелями підключення і практичною сумкою для носіння на поясі.

Особливості роботи TDR Microflex

Професійний графічний TDR
Зручний дизайн у стабільному корпусі вагою менше 350 г
5 діапазонів вимірювання до 3500 м
Узгодження повного опору 50, 75 & 100 Ом
Вбудований генератор звукової частоти
Для силових і зв'язкових кабелів
Волого-і пилонепроникний корпус (IP54)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Діапазони вимірювання	220, 440, 870, 1750 & 3500 м
Вибір диап. вимірювання	автомат. курсором
Дозвіл	близько 1% діапазону змін.
Точність	1% діапазон вимірювання
v/2 установка	1% … 99%
	2,5 … 148,5 м/мкс
Висота імпульсу	5 В (холостий хід)
Узгодження імпед.	дискретне 50, 75 & 100 Ω
Ширина імпульсу	25 нс … 1,6мкс
Швидкість вимірювання	6,7 вимірювань/сек
Генератор зв. частоти	810 ... 1110 Гц
Самовідключення	3 хв.
Живлення	4 x AA батареї
Дисплей	64 x 128 РКД, з підсвічуванням
Електр. міцність	250 В AC
Робоча температура	0 … +40 °C
температура зберігання	-20 … +70 °C
Безпека	IEC61010-1; EN 60950
ЕМС	BS/EN 61326-1
Клас захисту	IP54
Габарити	165 x 90 x 37mm
Вага	350 g

КОМПЛЕКТАЦІЯ

Сумка, кабелі для підключення
