MIC-5010

Виробник SONEL (Польща)

Цифровий вимірювач параметрів електроізоляції для випробування електричної міцності ізоляції електроустановок систем електропостачання, а також вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- і телекомунікаційних установок MIC-5010.
Основна ціна

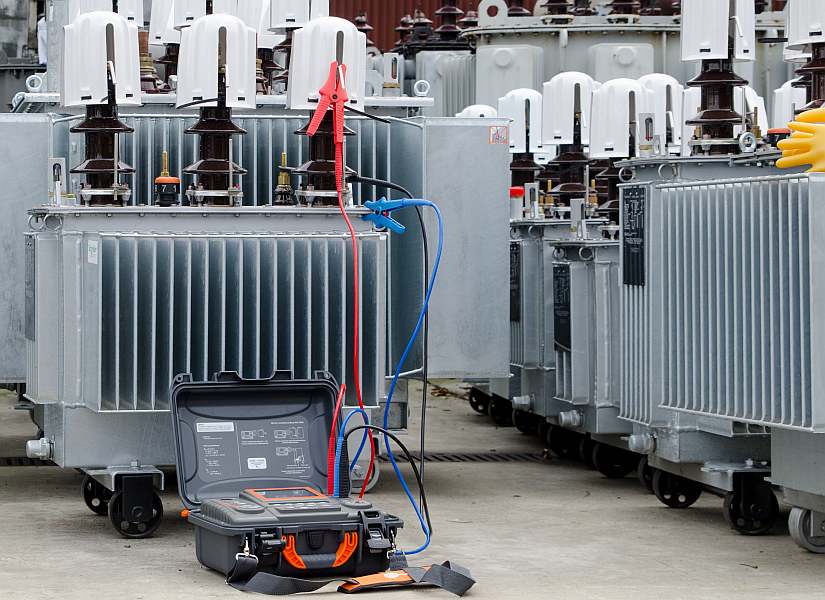

MIC-5010 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 15 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 660 В в течение 60 секунд.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и  сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер

Функциональные возможности:

  • измерение сопротивления изоляции до 15 ТОм;
  • измерительное напряжение до 5000 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кВ...5 кВ с шагом 25 В;
  • вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
  • установка времени измерения - до 99 мин 59 сек;
  • измерительный ток – 1,2 мА, 3 мА;
  • измерение сопротивления изоляции с использованием проводников длиной до 20 м;
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
  • измерение емкости кабеля (в процессе измерения сопротивления изоляции);
  • измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
  • измерение коэффициента разряда диэлектриков (DD);
  • защита от объекта измерения находящегося под напряжением;
  • цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
  • измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
  • измерение напряжения переменного и постоянного тока до 600 В;
  • питание от встроенного аккумулятора;
  • сохранение результатов измерений в память;
  • передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1;
  • совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
Измерение MIC-5001 MIC-5005 MIC-5010 MIC-5050 MIC-10kl
Напряжение 5000 В:
100...5000В шаг 50В и 100 В
5000В:
50...5000В шаг 10В и 25В
5000В:
50...5000В шаг 10В и 25В
5000В:
50...5000В шаг 10В и 25В
10000В:
50...10000В шаг 10В и 25В
Сопротивление 5 ТОм 15 ТОм 15 ТОм 20 ТОм 40 ТОм
Коэффициенты Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI
Измерительный ток 1,2 мА  1,2 мА или 3 мА 1,2 мА или 3 мА 1,2 мА, 3 мА, 6 мА 1,2 мА, 3 мА, 6 мА
Измерения нарастающим
напряжением - SV
- + + + +
Коэффициент диэлектрического
разряда - DD
- + + + +
Прожиг места повреждения - - - + +
Ток утечки + + + + +
Емкость - + + + +
Разрядка емкости кабеля + + + + +
Напряжение постоянное/переменное + + + + +
AutoISO/Адаптеры - - - AutoISO-5000 AutoISO-5000
Питание Аккумулятор или электросеть Аккумулятор  Аккумулятор  Аккумулятор или электросеть Аккумулятор или электросеть
Температура окр. среды - - - +
Зонд ST-1
+
Зонд ST-1
Память/ПК +
USB
+
USB, OR-1 (USB) v2
+
USB, OR-1 (USB) v2
+
USB, Bluetooth®
+
USB, Bluetooth®

Стандартная комплектация:

  • Зажим «Крокодил» изолированный голубой К09 11 кВ
  • Зажим «Крокодил» изолированный красный К09 11 кВ
  • Зажим «Крокодил» изолированный черный К09 11 кВ
  • Зонд острый с разъемом «банан» красный
  • Зонд острый с разъемом «банан» черный
  • Кабель сетевой стандарта IEC
  • Провод измерительный с разъемами «банан» 10 кВ голубой 1,8 м
  • Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м
  • Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м
  • Футляр L4
