MIC-5001

Виробник SONEL (Польща)

Цифровий вимірювач параметрів електроізоляції для вимірювання опору ізоляції кабельних ліній, проводів, обмоток трансформаторів, двигунів, інших електро- і телекомунікаційних установок MIC-5001.
Основна ціна

MIC-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки. Функция Ramp test позволяет измерять сопротивления изоляции и напряжения пробоя с шагом до 1 кВ/с.

Аналоговый фильтр прибора подавляет переменную составляющую тока и позволяет выполнить измерения в среде сильных электромагнитных помех

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности

  • измерительное напряжение до 5000 В: установка произвольной величины 50...500 В с шагом 50 В и с 500...5000 В с шагом 100 В;
  • измерение сопротивления изоляции до 5000 ГОм (5 ТОм);
  • вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
  • индикация измеряемого сопротивления и тока утечки;
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
  • графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
  • настройка трёх режимов работы фильтра от помех электромагнитных полей;
  • измерение сопротивления изоляции нарастающим напряжением (RampTest) с возможностью регулирования испытательного напряжения и времени;
  • измерение напряжения переменного и постоянного тока до 750 В;
  • работа прибора от внутреннего аккумулятора, сети 220В и автомобильной сети 12 В («прикуривателя»);
  • сохранение результатов измерений в память;
  • o передача данных на ПК с использованием USB интерфейса
  • совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
  • рабочий диапазон температур от -20 °C до +50 °C
Измерение MIC-5001 MIC-5005 MIC-5010 MIC-5050 MIC-10kl
Напряжение 5000 В:
100...5000В шаг 50В и 100 В
5000В:
50...5000В шаг 10В и 25В
5000В:
50...5000В шаг 10В и 25В
5000В:
50...5000В шаг 10В и 25В
10000В:
50...10000В шаг 10В и 25В
Сопротивление 5 ТОм 15 ТОм 15 ТОм 20 ТОм 40 ТОм
Коэффициенты Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI
Измерительный ток 1,2 мА  1,2 мА или 3 мА 1,2 мА или 3 мА 1,2 мА, 3 мА, 6 мА 1,2 мА, 3 мА, 6 мА
Измерения нарастающим
напряжением - SV
- + + + +
Коэффициент диэлектрического
разряда - DD
- + + + +
Прожиг места повреждения - - - + +
Ток утечки + + + + +
Емкость - + + + +
Разрядка емкости кабеля + + + + +
Напряжение постоянное/переменное + + + + +
AutoISO/Адаптеры - - - AutoISO-5000 AutoISO-5000
Питание Аккумулятор или электросеть Аккумулятор  Аккумулятор  Аккумулятор или электросеть Аккумулятор или электросеть
Температура окр. среды - - - +
Зонд ST-1
+
Зонд ST-1
Память/ПК +
USB
+
USB, OR-1 (USB) v2
+
USB, OR-1 (USB) v2
+
USB, Bluetooth®
+
USB, Bluetooth®

Стандартная комплектация:

  • Зажим «Крокодил» изолированный голубой К09 11 кВ
  • Зажим «Крокодил» изолированный красный К09 11 кВ
  • Зажим «Крокодил» изолированный черный К09 11 кВ
  • Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012
  • Зонд острый с разъемом «банан» красный 5кВ
  • Зонд острый с разъемом «банан» черный 5кВ
  • Кабель последовательного интерфейса USB
  • Кабель сетевой
  • Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой
  • Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный
  • Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный

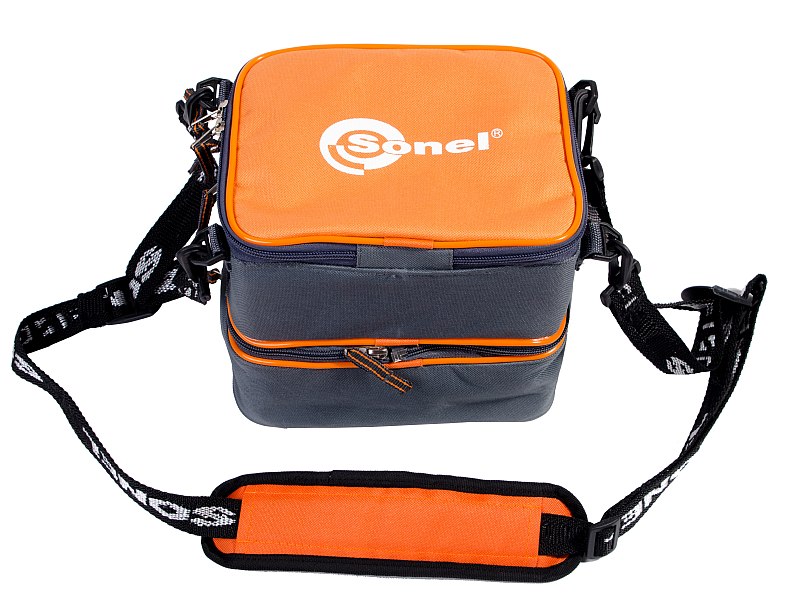

  • Футляр M8
