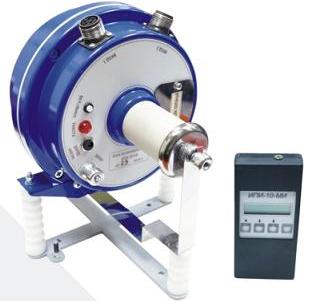

Вимірювач параметрів ізоляції високовольтний "ИПИ-10"

ПРИЗНАЧЕННЯ

ИПИ-10 призначений для вимірювання тангенса кута діелектричних втрат tgδ і ємності високовольтної ізоляції С при технічному обслуговуванні, ремонті, наладці, випробуваннях різних енергетичних об'єктів як на місці їх установки, так і в умовах лабораторій, а також для вимірювання тангенса кута діелектричних втрат і ємності різних електроізоляційних матеріалів.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Перший діапазон («ВХІД 1»):

• діапазон вимірів тангенса кута діелектричних втрат: от 5·10^-4 до 0,3;
• межа допустимої абсолютної основної похибки при вимірюванні тангенса кута діелектричних втрат, для всього діапазону вимірювання ємності при частоті випробувальної напруги:

         -         50 Гц             ± (5·10^-4 + 0,05 tgδ)
         -         54 Гц             ± (1·10^-3 + 0,13 tgδ)

• діапазон вимірювання ємності при іспитовій напрузі:

         -         10 кВ             від 25 пФ до 30 000 пФ;
         -         5 кВ               від  50 пФ до 60 000 пФ;

• межа допустимої основної похибки при вимірюванні ємності на частоті:

         -         50Гц              ± (0,5 пФ+0,03 Сх);
         -         54 Гц             ± (0,5 пФ+0,04 Сх);

• діапазон робочої напруги: від  1 до 10 кВ;
• межа допустимої відносної похибки при вимірюванні середньоквадратичного напруги на частоті:

         -         50 Гц             ± 3%;
         -         54 Гц             ± 3%.

• сила струму через об'єкт виміру, А: від  0 до 0,150

Другий діапазон («ВХІД 2»):

• діапазон вимірів тангенса кута діелектричних втрат: від 1·10^-3 до 0,3;
• межа допустимої абсолютної основної похибки при вимірюванні тангенса кута діелектричних втрат, для всього діапазону вимірювання ємності при частоті випробувальної напруги:

         -         50 Гц             ± (1·10-3+ 0,1 tgδ)
         -         54 Гц             Не нормується

• діапазон вимірювання ємності при іспитовій напрузі:

         -         10 кВ             від 30 000 пФ до 1,5·10⁶ пФ;
         -         50 кВ             від 60 000 пФ до 3·10⁶ пФ.

• межа допустимої основної похибки при вимірюванні ємності на частоті:

         -         50Гц               ± (2 пФ+0,05 Сх);
         -         54 Гц               Не нормується

• діапазон робочої напруги: від 1 до 10 кВ;
• межа допустимої відносної похибки при вимірюванні середньоквадратичного напруги на частоті:

         -         50 Гц              ± 3%;
         -         54 Гц              ± 3%;

• сила струму через об'єкт виміру, А: до 5

Межа допустимої додаткової похибки вимірювання, викликаної зміною температури навколишнього повітря від нормальної (20 ± 5 ° С) до будь в межах робочої області, не перевищує половини межі допустимої основної похибки вимірювання на кожні 10 град. зміни температури.

ИПИ-10 дозволяє проводити вимірювання по «нормальної» / «прямий» і «інверсної» / «перевернутої» схемами вимірювання, що забезпечує вимірювання параметрів ізоляції об'єктів, як з ізольованими, так і з заземленими виводами.

ИПИ-10 забезпечує вивід результатів вимірювань на рідкокристалічний дисплей (РКД) блоку індикації. Зв'язок між високовольтним вимірювальним блоком і блоком індикації здійснюється по радіоканалу в діапазоні частот 845-945 МГц при вихідній потужності передавача 1 мВт на відстані 5-7 м.

Зображення цифр і знаків на дисплеї помітна на відстані не менше 0,8 м при зовнішній освітленості від 10 до 1000 лк.

ИПИ-10 в нормальних і робочих умовах застосування готовий до роботи протягом не більше 1 хв після включення.

Тривалість роботи вимірювача визначається енергоємністю застосовуваних електрохімічних акумуляторів. При ємності батарей 1800 мА · год тривалість роботи становить не менше 8 год

Середнє напрацювання на відмову для робочих умов застосування не менш 4000 ч.

Середній термін служби вимірювача - не менше 8 років.
