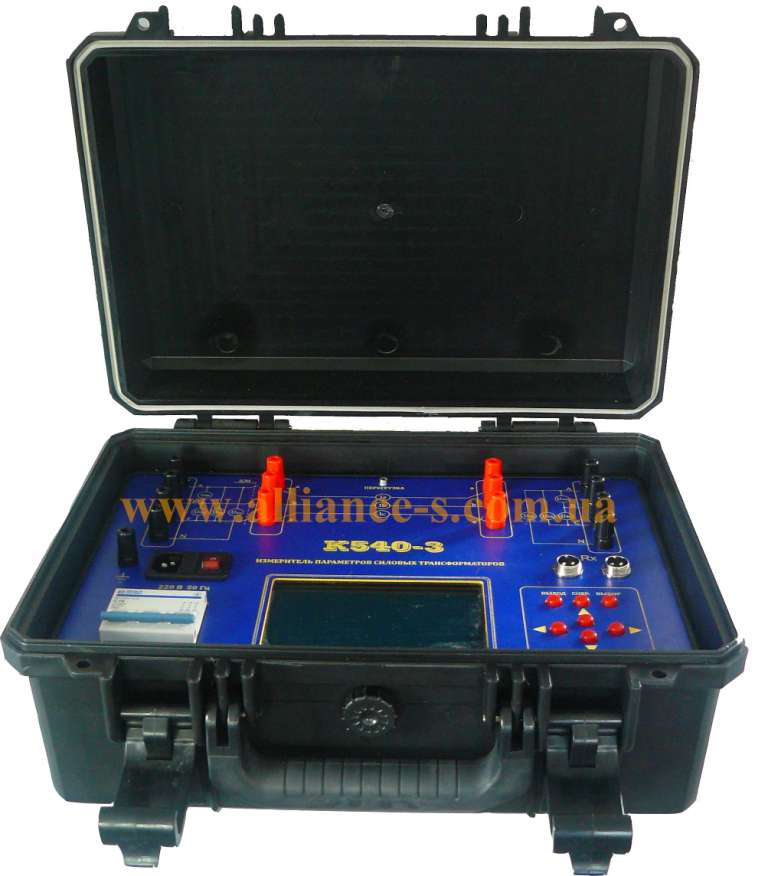

Вимірювач параметрів силових трансформаторів "К-540-3"

ПРИЗНАЧЕННЯ

Вимірювач призначений для технічного обслуговування, ремонту, налагодження, випробувань силових трансформаторів, як в лабораторних, так і в польових умовах службами ОРГРЕС.

• вимір струму і втрат холостого ходу при малому напрузі;
• вимірювання опору короткого замикання;
• вимір коефіцієнта трансформації;
• визначення групи з'єднання обмоток трифазних трансформаторів і полярності виводів однофазних трансформаторів;
• вимірювання опору обмоток постійному струму.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Діапазон вимірюваних змінних струмів (три канали) 1, А, - 0,01-5.
• Діапазон вимірюваних змінних напруг (два трьох-канальних вимірювача) 2, В, - 5-400.
• Діапазон вимірюваних активних потужностей (три канали) 1,2, Вт, - 1-2000.
• Діапазон вимірюваної частоти, Гц, - 45-55.
• Межі виміру струму, А, - 1,0; 5,0.
• Межі виміру напруги, В, - 100-400.
• Межі виміру опору, Ом, - 0,00002-1999.
• Основна приведена похибка вимірювання напруг, не більше,%, - 0,2.
• Основна приведена похибка вимірювання потужності, не більш,%, - 0,5.
• Основна приведена похибка вимірювання струмів, не більше,%, - 0,2.
• Абсолютна похибка вимірювання частоти, не більше, Гц, - 0,25.
• Вхідний опір каналів вимірювання напруги, не менше, кОм, - 600±10.
• Падіння напруги навантаження каналів вимірювання сили струму, не більше, мВ, - 75.
• Середній термін служби приладу не менш, років, - 8.
• Середнє напрацювання на відмову не менше, год, - 10000.

Допустима додаткова похибка вимірювання, викликана зміною температури навколишнього середовища від нормальних до граничних значень в робочому діапазоні температур, не перевищує межі допустимої основної похибки.
