ВИМІРНИК ПОСТІЙНОГО І ЗМІННОГО СТРУМУ "ИТВ-140Р"

ПРИЗНАЧЕННЯ

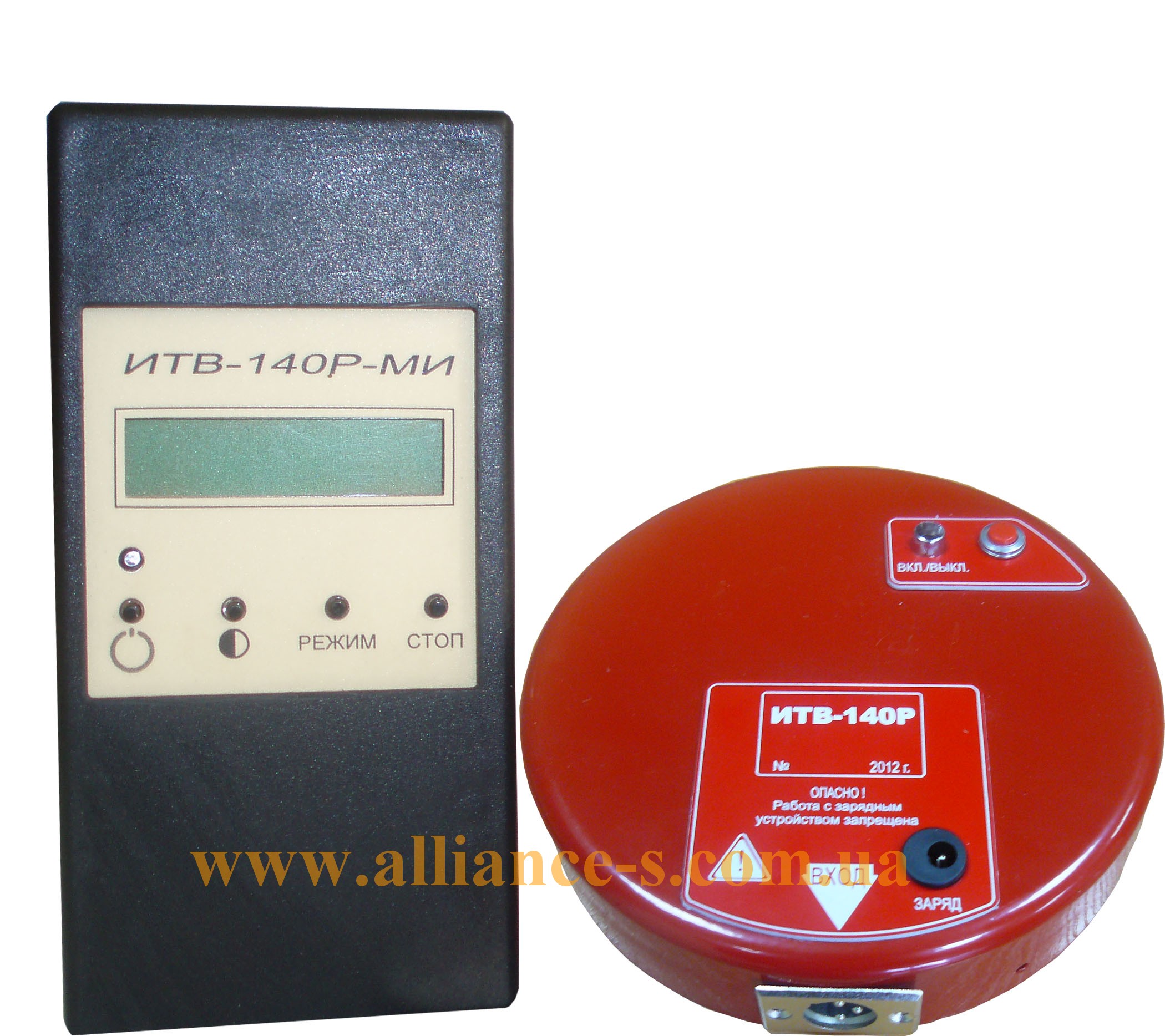

Вимірник високого постійного і змінного струму ИТВ-140Р призначений для виміру постійного і змінного синусоїдального струму частотою 50 – 60 Гц в ланцюгах, що знаходяться під потенціалом до 150 кВ. Особливістю виробу є наявність високопотенційного блоку. ИТВ-140Р-БВ, що підключається до джерела вимірюваного струму, і індикаторного модуля ИТВ-140Р-МИ, зв'язок між якими здійснюється по радіоканалу на відстані до 10 м.

ИТВ-140Р-БВ включається в розрив високовольтного ланцюга випробувальної установки і забезпечує вимір і обробку величини і форми прохідного струму. Після обробки дані в цифровому вигляді передаються по радіоканалу на індикаторний модуль ИТВ-140Р-МИ. Інформація з ИТВ-140Р-МИ може бути лічена з екрану модуля, а може бути додатково оброблена за допомогою персонального комп'ютера, підключеного до індикаторного модуля (на комп'ютері відображається осцилограма вимірюваного струму і чисельні значення перших восьми гармонік).

Вимірник може бути використаний в енергетиці для виміру струмів провідності розрядників (РВ, РВС і так далі) і обмежувачів перенапружень, для виміру струмів витоку кабелів і інших об'єктів високовольтних випробувань, у високовольтних лабораторіях для визначення форми і рівня гармонік низькочастотних струмів провідності. Відсутність гальванічного зв'язку між блоками забезпечує повну безпеку експлуатації і підвищений захист від перешкод. Експлуатується в приміщеннях при робочих значеннях температури повітря від 5°С до 40°С. Вимірник випускається в трьох виконань (верхня межа вимірюваного струму 3, 9 і 30 мА). За бажанням замовника діапазон вимірюваного струму може бути змінений в будь-яку сторону. Вимірник при випуску проходить державну метрологічну атестацію відповідно до ДСТУ 3215.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Робочий діапазон вимірюваних струмів:

           - постійного струму – от 10 до 10 000 мкА;
           - змінного струму частотою 50 – 60 Гц – то 0,01 до 1 А.
           - за бажанням Замовника діапазон може бути змінено до сотень ампер.

• Основна абсолютна похибка виміру у робочому діапазоні вимірюваних струмів

           - на постійному струмі – не більш 0,1 %;
           - на змінному струмі – не більш 0,1 %.

• Максимальна напруга постійного струму – 140 кВ,
• Максимальна напруга змінного струму– 100 кВ.
• Вхідний опір високопотенційного блоку – не більше 250 Ом.
• Смуга пропускання на змінному струмі – від 0 до 1000 Гц.
• Радіус дії радіоканалу – 10 м.
• Час безперервної роботи без заряджання акумуляторів – 16 г.
• Габаритні розміри ИТВ-140Р-МИ – 150х30х100 мм.
• Габаритні разміри ИТВ-140Р-МИ – 150х30х100 мм.
• Маса виробу в комплекті – не більше 1,5 кг.
