LRCD 200

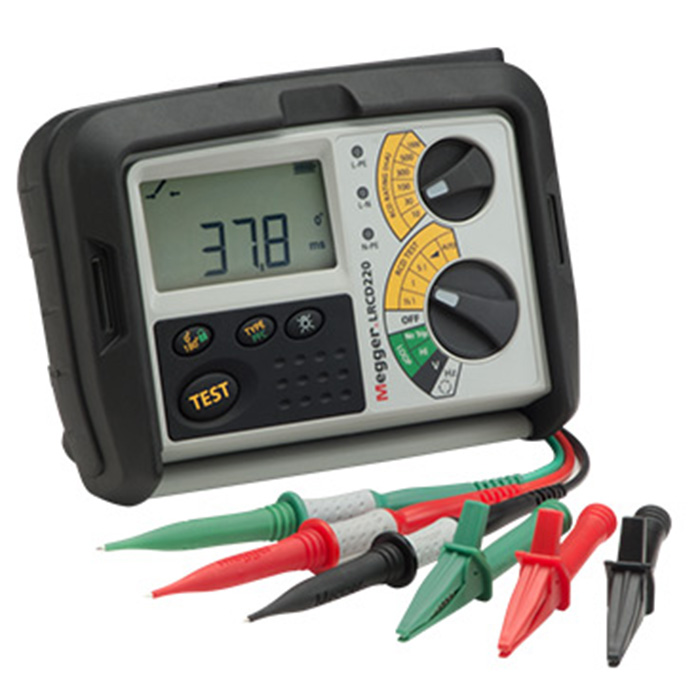

Комбінований прилад для вимірювання параметрів петлі короткого замикання і УЗО - LRCD 200.
Всі прилади серії LRCD200 поставляються з калібрувальними сертифікатами
Є три моделі:
LRCD 200 - Прилад призначений для безпечного тестування опору петлі короткого замикання в трифазних системах і тестування ПЗВ номіналом від 10 мА до 500 мА.
LRCD 210 - Прилад призначений для безпечного тестування опору петлі короткого замикання в трифазних системах і тестування ПЗВ при 1 / 2I, 1I, і 5I, настроюються і ПЗВ постійного струму
LRCD 220 - має ті ж можливості що і LRCD 210 з розширеним робочим діапазоном при тестуванні петлі від 110В до 280В В + швидке двопровідне тестування (Фаза-Фаза, Фаза-Земля).
Всі три приладу дозволяють проводити тестування петлі короткого замикання в ланцюзі з ПЗВ 30 мА або більше без його спрацьовування, включаючи електронні ПЗВ
Вимірювання напруги:
(LRCD200, 210, 220): 0 В - 500 В
Похибка: ± 2% ± 2 цифри
Вимірювання частоти:
(LRCD200,210,220)
Діапазон:
25Гц до 450 Гц
Похибка:
від 25,0 Гц до 199,9 Гц ± 0,1 Гц
Від 200 Гц до 450 Гц ± 1 Гц
Індикатор чергування фаз
(Тільки LRCD220)
Ідентифікація трьох проводів і чергування фаз.
Частота:
45Гц до 65 Гц
Тестування Петлі:
Діапазони відповідно до EN 61557-3
3-провідне тестування петлі без спрацьовування ПЗВ
(LRCD200,210,220)
Живлення:
LRCD200 / 210 200V - 280 В 45 Гц до 65 Гц
LRCD220 100V - 280 В 45 Гц до 65 Гц
Номінальний випробувальний струм:
15 мА
Похибка вимірювання петлі:
0,01 Ом - 9,99 Ом (± 5% ± 0,03 Ом)
10,0 Ом - 99,9 Ом (± 5% ± 0,5 Ом)
100 Ом - 999 Ом (± 5% ± 5 Ом)
1,00 кОм - 2,00 кОм (± 5% ± 30 Ом)
Двопровідне тестування високим струмом
Фаза / Земля (тільки для LRCD220)
Живлення:
100 В - 480 В
Номінальний Ток тестування:
від 15 мА до 2,4 А
Похибка вимірювання петлі:
0,01 Ом - 9,99 Ом (± 5% ± 0,03 Ом)
10,0 Ом - 99,9 Ом (± 5% ± 0,5 Ом)
100 Ом - 999 Ом (± 5% ± 5 Ом)
1,0 кОм - 2,00 кОм (± 5% ± 30 Ом)
Фаза / Фаза (тільки для LRCD220)
Живлення:
100 В - 480 В 45 Гц до 65 Гц
Передбачуваний струм КЗ (ВВЦС)
Передбачуваний струм КЗ = Номінальна напруга живлення / опір петлі
Точність отримана з тіста петлі 1 - 199 А здатністю 1 А
0,20 кА - 1,99 кА здатністю 10 А
2,0 кА - 19,9 кА дозволом 100 А
Тестування ПЗВ
ПЗВ Тест ПЗВ ПЗВ ПЗВ по EN61557-6
LRCD200 / 210 10мА, 30мА, 100мА, 300мА, 500мА
LRCD220 10мА, 30мА, 100мА, 300мА, 500мА, 1А
Напруга живлення:
LRCD200 / 210200 В - 280 В 45 Гц до 65 Гц
LRCD220 100 В - 280 В 45 Гц до 65 Гц
Похибка струму тестування:
Тест без спрацьовування ПЗВ:
(1 / 2I) від-8% до -2%
Тест зі спрацьовуванням ПЗВ:
(I, 5I) від + 2% до + 8%
Час спрацювання:
± 1% ± 1 мс
Вимірювання напруги дотику
Вимірюваний діапазон:
Від 0 В до 50 В
Помилка:
+ 5% / + 15% ± 0,5 В
Температура і вологість
Робочий діапазон:
-5 ° C до + 40 ° C
Вологість:
93% Р.Х. на + 40 ° C макс.
Діапазон для зберігання:
-25 ° C до + 70 ° C
Максимальна висота над рівнем моря:
2000m
Захист від пилу / вологи:
IP54
Безпека:
МЕК 61010 Відповідає вимогам МЕК 61010-1 Cat III 300В між фазою і землею.
EN61557
Відповідає наступним частинам стандартів EN61557, електрична безпека в системах низької напруги до 1000 В змінного струму та 1500 В постійного струму - обладнання для випробувань, вимірювання або контролю захисних вимірів:
Часть1 - Загальні вимоги
Часть3 - Вимірювання опору петлі
Часть6 - Пристрої диференціального струму (УЗО)
Живлення:
Батареї: 8 х 1,5 В елемента типу МЕК LR6 (лужні).
Акумулятори: 8 х 1,2 В NiCd або NiMH елементи.
Термін служби батареї: 2000 тестів поспіль
Маса: Всі прилади по 980 гр.
Розміри: Усі підрозділи 203 х 148 х 78 мм
Електромагнітна сумісність
Відповідно до МЕК 61326-1
Технические характеристики:
Параметр
|
Значение
|
Измерение напряжения
|
0 В - 500 В
|
Погрешность
|
± 2% ± 2 цифры
|
Измерение частоты
|
25Гц до 450 Гц
|
Погрешность
|
± 0,1 Гц от 25.0 Гц до 199.9 Гц
± 1 Гц от 200 Гц до 450 Гц |
3-проводное тестирование петли без срабатывания УЗО
|
|
Питание
|
200V - 280 В 45 Гц до 65 Гц
|
Номинальный испытательный ток
|
15 мА
|
Погрешность измерения петли
|
0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом)
10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом) 100 Ом - 999 Ом (± 5% ± 5 Ом) 1,00 кОм - 2.00 кОм (± 5% ± 30 Ом) |
Тестирование УЗО
|
|
УЗО тест диапазоны
|
Тестирования УЗО по EN61557-6
10 мА, 30 мА, 100 мА, 300 мА, 500 мА |
Напряжение питания
|
200 В - 280 В 45 Гц до 65 Гц
|
Погрешность тока тестирования
|
|
Тест без срабатывания УЗО
|
(1/2I) от - 8% до - 2%
|
Тест со срабатыванием УЗО
|
(I, 5I) от + 2% до + 8%
|
Время Срабатывания
|
± 1% ± 1 мс
|
Измерение напряжения прикосновения
|
|
Измеряемый диапазон
|
От 0 В до 50 В
|
Ошибка
|
+5% / + 15% ± 0,5 В
|
Общие характеристики
|
|
Рабочий диапазон температуры
|
-5 °C до + 40 °C
|
Рабочая влажность
|
93% R.H. на + 40 °C максимально
|
Диапазон для хранения
|
-25 °C до + 70 °C
|
Защита от пыли/влаги
|
IP54
|
Безопасность
|
МЭК 61010. Соответствует требованиям МЭК 61010-1 Cat I II 300В между фазой и землей
|
EN61557
|
Соответствует следующим частям EN61557, электрическая безопасность в системах низкого напряжения до 1000 В AC и 1500 В DC – об орудовани е для испытаний, измерения или контроля защитных измерений:
Часть 1 – Общие требования Часть 3 – Измерение сопротивления петли Часть 6 – Устройства дифференциального тока (УЗО) |
Питание
|
Батареи: 8 х 1,5 В элемента типа МЭК LR6 (щелочные);
Аккумуляторы: 8 х 1,2 В NiCd или NiMH элементы |
Срок службы батареи
|
2000 тестов подряд
|
Масса
|
980 г
|
Размеры
|
203 х 148 х 78 мм
|
Электромагнитная совместимость
|
В соответствии с МЭК 61326-1
|
