MIC-10

Виробник SONEL (Польща)

Вимірювач параметрів електроізоляції MIC-10.
Основна ціна

MIC-10  — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм. В процессе измерения сопротивления изоляции происходит измерение емкости кабеля.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и  сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Функциональные возможности:

  • измерительное напряжение до 1000 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В
  • измерение сопротивления изоляции до 10 ГОм
  • индикация измеряемого сопротивления
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерения
  • измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом
  • измерение напряжения переменного и постоянного тока до 600 В
  • измерение емкости кабеля (в процессе измерения сопротивления изоляции)
  • низковольтное измерение активного сопротивления
  • контроль целостности электрических цепей
Измерение MIC-10 MIC-30 MIC -2501
Напряжение 1000В: 50В, 100В, 250В, 500В, 1000В 1000В:
50...1000В шаг 10В
2500В:
100...2500В шаг 100В
Сопротивление 10ГОм 100 ГОм 1000 ГОм
Коэффициенты - Каб/Кпол Каб/Кпол
Ток утечки - + +
Rcont + + +
Емкость + + -
Разрядка емкости кабеля + + +
Напряжение постоянное/переменное + + +
AutoISO/Адаптеры - Адаптер WS-04 -
Температура окр. среды - - -
Память/ПК - +
OR-1 (USB) V2
+
USB
Питание (работа) от сети 220В - - +
Питание (работа) от внешнего аккумулятора - - +
Ток утечки - + +
Дисплей 2 x 16 точек,
Фоновая подсветка




  • Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
  • Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
  • Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
  • Rcont – Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200мА разрешением 0,01 Ом

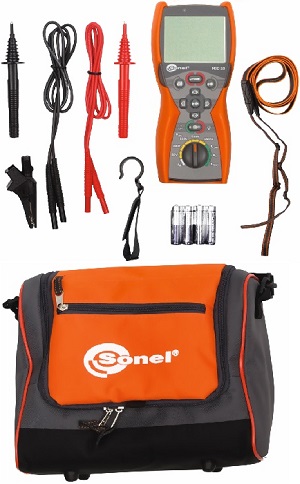

Стандартная комплектация:

  • Зажим «Крокодил» изолированный черный K01
  • Зонд острый с разъёмом «банан» красный
  • Зонд острый с разъемом «банан» черный
  • Крепеж «Свободные руки»
  • Провод измерительный 1,2 м с разъёмами «банан» чёрный
  • Провод измерительный 1,2 м с разъемами «банан» красный
  • Ремень для переноски прибора M1
  • Футляр М6

Технические характеристики

Измерение напряжения переменного и постоянного тока (True RMS):

Диапазон Разрешение Основная погрешность
0,0...299,9 В 0,1 В ±(2% и. в. + 6 е. м. р.)
300...600 В 1 В ±(2% и. в. + 2 е. м. р.)

Измерение сопротивления изоляции:

Диапазон измерения для UN = 50 В: 50 кОм…250,0 МОм

Диапазон UN = 50 В Разрешение Основная погрешность
0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...250,0 МОм 0,1 МОм

Диапазон измерения для UN = 100 В: 100 кОм…500,0 МОм

Диапазон UN = 100 В Разрешение Основная погрешность
0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...500,0 МОм 0,1 МОм

Диапазон измерения для UN = 250 В: 250 кОм…2,000 ГОм

Диапазон UN = 250 В Разрешение Основная погрешность
0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...999,0 МОм 0,1 МОм
1,000...2,000 ГОм 0,001 ГОм ±(4% и. в. + 6 е. м. р.)

Диапазон измерения для UN = 500 В: 500 кОм…5,000 ГОм

Диапазон UN = 500 В Разрешение Основная погрешность
0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...999,0 МОм 0,1 МОм
1,000...5,000 ГОм 0,001 ГОм ±(4% и. в. + 6 е. м. р.)

Диапазон измерения для UN = 1000 В: 1,000 МОм…9,999 ГОм

Диапазон UN = 1000 В Разрешение Основная погрешность
0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм 0,001 МОм
10,00...99,99 МОм 0,01 МОм
100,0...999,0 МОм 0,1 МОм
1,000...9,999 ГОм 0,001 ГОм ±(4% и. в. + 6 е. м. р.)

Внимание:  Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

RISOmin = UISOnom : IISOmax;

где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)

Измерение емкости:

Диапазон Разрешение Основная погрешность
1...999 нФ 1 нФ ±(5% и. в. + 5 е. м. р.)
1,00...9,99 мкФ 0,01 мкФ

Низковольтное измерение сопротивления:

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения: 0,10...999 Ом

Диапазон Разрешение Основная погрешность
0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)
  • Напряжение на разомкнутых измерительных проводниках: 8 В
  • Выходной ток при R
  • Компенсация сопротивления измерительных проводников
  • Измерение двунаправленным током

Измерение активного сопротивления малым током

Диапазон Разрешение Основная погрешность
0,0...199,9 Ом 0,1 Ом ±(3% и. в. + 3 е. м. р.)
200...1999 Ом 1 Ом
  • Напряжение на разомкнутых измерительных проводниках: 8…16 В
  • Выходной ток > 10 мA
  • Звуковая индикация при сопротивлении < 30 Ом ±10%
  • Компенсация сопротивления измерительных проводников

Дополнительная комплектация:

  • Адаптер AGT-16C
  • Адаптер AGT-16T
  • Адаптер AGT-32P
  • Адаптер AGT-32T
  • Адаптер AGT-63P
  • Адаптер AGT-16P
  • Адаптер AGT-32C
  • Адаптер Адаптер PRS-1
  • Зажим «Крокодил» изолированный голубой K02
  • Зажим «Крокодил» изолированный красный K02
  • Зонд острый с разъёмом «банан» голубой
  • Провод измерительный 1,2 м с разъемами «банан» голубой
  • Провод измерительный 5 м с разъемами «банан» красный
  • Все аксессуары
