- Вимірювання частоти та періоду
- Висока роздільна здатність як на високій, так і на низькій частоті

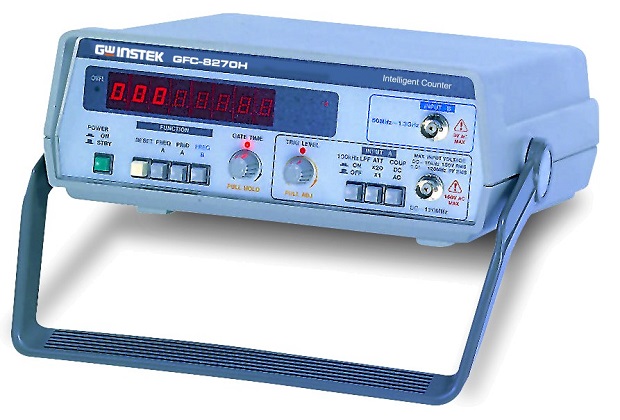

- 0,01 Гц ~ 2,7 ГГц Діапазон частот (GFC-8270H)

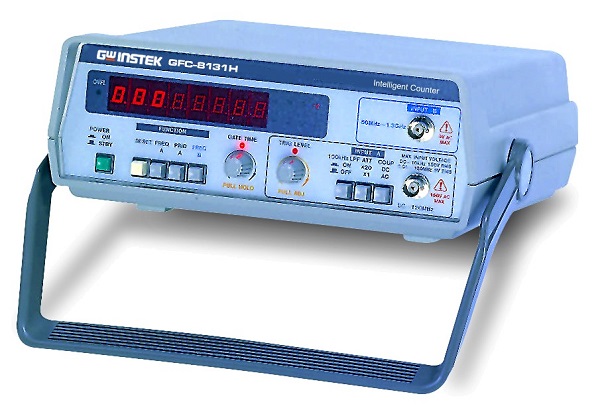

- 0,01 Гц ~ 1,3 ГГц Діапазон частот (GFC-8131H)
- Висока чутливість 10 мВ
- Роздільна здатність 100 нГц для входу 1 Гц
- Змінний контроль рівня тригера
- Мікропроцесорний контрольований інтелектуальний лічильник (лише GFC-8270H)
Серія GFC-8000 виконує практично всі вимірювання підрахунку, необхідні в лабораторіях, як за періодом, так і за періодичністю. Яскраво-червоний 8-значний світлодіодний дисплей із включеним індикатором переповнення забезпечує чіткий огляд. Обидві моделі мають стабільну часову базу з максимальною роздільною здатністю 100 нГц та 10 нС на 1 Гц для вимірювання частоти та періоду відповідно. Час затвора можна налаштувати для швидкої реакції (5 цифр / 10 мс) або точності (7 цифр / с) для більшого контролю. Для потреб високих частот GFC-8270H може працювати на частоті до 2,7 ГГц. Серія GFC-8000 відрізняється простотою експлуатації за допомогою простого інтерфейсу на передній панелі, що підходить як для портативних, так і для настільних систем
Технические характеристики:
|
Параметр
|
Значение
|
|
|
МОДЕЛЬ
|
GFC-8270H
|
GFC-8131H
|
|
КАНАЛ A
|
||
|
Частота
|
||
|
Частотный диапазон
|
0,01Гц…120МГц (связь по постоянному току)3
|
|
|
0Гц…120МГц (связь по переменному току)
|
||
|
Погрешность измерения
|
+(10-6 + 1 ед.)
|
|
|
Разрешение
|
1мкГц на пределе 10Гц
|
|
|
0,1Гц на пределе 100МГц
|
||
|
Период
|
||
|
Временной диапазон
|
8нс…100с (связь по постоянному току)
|
|
|
8нс…30с (связь по переменному току)
|
||
|
Погрешность измерения
|
± разрешение ± погрешность опорного генератора
|
|
|
Разрешение
|
10-7с на пределе 1 Гц
|
|
|
10-15с на пределе 100 МГц
|
||
|
Измерительный вход
|
||
|
Чувствительность
|
50 мВср.кв.(DC – 10 кГц)
|
|
|
25 мВср.кв.(10 кГц– 80 МГц)
|
||
|
35 мВср.кв.(>80 МГц)
|
||
|
Входной аттенюатор
|
20 дБ
|
|
|
Макс. входной уровень
|
Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100кГц)
|
|
|
Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (> 100 кГц)
|
||
|
Уровень запуска
|
±2,5В постоянное напряжение (ручная регулировка)
|
|
|
Входной импеданс
|
1МОм/40пФ
|
|
|
Подключение
|
переменный/постоянный ток (переключение)
|
|
|
Входной фильтр
|
ФНЧ-100КГц (-3дБ)
|
|
|
КАНАЛ Б
|
||
|
Частота
|
||
|
Частотный диапазон
|
50 МГц…2,7 ГГц
|
50МГц…1,3ГГц
|
|
Погрешность измерения
|
± разрешение ± погрешность опорного генератора
|
|
|
Разрешение
|
1 Гц на пределе 100 МГц
|
|
|
10 Гц на пределе 1000 МГц
|
||
|
Измерительный вход
|
||
|
Чувствительность
|
25 мВср.кв. (50 – 80 МГц)
|
|
|
15 мВср.кв. (80 – 700 МГц)
|
||
|
25 мВср.кв. (700 МГц – 1 ГГц)
|
||
|
40 мВср.кв. (> 1 ГГц)
|
||
|
Макс. входной уровень
|
3 Вср.кв. синусоидальный сигнал
|
|
|
Входной импеданс
|
50 Ом
|
|
|
|
|
|
|
Опорный генератор
|
||
|
Опорная частота
|
10МГц
|
|
|
Стабильность генератора
|
±10-6 за 30 суток
|
|
|
±5х10-6 при 25° С + 5° С
|
||
|
±5х10-9 при 10%- напряжения питания
|
||
|
Общие данные
|
||
|
Время счета
|
10мс…10с (регулируется)
|
|
|
Индикатор
|
8-ми разрядный СДИ с индикатором переполнения
|
|
|
Формат индикации
|
7 разрядов (время счета 1 с); 6 разрядов (время счета 100 мс); 5 разрядов (время счета 10 мс)
|
|
|
Напряжение питания
|
100В/120В/220В/240В+10%, 50/60Гц
|
|
|
Габаритные размеры
|
230х95х280 мм.
|
|
|
Вес
|
2,2 кг
|
|
