- 50 000 підрахунків, дисплей VFD
- Подвійне вимірювання / Подвійний дисплей
- Вибір швидкості вимірювання, максимальний: 40 показань / с для DCV
- Основна точність постійної напруги: 0,02%
- Автоматичний / ручний діапазон
- Справжні середньоквадратичні (AC ， AC + DC) вимірювання
- 11 різних функцій вимірювання
- Макс. / Хв., REL, MX + B, 1 / X, Ref%, Порівняння, утримання, дБ, дБм
- Стандартний інтерфейс USB-пристрою для підключення до комп’ютера
- Функція вимірювання температури (лише GDM-8342)
- USB-накопичувач для збору даних (лише GDM-8342)
Нестримне зберігання та підключення. Зберігання даних більше не буде обмежене дротом передачі

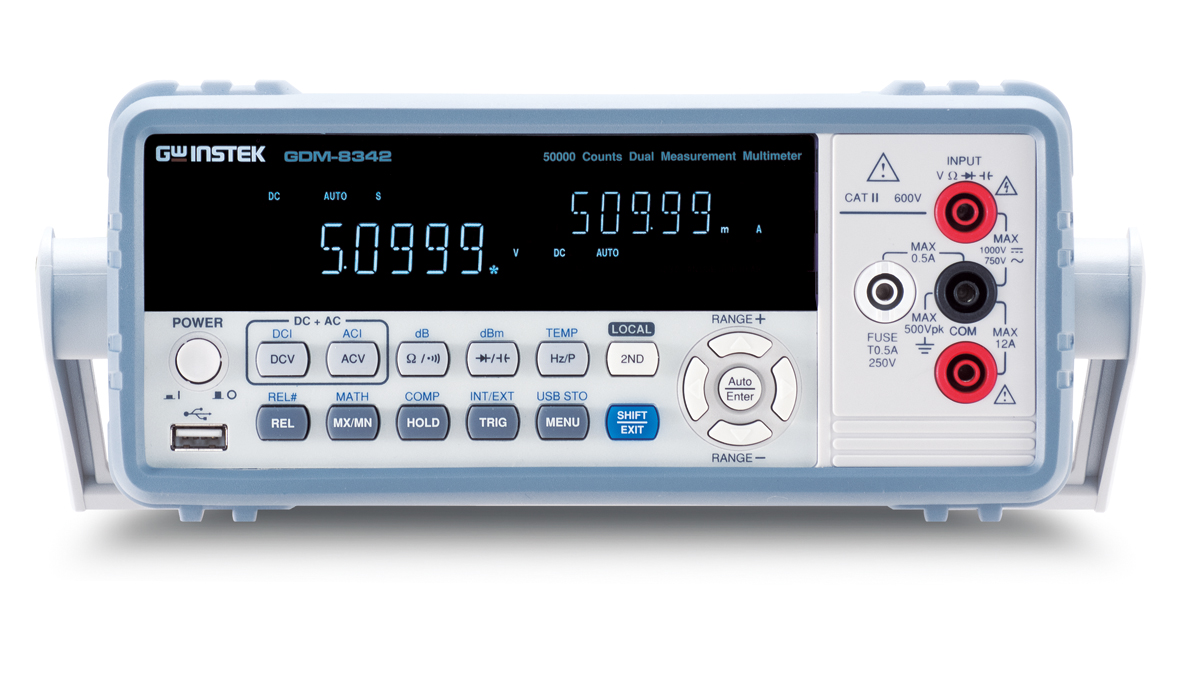

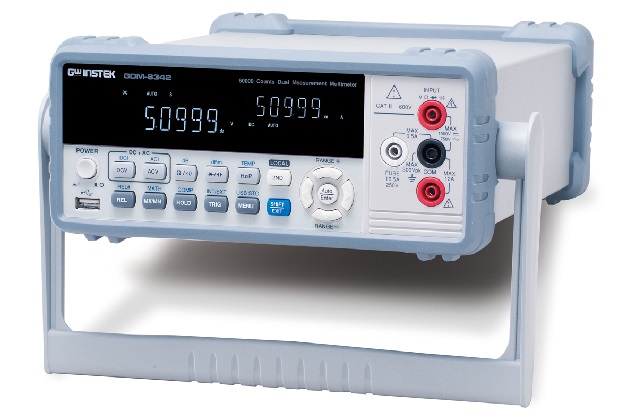

GW INSTEK представляє нове покоління подвійних вимірювальних мультиметрів - серію GDM-834x, яка має дві моделі - GDM-8341 та GDM 8342. Його виняткові характеристики включають 50 000 рахунків, подвійний дисплей VFD, 0,02% базової точності напруги постійного струму та З'єднувач протоколу USB забезпечує користувачам точність вимірювань, чітке спостереження за даними та зручність підключення до персонального комп'ютера
Серія GDM-834x не тільки підтримує основні елементи вимірювань, що надаються загальними мультиметрами, але також оснащена функціями вимірювання ємності та температури. Крім того, серія GDM-834x також надає безліч допоміжних функцій, щоб задовольнити вимоги до вимірювань для випробувань виробничих процесів, навчальних експериментів та обладнання для випробувань
Що стосується зберігання та отримання даних, серія GDM-834x пропонує два способи: по-перше, функція зберігання флеш-накопичувача USB --- працює окремо без підключення до комп'ютера; по-друге, інтерфейс USB (віртуальний COM-порт) та додатковий інтерфейс GPIB (повинен бути встановлений на заводі) для автоматичного вимірювання користувачами, щоб зручно зберігати та отримувати дані
- Зручна функція зберігання флешки
- Вибір швидкості вимірювання
- Різні елементи вимірювання та функціональні можливості
- Подвійне вимірювання / подвійний дисплей
- Сумісність команд і безкоштовне дистанційне керування та отримання даних
Технические характеристики:
|
Параметр
|
Значение
|
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
|
|
|
Пределы измерений
|
500 мВ / 5 / 50 / 500 / 1000 В
|
|
Разрешение
|
10 / 100 мкВ / 1 / 10 / 100 мВ
|
|
Погрешность измерения
|
± (0,02 % + 4 ед. сч.)
|
|
Входной импеданс
|
10MΩ или >10GΩ
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS)
|
|
|
Пределы измерений
|
500 мВ / 5 / 50 / 500 / 750 В
|
|
Разрешение
|
10 / 100 мкВ / 1 / 10 / 100 мВ
|
|
Частотный диапазон
|
30 Гц…100 кГц
|
|
Погрешность измерения
|
± (1,35…0.5 % + 15…40 ед. сч.) – 50 Гц…10 кГц
± (1…2 % + 20…60 ед. сч) - 10 кГц…30 кГц ± (3 % + 50…120 ед. сч.) – 30 кГц…100 кГц |
|
ПОСТОЯННЫЙ ТОК
|
|
|
Пределы измерений
|
500 мкА / 5 / 50 / 500 мА / 5 / 10 А
|
|
Разрешение
|
10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
|
|
Погрешность измерения
|
± (0,05…0,25 % + 4…5 ед. сч.)
|
|
Входной импеданс
|
100 /1 Ом/ 10мОм
|
|
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS)
|
|
|
Пределы измерений
|
500 мкА / 5 / 50 / 500 мА / 5 / 10 А
|
|
Разрешение
|
10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
|
|
Частотный диапазон
|
30 Гц…20 кГц
|
|
Погрешность измерения
|
± (1,5…2,0%+40…50 ед. сч) - 30 Гц…50 кГц
± (0,5 % + 20…40 ед. сч.) – 50 Гц…2 кГц ± (1,5 % + 40…50 ед. сч) - 2 кГц…5 кГц ± (3 % + 60…75 ед. сч.) – 5 кГц…20 кГц |
|
СОПРОТИВЛЕНИЕ
|
|
|
Пределы измерений
|
500 Ом / 5 / 50 / 500 кОм / 5 / 50 МОм
|
|
Разрешение
|
10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
|
|
Погрешность измерения
|
± (0,1…0,3 % + 3…5 ед. сч.)
|
|
ЁМКОСТЬ
|
|
|
Пределы измерений
|
5 / 50 / 500 нФ / 5 / 50 мкФ
|
|
Разрешение
|
0,001 / 0,01 / 0,1 / 1 / 10 нФ
|
|
Погрешность измерения
|
± (2,0 % + 4…20 ед. )
|
|
ЧАСТОТА
|
|
|
Диапазон частот
|
10 Гц…1 МГц
|
|
Макс. чувствительность
|
35 мВ (10 Гц…100 кГц)
200 мВ (100 кГц…500 кГц) 500 мВ (500 кГц…1 МГц |
|
Погрешность измерения
|
± (0,01 % + 5 ед. сч.)
|
|
ПРОЗВОН ЦЕПИ
|
|
|
Порог срабатывания
|
0,1…5000 Ом
|
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА
|
|
|
Тестовое напряжение
|
≤ 5 В
|
|
ТЕМПЕРАТУРА
|
|
|
Предел измерений
|
-200…+300°С
|
|
Разрешение
|
0,1°С
|
|
Погреш. измерения
|
± 2 °С
|
|
Термопары
|
Поддержка J,K,T типов (К- входит в комплект)
|
|
ДИСПЛЕЙ
|
|
|
Формат индикации
|
Макс. «51.000»
|
|
Тип индикаторов
|
Двухстрочный (VFD), с доп. индикатором
|
|
ОБЩИЕ ДАННЫЕ
|
|
|
Напряжение питания
|
100 / 120 / 220 / 240 В (± 10 %), 50 / 60 Гц
|
|
Габаритные размеры
|
265x107x302мм
|
|
Масса
|
2,9 кг
|
Комплект поставки GDM-78342:
|
№
|
Наименование
|
Количество
|
|
1.
|
Вольтметр универсальный GDM-78342
|
1
|
|
2.
|
Измерительные провода
|
1
|
|
3.
|
Компакт диск с ПО
|
1
|
|
4.
|
Руководство по эксплуатации
|
1
|
|
5.
|
Шнур питания
|
1
|
|
6.
|
Интерфейс USB
|
1
|
