- Діапазон частот: 150 кГц ~ 3 ГГц
- Функція автоматичного встановлення
- Підлога шуму: ≦ -100 дБм
- Діапазон RBW: 30 кГц, 100 кГц, 300 кГц, 1 МГц
- Вимірювання ACPR / CHPW / OCBW
- 3 сліди в різних кольорах
- Функція розділеного вікна
- Функція граничного рядка
- Програмне забезпечення для дистанційного керування
- Презентаційний матеріал для навчальних курсів
- Інтерфейс підтримки: USB-пристрій / хост, RS-232C
Рішення Tune-Key для експериментальних курсів у галузі радіочастот та зв'язку

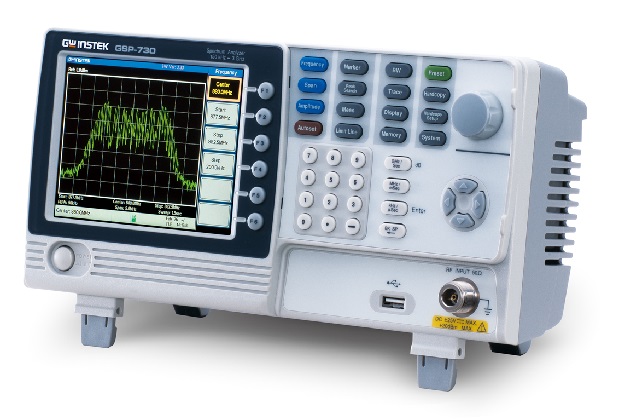

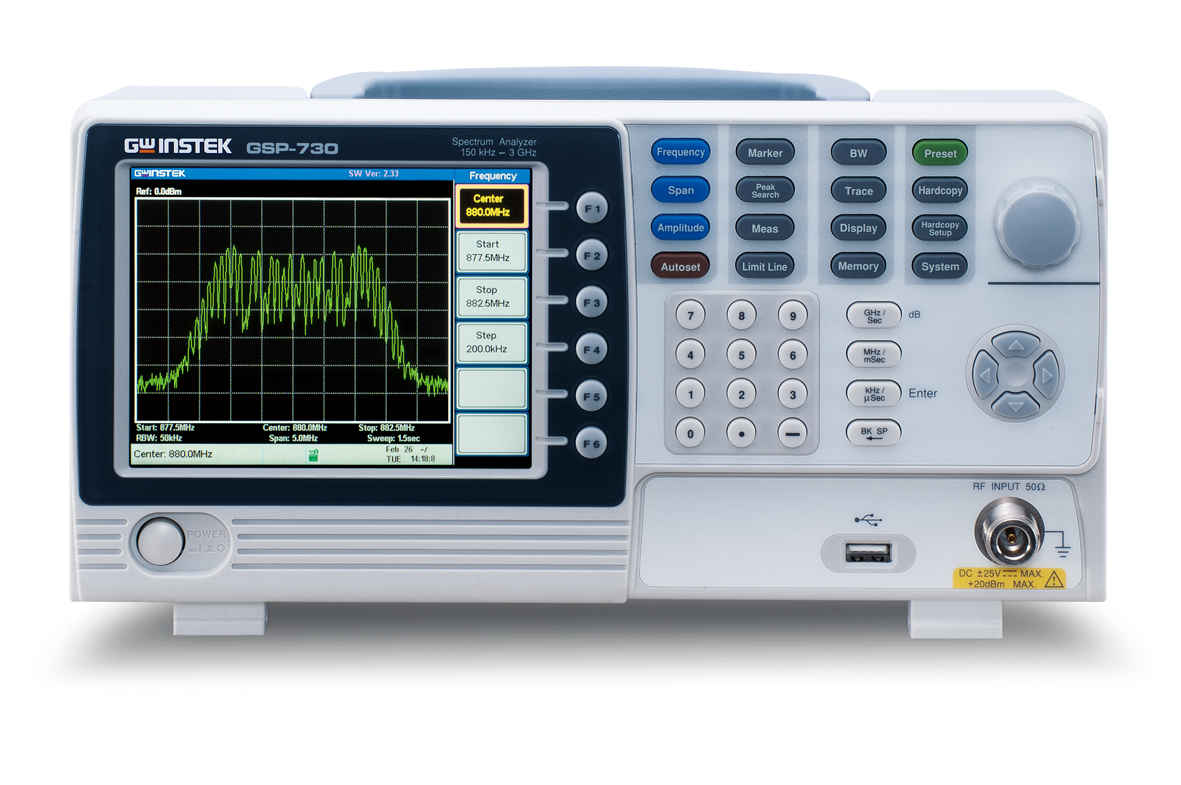

GW Instek GSP-730 - це аналізатор спектра на частоті 3 ГГц, в основному розроблений для задоволення вимог освітньої системи зв’язку. Бюджетна обмеженість та недостатній інструментарій викладання, як правило, є двома перешкодами для шкіл у забезпеченні високоякісних курсів для експериментів з радіочастотним зв’язком. Аналізатор помірного спектра, GSP-730, що має повнофункціональні функції, повинен надати разом із навчальним набором GRF-1300 / GRF-1300A унікальну позицію в галузі як економічне рішення "під ключ" для курсів експериментів з радіочастотною зв'язком 3 ГГц

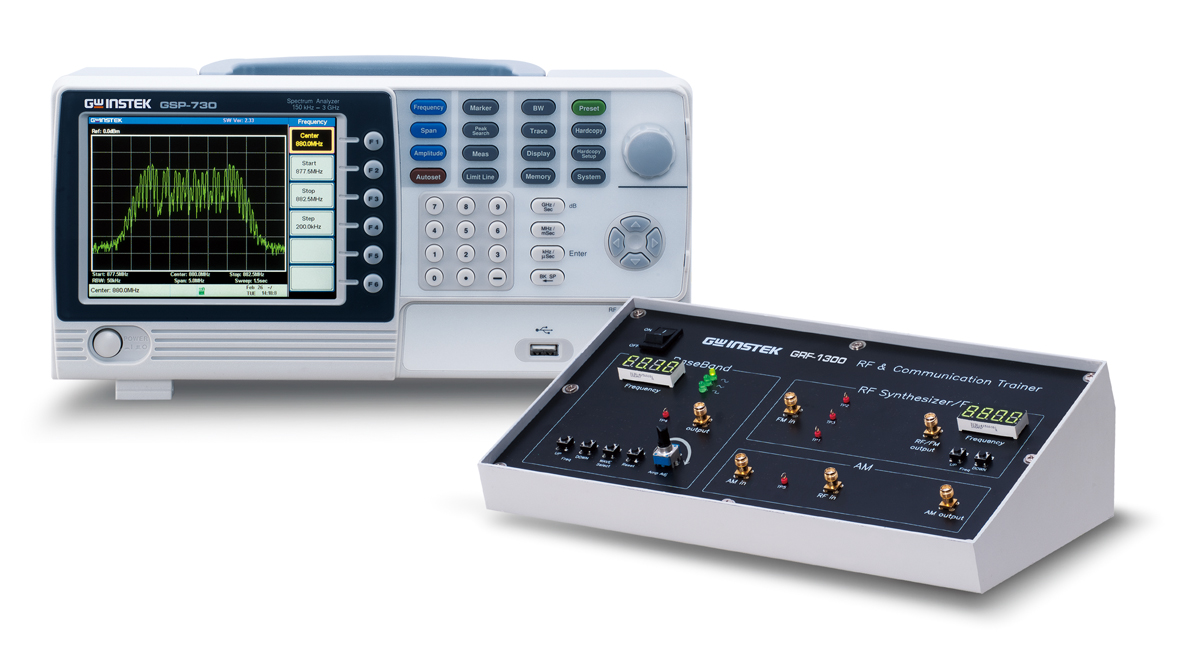

З його компонентами, аналізатором спектра GSP-730, тренажером GRF-1300 / GRF-1300A та ПК, належним чином підключеним, інтегрована матеріальна система для проведення поточних експериментів під час читання лекції. За допомогою ПК викладач може подати навчальний матеріал за допомогою слайда PowerPoint і одночасно керувати GSP-730 та GRF-1300 / GRF-1300A для проведення експериментів та отримання відображення спектра та зчитування параметрів на екрані ПК. GSP-730 та GRF-1300 / GRF-1300A легко перенесли поточні навчальні матеріали, включаючи слайди PowerPoint, підручник та програмне забезпечення для дистанційного керування, в електронну систему навчання
Поєднання GSP-730 та GRF-1300 / GRF-1300A утворює фундаментальну систему підготовки для класів радіочастотного зв'язку та телекомунікацій в університетах, коледжах, професійно-технічних школах та навчальних центрах як у військових, так і в приватних компаніях. Замість величезних витрат на встановлення нової навчальної системи, поєднання GSP-730 та GRF-1300 / GRF-1300A забезпечує економічне рішення для усунення двох перешкод, бюджетних обмежень та недостатності навчальних засобів
Технические характеристики:
|
Параметр
|
Значение
|
|
ЧАСТОТА
|
|
|
Частотный диапазон
|
16
|
|
Полоса обзора
|
GPS, 50 бит/с
|
|
Плотность фазовых шумов
|
До 3-х спутников, 250 бит/с
|
|
Скорость развертки
|
-65 … -160 дБм; точность ±1,0 дБм
|
|
ПОЛОСА ПРОПУСКАНИЯ
|
|
|
Фильтры ПЧ (RBW)
|
1 МГц, 300 кГц, 100 кГц, 30 кГц
|
|
Режим установки
|
Авто, ручной
|
|
АМПЛИТУДА
|
|
|
|
|
|
Диапазон измерений
|
От среднего уровня собственных шумов до +20 дБм
|
|
Макс. входной уровень
|
30 дБмВт, 25 Впост.
|
|
Средний уровень собственного шума (DANL)
|
≤ -100 дБм при установках: центральная частота 1 ГГц, фильтр ПЧ 30 кГц
|
|
Неравномерность АЧХ
|
± 3 дБ: 300 МГц…2,6 ГГц,
± 6 дБ: 80…300 МГц; 2,6…3 ГГц |
|
|
|
|
Погрешность установки опорного уровня
|
± 2 дБ: 1 ГГц, полоса обзора 5 МГц
|
|

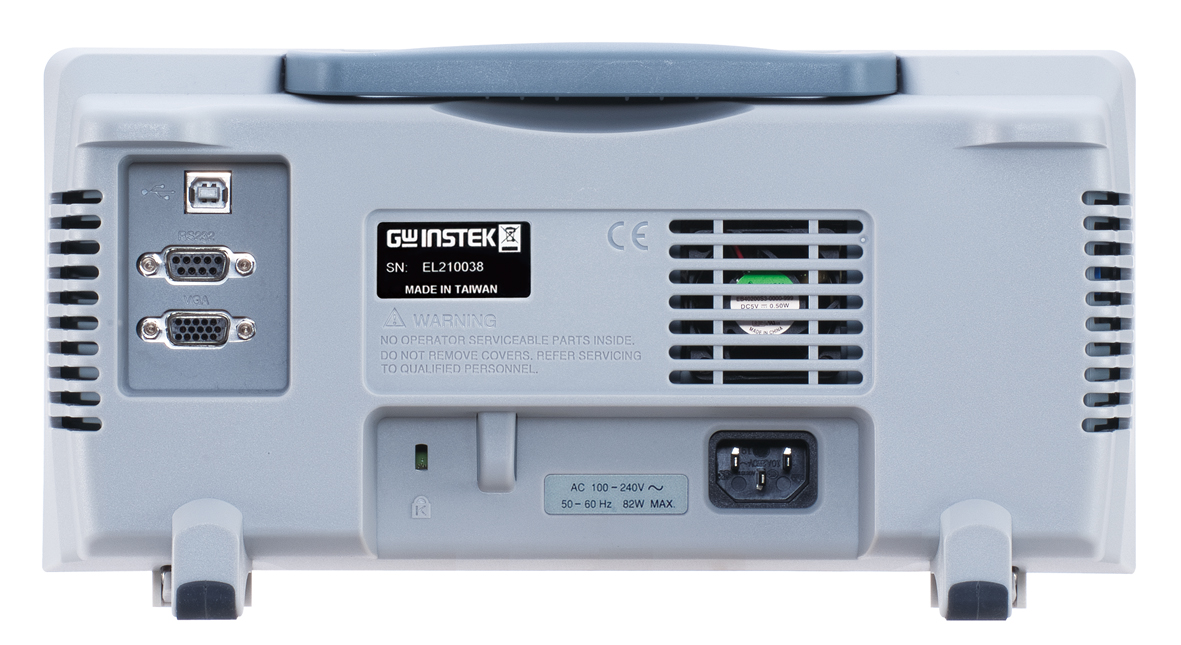

ВХОДЫ/ВЫХОДЫ
|
|
|
ВЧ вход
|
Соединитель N-типа; 50 Ом
|
|
ДУ
|
USB, RS232
|
|
Видеовыход
|
VGA
|
|
ОБЩИЕ ДАННЫЕ
|
|
|
Дисплей
|
ЖК, разрешение 640 х 480
|
|
Условия эксплуатации
|
+5… +45 °С
|
|
Габаритные размеры
|
296 х 153 х 105 мм
|
|
Масса
|
2,2 кг
|
|
Питание
|
100…240 В (автовыбор), 50/50 Гц
|
Комплект поставки GSP-730:
|
Наименование
|
Количество
|
|
Цифровой анализатор спектра GSP-730
|
1
|
|
Руководство по эксплуатации
|
1
|
|
Шнур питания
|
1
|
