- Діапазон частот: 9 кГц ~ 3,25 ГГц
- Стабільність частоти 0,025 ppm та швидкість старіння 1 ppm
- RBW: 1 Гц ~ 1 МГц (3dB), 6 дБ EMI-фільтр: 200 Гц, 9 кГц, 120 кГц, 1 МГц
- Найшвидший час розгортки: 204us
- Чутливість: -149 дБм / Гц (@PreAmp увімкнено)
- Вбудований попередній підсилювач, 50 дБ аттенюатор і функція послідовності
- Вбудована функція попереднього випробовування ЕМС, режим виявлення квазіпіку / середнього ЕМІ
- Вбудований аналіз 2FSK, демодуляція та аналіз AM / FM / ASK / FSK
- Вбудована точка P1dB, гармоніка, CHPW, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, смуга пропускання N-dB, маркер шуму, лічильник частоти, TDP, розгортка
- Вбудовані режими відображення спектрограми, топографічного зображення та розділеного вікна
- Програмне забезпечення для вимірювання EMI на пульті дистанційного керування: SpectrumShot
- Інтерфейс дистанційного керування: LAN, USB, RS-232
- Параметри: Генератор відстеження, інтерфейс GPIB

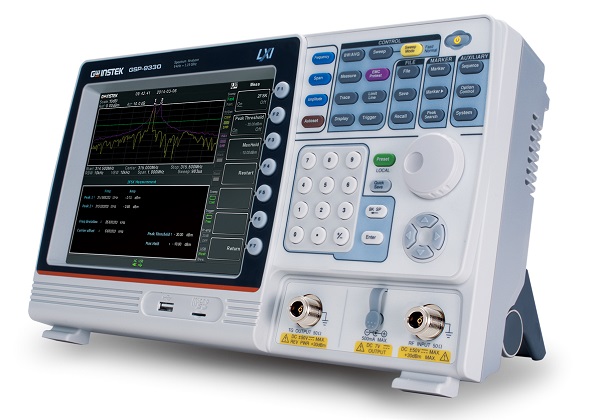

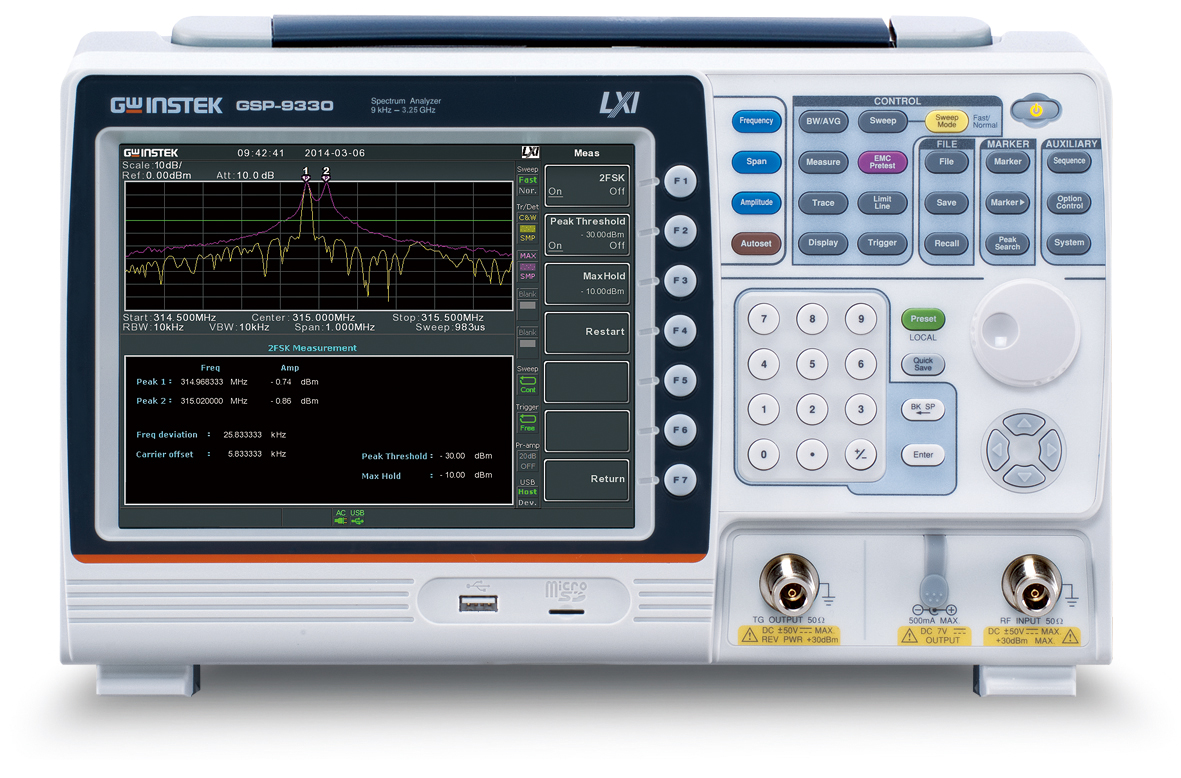

Новий GSP-9330, аналізатор спектра високої швидкості з частотою 3,25 ГГц, забезпечує найшвидшу швидкість розгортки 204 мкс. Користувачі, завдяки високошвидкісному розгортковому часу, можуть легко обробляти та аналізувати сигнали модуляції. Ключами для обробки модульованих сигналів є швидкий час розгортки та функції демодуляції сигналу. На додаток до аналогової функції AM / FM демодуляції та аналізу, GSP-9330 також забезпечує цифровий сигнал ASK / FSK та можливості демодуляції та аналізу 2FSK. В даний час питання електромагнітної сумісності дуже важливі для процесів проектування продукту. Таким чином, GSP-9330 включив рішення для попереднього випробовування ЕМС для полегшення тестів ЕМС. Прості та легкі процедури попереднього тестування EMC від GSP-9330 можуть надзвичайно скоротити терміни запуску продуктів
Найшвидша розгортка до 204 мкс:
Для вимірювання сигналів швидкість є однією із специфікацій, яку слід враховувати. Мабуть, це найважливіша специфікація. GSP-9330 забезпечує швидкість розгортки до 204 мкс. Користувачі, за допомогою швидкісного часу розгортки, можуть легко вловлювати перехідні сигнали, такі як система контролю тиску в шинах (TPMS), сигнали модуляції частоти / амплітуди, сигнали стрибків частоти Bluetooth, налаштований генератор або інші перешкодні сигнали під діапазоном ISM
Аналіз та обробка сигналів модуляції:
Ключами для обробки модульованих сигналів є швидкий час розгортки та функція демодуляції сигналу. На додаток до аналогової функції AM / FM демодуляції та аналізу, GSP-9330 також надає можливість демодуляції цифрових сигналів ASK / FSK. Для широко використовуваних, недорогих та низькоспоживаних енергетичних сигналів модуляції 2FSK, GSP-9330 також забезпечує повну функцію тестування та аналізу для задоволення вимог
Технические характеристики:
|
Параметр
|
Значение
|
|
Частота
|
|
|
Частотный диапазон
|
9 кГц...3250 МГц
|
|
Погрешность источника опорной частоты
|
± 2,045 *10 - 6
|
|
Погрешность измерения частоты F маркером
|
±(2,045*10- 6F изм +1 Гц)
|
|
Полоса обзора
|
100 Гц... 3,25 ГГц (разрешение 1 Гц)
|
|
Плотность фазовых шумов
|
- 88 дБ н/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
- 95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц - 113 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
|
Скорость развертки
|
22 мс...1000 с (при нулевой полосе обзора > ), 50 мкс...1000 с (при полосе обзора 0)
|
|
Режимы развертки
|
Непрерывный, однократный
|
|
Полоса пропускания
|
|
|
Полоса пропускания
|
10 Гц ... 10 кГц (шаг 1 - 3 ), 10 кГц ... 1 МГц (шаг 10%), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц , 1 МГц ( - 6 дБ)
|
|
Погрешность установки полосы пропускания
|
± 8 % (ном.) при ПЧ = 1 М Гц, ± 5 % (ном.) при ПЧ < 1 М Гц
|
|
Избирательность по уровням (60 дБ/ 3 дБ)
|
4,5:1
|
|
Полоса пропускания видео
|
1 Гц...1 МГц (шаг 1 - 3 - 10)
|
|
Полоса пропускания
|
|
|
Диапазон измерений
|
От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц; до + 21 дБ в полосе от 1 МГц до 10 МГц, до + 30 дБ в полосе от 10 МГц до 3 ,25 ГГц
|
|
Аттенюатор
|
0 ... 50 дБ ( шаг 1 дБ)
|
|
Погрешность аттенюатора
|
± 0,15 дБ
|
|
Предусилитель
|
18 дБ, 1 МГц...3,25 ГГц
|
|
Максимальный входной уровень
|
33 дБмВт, постоянное 50 В
|
|
Уровень компрессии на 1 дБ
|
0 дБ при несущей частоте ≥ 50 МГц без предусилителя, - 22дБ при несущей частоте ≥ 50 МГц с предус илителем
|
|
Средний уровень собственного шума ( DANL )
|
С выключенным предусилителем:
- 93 дБм: 9 кГц...100 кГц - 90 дБм - 3х( F /100 кГц) дБ: 100 кГц...1 МГц - 119 дБм: 1 МГц...3 ГГц С включенным предусилителем: - 108 дБм - 3х( F /100 кГц) дБ: 100 кГц...1 МГц - 139 дБм: 1 МГц...10 МГц - 137 дБм + 3х( F /1 ГГц) дБ: 1 МГц...3 ГГц Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, VBW 10 Гц, полоса обзора 500 МГц, опорный уровень - 60 дБ, усреднение > 40 |
|
Пределы допускаемой относительной погрешности измерения у ровня на частоте 160 МГц
|
С выключенным предусилителем: ± 0,3 дБ
С включенным предусилителем: ± 0,4 дБ |
|
Нелинейность логарифмической шкалы
|
± 1,5 дБ, частота > 1 МГц , опорный уровень от 0 до – 50 дБм
|
|
Неравномерность АЧХ
|
С выключенным предусилителем:
± 0 ,5 дБ: 100 кГц...2 ГГц ± 0,7 дБ: 2 ГГц...3,25 ГГц С включенным предусилителем: ± 0,6 дБ: 1 МГц...2 ГГц ± 0,8 дБ: 2 ГГц...3,25 ГГц |
|
Погрешность полосы пропускания при ее переключении
|
± 0,15 дБ: относительно установленной RBW 10 кГц
|
|
Гармонические искажения второго порядка ( SHI )
|
35 дБ м: 10 МГц...775 МГц
60 дБм: 775 МГц...1, 625 ГГц |
|
Интермодуляционные искажения третьего порядка ( TOI )
|
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ >1 дБм при 300 МГц...3 ,25 ГГц
Предусилитель выкл., уровень: - 30 дБм, аттенюат ор 0 дБ |
|
Детекторы графика
|
Положительного пика, о трицательного пика , мгновенного значения, нормальный, СКЗ
|
|
Функции трассировки
|
Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение
|
|

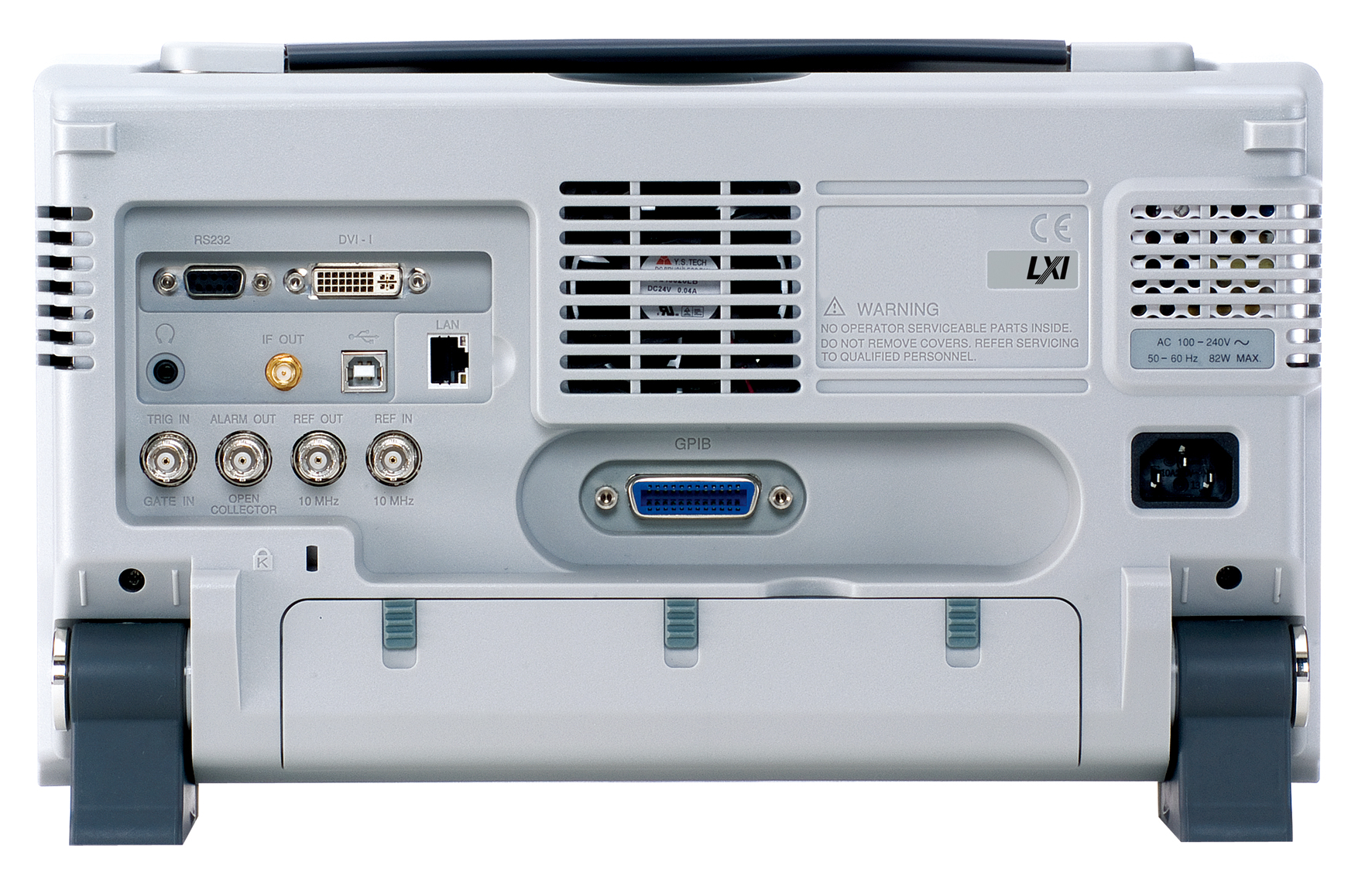

Входы/Выходы
|
|
|
ВЧ вход
|
Соединитель N - типа; 50 Ом ; КСВН < 1,6 (300 кГц...3 ,25 ГГц, ослабление > 10 дБ)
|
|
Внешняя синхронизация
|
Соединитель BNC - типа; входная амплитуда 3,3 В ( CMOS )
|
|
Вход /выход опорной частоты
|
Соединитель BNC - типа: 10 МГц, 50 Ом , - 5 дБм...+10 дБм
|
|
ДУ
|
LAN, USB, RS 232
|
|
Выход питания DC
|
7 В/500 мА; разъем SMB
|
|
Выход ПЧ
|
Соединитель SMA - типа, ПЧ = 886 МГц, 50 Ом, выход - 25 дБм (10 дБ аттенюатор, вход 0 дБм @1 ГГц)
|
|
Медиа выходы
|
Видео DVI - I , аудио 3,5мм jack моно
|
|
Общие данные
|
|
|
Внутренняя память
|
16 МБ
|
|
Дисплей
|
8,4 ” , ЖК, разрешение 800 х600
|
|
Потребляемая мощность
|
< 65 Вт
|
|
Условия эксплуатации
|
+5...+45 ° С
|
|
Габаритные размеры
|
210х350х100 мм
|
|
Вес
|
< 4,5 кг
|
Комплект поставки GSP-9330:
|
№
|
Наименование
|
Количество
|
|
1
|
Анализатор спектра цифровой GSP-9330
|
1
|
|
2
|
Шнур питания
|
1
|
|
3
|
Руководство по эксплуатации
|
1
|
