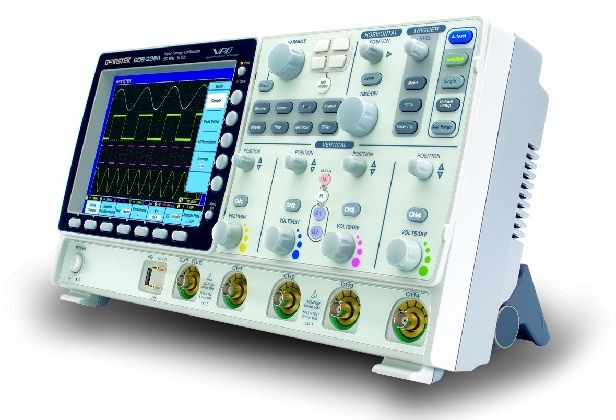

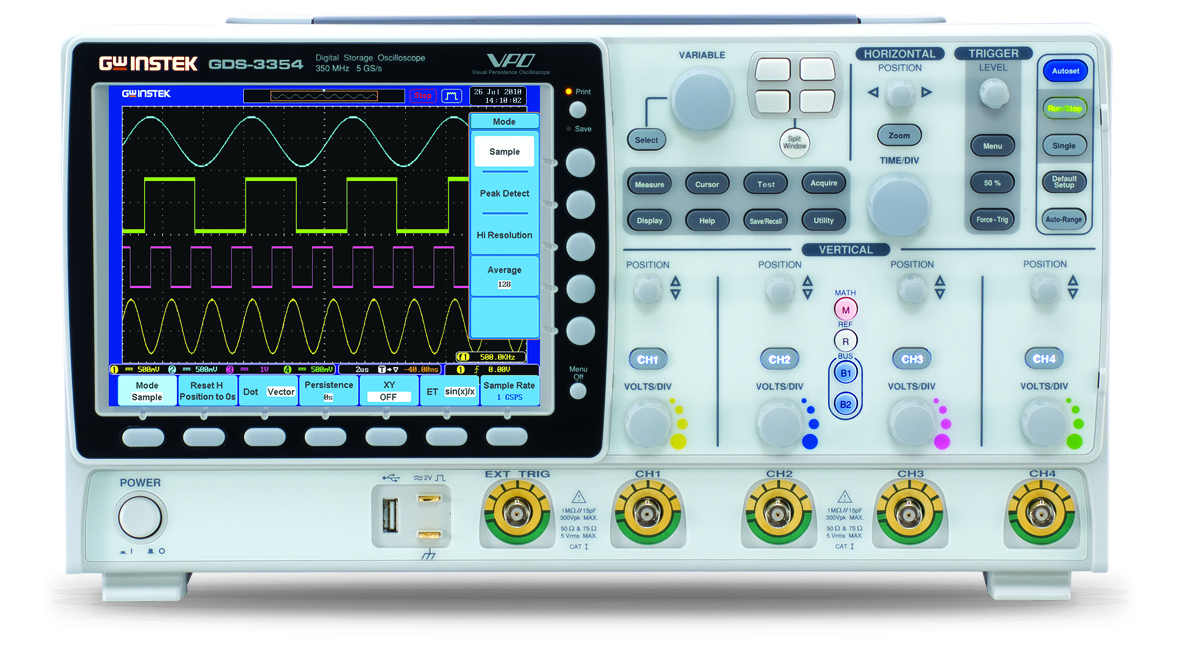

Серія цифрових запам'ятовуючих осцилографів GDS-3000 має високі технічні характеристики, функціональною насиченістю і надійністю, і відносно невисокою ценой.500 / 350/250/150 МГц з 2/4 каналами500/350/250/150 МГц з 2/4 каналами
- Частота дискретизації 5 ГСа / с RT або 100 ГСа / с ET
- Незалежна пам’ять для кожного каналу
- Технологія VPO
- Великий 8-дюймовий дисплей 800x600
- Функція розділеного екрану
- 3 вбудовані імпеданси (50 Ом / 75 Ом / 1 МОм)
- Програмне забезпечення для аналізу потужності (необов’язково)
- Програмне забезпечення для аналізу послідовної шини для I2C, SPI та UART (додатково)
Серія GDS-3000 - це платформа з 4 вхідних каналів, пропускна здатність 500 МГц, частота дискретизації 5 ГСа / с та дисплей сигналу VPO. Функція розділеного екрану була розроблена для задоволення вимог тестування кількох вікон та мультисигналів у галузі досліджень та виробництва. Додаткове програмне забезпечення для аналізу потужності та додаткове програмне забезпечення для аналізу послідовної шини доступні для полегшення завдань інженера при випробуванні та виробництві відповідних продуктів
Диференціальний зонд, GDP-025, GDP-050 & GDP-100 та поточні зонди, GCP-020, GCP-100 та GCP-530 & GCP-1030, поставляються разом із серією GDS-3000, щоб запропонувати комплексні рішення для широке застосування в галузях промисловості, сферах послуг та освіти. Серія GDS-3000, високотехнологічна платформа з продуманими функціями, приносить дуже високу цінність для споживачів як на ринку загального призначення, так і на професійному ринку
Технические характеристики:
В осциллографах серии GDS-3000 предусмотрена опциональная возможность установки GPIB интерфейса.
|
|
GDS-3504
|
GDS-3502
|
GDS-3354
|
GDS-3352
|
GDS-3254
|
GDS-3252
|
GDS-3154
|
GDS-3152
|
|
Технология сигнала
|
VPO (Visual Persistence Oscilloscope - Визуальный Запоминающий Осциллограф))
|
|||||||
|
Дисплей
|
8" TFT LCD SVGA
|
|||||||
|
Полоса (МГц)
|
500
|
500
|
350
|
350
|
250
|
250
|
150
|
150
|
|
Число каналов
|
4
|
2
|
4
|
2
|
4
|
2
|
4
|
2
|
|
Объем памяти
|
25000 выборок на канал
|
|||||||
|
Частота дискретизации
|
4GSa/s (RTS)
100GSa/s (ETS)
|
5GSa/s (RTS)
100GSa/s (ETS) |
||||||
|
Вертикальное разрешение
|
8-bit
|
|||||||
|
Вертикальная чувствительность
|
2mV/div ~ 5V/div(@1MΩ)
2mV/div ~ 1V/div (@50/75Ω)
|
|||||||
|
Диапазон временной развертки
|
1ns/div ~ 100s/div
(1-2.5-5 increments) |
|||||||
|
Входное сопротивление
|
1MΩ / 75Ω / 50Ω
|
|||||||
|
Авто измерение
|
28
|
|||||||
|
Внутренняя память
|
24 осциллограммы
|
|||||||
|
Память настройки панели
|
20
|
|||||||
|
Авто настройка
|
V
|
|||||||
|
Авто/Новмальный триггер
|
V
|
|||||||
|
ALT Trigger
|
V
|
|||||||
|
TV Trigger
|
V
|
|||||||
|
Cursor Readout
|
V
|
|||||||
|
XY Mode
|
V
|
|||||||
|
Zoom
|
V
|
|||||||
|
Go/NoGo
|
V
|
|||||||
|
Zoom FFT
|
V, *It Support From App Software.
|
|||||||
|
Counter Function
|
V
|
|||||||
|
Function Generator
|
-
|
|||||||
|
Logic Analyzer
|
-
|
|||||||
|
Data Logger
|
-
|
|||||||
|
Digital Storage
|
V
|
|||||||
|
Go/NoGo Output
|
V
|
|||||||
|
Interface
|
USB Host/Device, RS-232, GPIB(Opt.), Lan
|
|||||||
|
SVGA Output
|
V
|
|||||||
|
Buzzer Alarm
|
V
|
|||||||
|
PictBridge Compatible
|
V
|
|||||||
|
Battery Power Operation
|
-
|
|||||||
|
LED Indicators
|
-
|
|||||||
|
Z-Axis Input
|
-
|
|||||||
|
LabView Driver
|
V
|
|||||||
|
Power Source
|
AC 100V ~ 240V
|
|||||||
Комплектация осциллографов GDS-3000:
- Шнур питания – 1 шт.
- Делитель 1:1/1:10 – 2 шт.
- Осциллограф
- Руководство по эксплуатации
