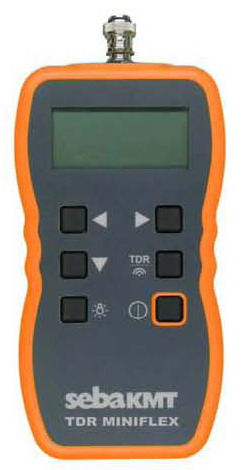

Miniflex
Виробник
SebaKMT (Німеччина)
Кишеньковий рефлектометр для визначення місця несправності в електричних мережах.
Основна ціна
TDR Мініфлекс - це професійний рефлектометр (Time Domain Reflectometer) і генератор звукових частот для визначення місць пошкодження в мідних кабелях зв'язку довжиною до 6.000 м. Високоякісна обробка сигналу дозволяє проводити виявлення в кабелі обривів, коротких замикань, місць з'єднань і муфт, вологи та інших змін повного опору.
Вбудований звуковий генератор дозволяє проводити відстеження та ідентифікацію жил. Завдяки погодженням повного опору і швидкості проходження v/2 можна застосовувати TDR Мініфлекс на багатожильних силових кабелях і кабелях зв'язку. Рефлектограмми з відстанню до пошкодження зображується на РК-дисплей з роздільною здатністю 64 x 128 Pixel. TDR Мініфлекс з генератором звукових частот має бризкозахищений і пилонепроникний корпус з ABS-пластика і відповідає міжнародним стандартам з якості та безпеки. З приладом поставляються сполучні кабелі і практична сумка.
Вбудований звуковий генератор дозволяє проводити відстеження та ідентифікацію жил. Завдяки погодженням повного опору і швидкості проходження v/2 можна застосовувати TDR Мініфлекс на багатожильних силових кабелях і кабелях зв'язку. Рефлектограмми з відстанню до пошкодження зображується на РК-дисплей з роздільною здатністю 64 x 128 Pixel. TDR Мініфлекс з генератором звукових частот має бризкозахищений і пилонепроникний корпус з ABS-пластика і відповідає міжнародним стандартам з якості та безпеки. З приладом поставляються сполучні кабелі і практична сумка.
Особливості Miniflex:
- Повний і професійний TDR-графік
- 11 вимірювальних діапазонів С7М про 6 км., тому гарна якість при зміні повного опору в діапазоні 7 м.
- Узгодження повного опору 25, 50, 75 і 100 Oм
- Вбудований генератор звукових частот для відстеження та ідентифікації жил
- Використовується для силових кабелів і кабелів зв'язку
- Компактний дизайн вагою менше 350g
- Бризкозахищений і пилонепроникний (IP54)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Діапазон вимірювань | 7,15, 30, 60, 120, 250, 500 m, 1, 2, 3, 6 km |
| Вибір діапазону | ручний |
| Точність | 1% діапазону вимірювання |
| v/2 установка | 1% … 99% |
| 2,5 … 148,5 m/µs | |
| Висота пульсу | 5 Vss (холостий хід) |
| Узгодження пов. опору | встан. 25,50,75 і 100 Ω |
| Ширина пульсу | 3 ns … 3 ms |
| Швидкість вимірювання окр. або тривалий вимір | окр. або тривалий вимір (вимірювання за секунду крім діапазонів 3 і 6 км.) |
| Генератор звукових частот | 810 ... 1110 Hz |
| Самовідключення | 1, 2, 3, 5 хв. або неактивний |
| Живлення | 4 x AA батареї |
| Дисплей | 64 x 128 Pixel РК, освітлений |
| Міцність напруги | 250 V AC |
| Чутливість | хв. 3 Pixel відображення при 4 km |
| Роб. температура | -10 … 50 °C |
| Температура зберігання | -20 … 70 °C |
| Безпека | IEC61010-1; EN 60950 |
| EMC | BS/EN 61326-1 |
| Клас захисту | IP54 |
| Габарити | 165 x 90 x 37мм |
| Вага | 350 г. |
КОМПЛЕКТАЦІЯ
Стандартний комплект поставки Miniflex:
- TDR Miniflex
- Комплект проводів
- Ремінь
- Керівництво
