PQM-700
Анализатор параметров качества электрической энергии PQM-700UA.
Аналізатор параметрів якості електричної енергії використовіються для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах електропостачання
Основні характеристики:
- годинник реального часу ± 0,3 с / 24 години
- автоматичне формування протоколів реєстрації
- ступінь захисту корпусу IP65
Вимірювання і реєстрація:
- напруги постійного і змінного струму L1, L2, L3, N (чотири вимірювальних входу). Мінімального, максимального, середнього і миттєвих значень напруги. Можливо спільне використання з трансформаторами напруги
- сили постійного і змінного струму L1, L2, L3, N (чотири вимірювальних входу). Мінімального, максимального, середнього і миттєвих значень сили струму. Можливо спільне використання з трансформаторами струму. Діапазон вимірювання залежить від типу струмовимірювальних кліщів: гнучкі кліщі F-1, F-2, F-3 (до 3000 А АС, відрізняються максимальним діаметром обхвату), кліщі C-4 (1000 A AC) і кліщі C-6 (10 A AC), C-7 (100 А AC)
- коефіцієнта пікових значень напруги і струму
- частоти від 40 Гц до 70 Гц
- потужності: активної (P), реактивної (Q), потужності спотворень (D), повної (S)
- енергії: активної (EP), реактивної (EQ), повної (ES)
- коефіцієнта потужності cosφ, tgφ
- коефіцієнта гармонійних втрат (К-фактор)
- до 40-ї гармоніки напруги і струму
- сумарного коефіцієнта гармонійних складових напруги THD U і THD I
- короткочасної та тривалої дози флікера Pst і PLT
- несиметрії по струму і напрузі
- перенапруг, провалів, переривань з можливістю збереження осцилограм
- осциллограмм струму і напруги для кожного періоду усереднення
Програмне забезпечення:
Програмне забезпечення SONEL Analysis 4 - додаток необхідний для налаштування і аналізу даних реєстрації
Конфігурація аналізатора:
- можливість налаштування вимірювального приладу та формування протоколу вимірювань
- установка номінальних параметрів мережі: напруга (фазна / лінійне), частота, тип мережі
- установка параметрів трансформаторів напруги та / або струму
- вибір періоду усереднення
- розклад запуску і зупинки реєстрації
- установка типу струмовимірювальних кліщів
- умова запуску реєстрації: безпосереднє, порогове значення, відповідно до розкладу
- режим вимірювання в реальному часі
- широкий набір налаштувань представлення та аналізу (звітів) даних реєстрації
Призначення і область застосування:
PQM-700 розроблений для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах з номінальними частотами 50/60 Гц.

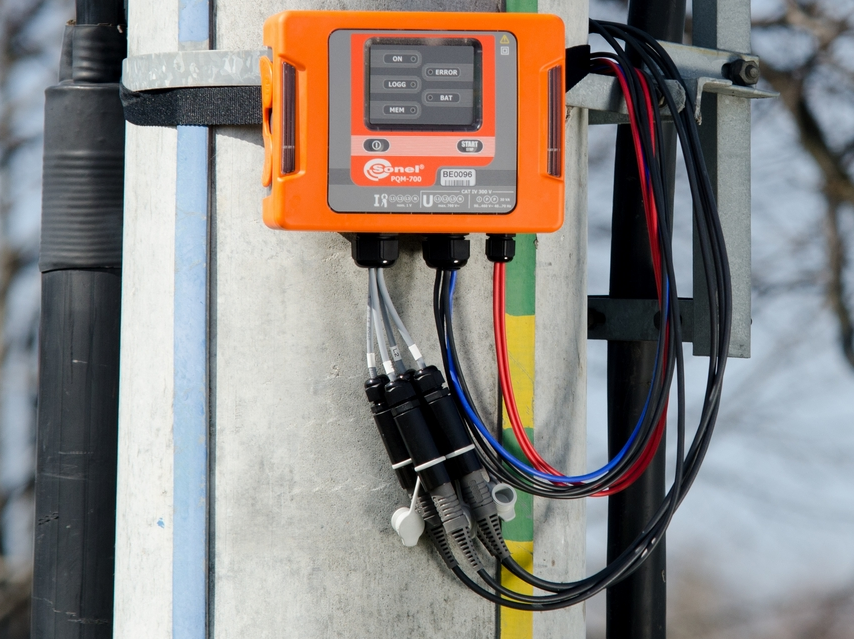

PQM-700 адаптований для роботи в складних погодних умовах, не сприйнятливий до електричних полів (можлива установка безпосередньо на ЛЕП). Ступінь захисту корпусу відповідає IP65.
Конструкція реєстратора дозволяє йому працювати при температурі від -20 ° С до + 55 ° C. Стабільна робота при негативних температурах забезпечується за рахунок вбудованого підігріву.
У разі відключення зовнішнього живлення, робота вимірювача буде підтримуватися за рахунок внутрішньої Li-Ion (літій-іонної) акумуляторної батареї.
Технические характеристики:
|
Параметр
|
Диапазон измерений и
условия |
Разрешение
|
Предел допускаемой абсолютной погрешности измерения
|
|
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40...70 Гц)
|
20 %×Unom ≤ URMS ≤ 120 %×Unom для Unom ≥ 100 В
|
0,01 %×Unom
|
± 0,005 Unom
|
|
Частота переменного тока f
|
От 40 до 70 Гц для 10 %×Unom ≤ URMS ≤ 120 %×Unom
|
0,01 Гц
|
± 0,05 Гц
|
|
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1...40)
|
От 0 до 200 % Unom
|
0,01 %×Unom
|
± 0,0015×Unom
(UH, h изм <0,03×Unom)
±0,05×UH, h изм
(UH, h изм ≥0,03×Unom
|
|
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2...40)
|
От 0 до 100 % (для URMS > 1 %×Unom)
|
0,1 %
|
± 0,05×THDUизм
|
|
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40...70 Гц) IRMS
|
Без использования клещей
|
||
|
От 0 до 1 В (3,6 ВP-P) K = 1000 А / 1 В
|
0,01 % Inom
|
± 0,01 %×Inom
|
|
|
С гибкими клещами F-1, F-2, F-3
|
|||
|
От 1 до 3000 А (~) (10000 АP-P)
|
0,01 %×Inom
|
± 0,01×IRMS изм
± 0,02×IRMS изм
(с учетом доп. погрешности от положения)
|
|
|
С измерительными клещами C-4
|
|||
|
От 0,1 до 10 А (~)
От 10 до 50 А (~)
От 50 до 200 А (~)
От 200 до 1000 А (~)
От 1000 до 1200 А (~) (3600 АP-P)
|
0,01 %×Inom
|
± (0,02 × IRMS изм + 0,1 А)
± 0,03 × IRMS изм
± 0,015 × IRMS изм
± 0,0075 × IRMS изм
± 0,005 × IRMS изм
|
|
|
С измерительными клещами C-6
|
|||
|
От 0,01 до 0,1 А (~)
От 0,1 до 1 А (~) От 1 до 12 А (~) (36 АP-P) |
0,01 %×Inom
|
± (0,03×IRMS изм + 1 mА)
± 0,025×IRMS изм
± 0,01×IRMS изм
|
|
|
С измерительными клещами C-7
|
|||
|
От 0,01 до 100 А (~) (360 АP-P)
|
0,01 %×Inom
|
± (0,005×IRMS изм + 0,02 А)
|
|
|
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1...40)
|
В зависимости от типа используемых клещей (см. характеристики IRMS)
|
0,01 %×Inom
|
± 0,005×Inom
(IH, h<0,1×Inom)
± 0,05×IH, h
( IH, h≥0,1×Inom)
|
|
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2...40)
|
От 0 до 100 % (для IRMS > 1 %×Inom)
|
0,1 %
|
± 0,05×THDIизм
|
|
Активная мощность P и активная энергия EP
|
80 %×Unom ≤ URMS ≤ 120 %×Unom
2 %×Inom ≤ IRMS ≤ Inom
|
Зависит от Unom и Inom
|
± 0,01 × √(δU2+δI2+δP2) × P(Ep)изм
|
|
Реактивная мощность Q и реактивная энергия EQ
|
80 %×Unom ≤ URMS ≤ 120 %×Unom
2 %×Inom ≤ IRMS ≤ Inom
|
Зависит от Unom и Inom
|
± 0,01 × √(δU2+δI2+δP2) × Q(EQ)изм
|
|
Полная мощность S и полная энергия ES
|
80 %×Unom ≤ URMS ≤ 120 %×Unom
2 %×Inom ≤ IRMS ≤ Inom
|
Зависит от Unom и Inom
|
± 0,01 × √(δU2+δI2) × S(ES)изм
|
|
Коэффициент мощности PF
|
От 0 до 1
Для 50 %×Unom ≤ URMS ≤ 150 %×Unom 10 %×Inom ≤ IRMS ≤ Inom
|
0,01
|
± 0,03
|
|
Активная и реактивная мощность гармоник
|
80 % Unom ≤ URMS < 120 % Unom
5 % Inom ≤ IRMS ≤ Inom
|
Зависит от Unom и Inom
|
± √(δUh2+δIh2+δPh2) ×
|
|
Коэффициент сдвига фаз cosφ (DPF)
|
От 0 до 1
Для 50 %×Unom ≤ URMS ≤ 120 %×Unom
10 %×Inom ≤ IRMS ≤ Inom
|
0,01
|
± 0,03
|
|
Угол сдвига фаз между напряжением и силой тока φU, I
|
От -180° до +180°
|
0,01°
|
± 1°
|
|
Кратковременная доза фликера Pst
|
От 0,4 до 10
Для URMS ≥ 80 %×Unom
|
0,01
|
± 0,1×Pstизм
|
|
Длительная доза фликера Plt
|
От 0,4 до 10
Для URMS ≥ 80 %×Unom
|
0,01
|
± 0,1×Pltизм
|
|
Угол сдвига фаз напряжений φU
|
От -180° до +180°
|
0,01°
|
±1°
|
|
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1
|
От 0 до 10 %
80 %×Unom ≤ URMS≤ 150 %×Unom
|
0,1 %
|
± 0,3 %
|
|
Угол сдвига фаз силы токов φI
|
От -180° до +180°
|
0,01°
|
± 1°
|
|
Неопределенность часов реального времени RTC (от -20°С до +55°С)
|
часы: минуты: секунды: миллисекунды
|
1 мс
|
± 0,3 с / 24 часа
|
URMS - измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение)
IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение)
Unom - номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 до 690 В
Inom - номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей)
K - коэффициент масштабного преобразования входных для токовых разъемов анализатора
h - порядковый номер гармоники
UH, h изм - измеренное значение среднеквадратического значения гармонических составляющих напряжения
IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока
THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения
THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока
P(Ep)изм - измеренное значение активной мощности (активной энергии)
Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии)
S(ES)изм - измеренное значение полной мощности (полной энергии)
Pst изм - измеренное значение кратковременной дозы фликера
Plt изм - измеренное значение длительной дозы фликера
