PQM-710

Виробник SONEL (Польща)

Аналізатор параметрів якості електричної енергії PQM-710.
Основна ціна

Призначення і область застосування:

PQM-710 розроблений для проведення реєстрації та аналізу параметрів якості електричної енергії в мережах. Програмне забезпечення Sonel Analysis дозволяє швидко провести налаштування приладу і сформувати звіт

PQM-710 адаптований для роботи в складних погодних умовах: діапазон температур від -20 ° до + 55 ° С. Стабільна робота при негативних температурах забезпечується за рахунок вбудованого нагрівача. Ступінь захисту корпусу відповідає IP65. Аналізатор може безперервно працювати, живлячись від тестованої мережі змінної напруги. У разі відключення зовнішнього живлення, робота вимірювача підтримується від внутрішньої акумуляторної батареї

Функціональні можливості:

  • повна відповідність класу А
  • реєстрація сигналів управління
  • GPS модуль для синхронізації часу
  • GSM модуль і Wi-Fi модуль для обміну даними (налаштування, управління, зчитування даних)

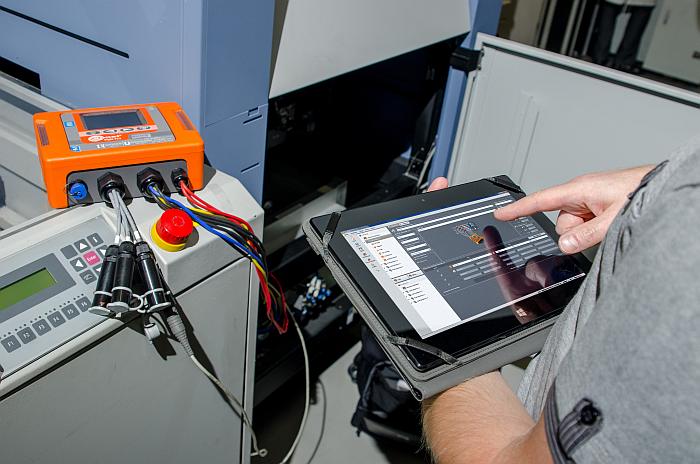

  • налаштування вимірювача і аналіз збережених даних здійснюється за допомогою планшетного комп'ютера з адаптованим ПО
  • вбудований блок живлення з широким діапазоном номінальних вхідних напруг 90 ... 760В змінного або постійного струму
  • робота від внутрішнього акумулятор при відключенні живлення
  • одночасна реєстрація двох масивів даних (робота по стандарту і призначені для користувача налаштування)
  • ступінь захисту корпусу IP65
  • автоматичне формування протоколів реєстрації

Вимірювання і реєстрація:

  • напруги постійного і змінного струму L1, L2, L3, N, PE (п'ять вимірювальних входів). Мінімального, максимального, середнього і миттєвих значень напруги. Можливе спільне використання з трансформаторами напруги
  • сили постійного і змінного струму L1, L2, L3, N (чотири вимірювальних входи). Мінімального, максимального, середнього і миттєвих значень сили струму. Можливе спільне використання з трансформаторами струму. Діапазон вимірювання залежить від типу струмовимірювальних кліщів: гнучкі кліщі F-1, F-2, F-3 (до 3000 А), кліщі C-4 (1000 A) і кліщі C-6 (10 A), C-7 (100 А)
  • коефіцієнта пікових значень напруги і струму
  • частоти від 40 Гц до 70 Гц
  • потужності: активної (P), реактивної (Q), потужності порушень (D), повної (S)
  • енергії: активної (EP), реактивної (EQ), повної (ES)
  • коефіцієнта потужності cosφ, tgφ
  • коефіцієнта гармонійних втрат (К-фактор)
  • до 50-ї гармоніки напруги і струму
  • інтергармонік напруги і струму
  • сумарного коефіцієнта гармонійних складових напруги THD U і THD I
  • короткочасної і тривалої дози флікера PSTі PLT
  • несиметрія напруги і струму
  • перенапруг, провалів, переривань з можливістю збереження осцилограм
  • осциллограмм струму і напруги для кожного періоду усереднення

Програмне забезпечення SONEL Analysis 4:

  • версія спеціально адаптована під роботу на планшетному комп'ютері
  • можливість налаштування вимірювача і формування протоколу вимірювань
  • можливість налаштування чотирьох точок вимірювання: кожній точці відповідає свій алгоритм реєстрації, набір номінальних параметрів, обсяг пам'яті
  • установка номінальних параметрів мережі: напруга (фазна / лінійна), частота, тип мережі
  • установка параметрів трансформаторів напруги та / або струму
  • вибір періоду усереднення
  • розклад запуску і зупинки реєстрації
  • установка типу струмовимірювальних кліщів
  • умова запуску реєстрації: безпосереднє, порогове значення, відповідно до розкладу
  • режим вимірювання в реальному часі
  • широкий набір налаштувань представлення та аналізу (звітів) даних реєстрації

Стандартна комплектація:

  • Адаптер для підключення до однофазної мережі AZ-1
  • Антена GPS
  • Затискач «Крокодил» ізольований блакитний K02
  • Затискач «Крокодил» ізольований жовтий K02
  • Затискач «Крокодил» ізольований червоний K02
  • Затискач «Крокодил» ізольований чорний K01
  • Кабель послідовного інтерфейсу USB
  • Комплект для фіксації ременів
  • Набір для монтажу на DIN-рейці
  • Планшет
  • Ремені для кріплення на стовпі (2 шт)
  • З'єднувач електричний - адаптер AC-16
  • З'єднувач електричний - адаптер магнітний модель AM-4
  • З'єднувач електричний - адаптер з різьбленням M4 / M6, модель AR-1
  • Футляр L8
