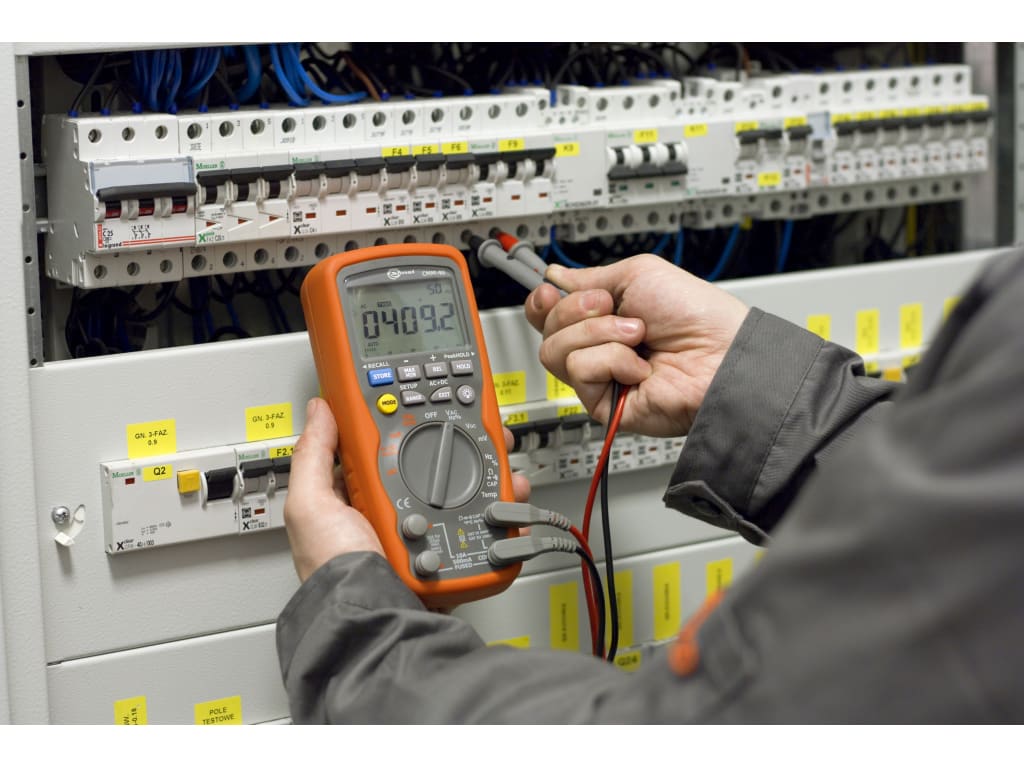

CMM-40 призначений для вимірювання основних електричних величин. Даний мультиметр є зручним, портативним і функціональним інструментом як в професійній діяльності, так і для побутового використання. Має великий контрастний дисплей з яскравою діодним підсвічуванням, а також ударостійкий і водонепроникний корпус
Функціональні особливості:
- вимір напруги постійного і змінного струму до 600 В
- вимір сили постійного і змінного струму до 10 А
- вимірювання електричного опору
- вимірювання електричної ємності
- вимірювання частоти змінного струму і коефіцієнта заповнення
- вимірювання температури
- контроль цілісності ланцюга
- тестування діодів
- автоматичний / ручний вибір діапазонів вимірювань
- фіксація максимального і мінімального значення вимірювання
- фіксування пікових значень постійних і змінних струмів і напруг> 1мс
- пам'ять результатів вимірювань
Технические характеристики:
|
Измерение напряжения постоянного тока
|
||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
400 мВ
|
0,1 мВ
|
± (0,06 % и.з. + 4 е.м.р.)
|
|
4 В
|
0,0001 В
|
± (0,06 % и.з. + 4 е.м.р.)
|
|
40 В
|
0,001 В
|
± (0,06 % и.з. + 4 е.м.р.)
|
|
400 В
|
0,01 В
|
± (0,06 % и.з. + 4 е.м.р.)
|
|
1000 В
|
0,1 В
|
± (0,1 % и.з. + 5 е.м.р.)
|
|
Измерение напряжения переменного тока True RMS
|
||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
400 мВ
|
0,01 мВ
|
± (1 % и.з. + 40 е.м.р.)
|
|
4 В
|
0,0001 В
|
± (1 % и.з. + 30 е.м.р.)
|
|
40 В
|
0,001 В
|
± (1 % и.з. + 30 е.м.р.)
|
|
400 В
|
0,01 В
|
± (1 % и.з. + 30 е.м.р.)
|
|
1000 В
|
0,1 В
|
± (1 % и.з. + 30 е.м.р.)
|
|
Частотный диапазон
|
от 50 до 1000 Гц
|
|
|
Измерение постоянного тока
|
||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
400 мкА
|
0,1 мкА
|
± (1 % и.з. + 3 е.м.р.)
|
|
4000 мкА
|
1 мкА
|
± (1 % и.з. + 3 е.м.р.)
|
|
40 мА
|
0,01 мА
|
± (1 % и.з. + 3 е.м.р.)
|
|
400 мА
|
0,1 мА
|
± (1 % и.з. + 3 е.м.р.)
|
|
10 А
|
0,01 А
|
± (1 % и.з. + 3 е.м.р.)
|
|
Измерение переменного тока True RMS
|
||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
400 мкА
|
0,1 мкА
|
± (1,5 % и.з. + 30 е.м.р.)
|
|
4000 мкА
|
1 мкА
|
± (1,5 % и.з. + 30 е.м.р.)
|
|
40 мА
|
0,01 мА
|
± (1,5 % и.з. + 30 е.м.р.)
|
|
400 мА
|
0,1 мА
|
± (1,5 % и.з. + 30 е.м.р.)
|
|
10 А
|
0,01 А
|
± (1,5 % и.з. + 30 е.м.р.)
|
|
Измерение сопротивления
|
||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
400 Ом
|
0,01 Ом
|
± (0,3 % и.з. + 9 е.м.р.)
|
|
4 кОм
|
0,0001 кОм
|
± (0,3 % и.з. + 4 е.м.р.)
|
|
40 кОм
|
0,001 кОм
|
± (0,3 % и.з. + 4 е.м.р.)
|
|
400 кОм
|
0,01 кОм
|
± (0,3 % и.з. + 4 е.м.р.)
|
|
4 МОм
|
0,0001 МОм
|
± (0,3 % и.з. + 4 е.м.р.)
|
|
40 МОм
|
0,001 МОм
|
± (2 % и.з. + 10 е.м.р.)
|
|
Измерение емкости
|
||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
40 нФ
|
0,001 нФ
|
± (3,5 % и.з. + 40 е.м.р.)
|
|
400 нФ
|
0,01 нФ
|
± (3,5 % и.з. + 40 е.м.р.)
|
|
4 мкФ
|
0,0001 мкФ
|
± (3,5 % и.з. + 10 е.м.р.)
|
|
40 мкФ
|
0,001 мкФ
|
± (3,5 % и.з. + 10 е.м.р.)
|
|
400 мкФ
|
0,01 мкФ
|
± (3,5 % и.з. + 10 е.м.р.)
|
|
4000 мкФ
|
0,0001 мкФ
|
± (5 % и.з. + 10 е.м.р.)
|
|
40 мФ
|
0,001 мФ
|
± (5 % и.з. + 10 е.м.р.)
|
|
Измерение частоты
|
||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
40 Гц
|
0,001 Гц
|
± (0,1 % и.з. + 1 е.м.р.)
|
|
400 Гц
|
0,01 Гц
|
± (0,1 % и.з. + 1 е.м.р.)
|
|
4 кГц
|
0,0001 кГц
|
± (0,1 % и.з. + 1 е.м.р.)
|
|
40 кГц
|
0,001 кГц
|
± (0,1 % и.з. + 1 е.м.р.)
|
|
400 кГц
|
0,01 кГц
|
± (0,1 % и.з. + 1 е.м.р.)
|
|
4 МГц
|
0,0001 МГц
|
± (0,1 % и.з. + 1 е.м.р.)
|
|
40 МГц
|
0,001 МГц
|
± (0,1 % и.з. + 1 е.м.р.)
|
|
100 МГц
|
0,01 МГц
|
не нормируется
|
|
Чувствительность
|
0,8 В rms мин, от 20 до 80 % коэффициент заполнения и <100 кГц;
5 В rms мин, от 20 до 80 % коэффициент заполнения и > 100 кГц |
|
|
Коэффициент заполнения
|
||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
0,1...99,9 %
|
0,01 %
|
± (1,2 % и.в. + 2 е.м.р.)
|
|
Длительность импульса
|
100 мкс...100 мс
|
|
|
Частота
|
5 Гц...150 кГц
|
|
|
Измерение температуры
|
||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
-50…1200 °C
|
0,1 °C
|
± (1 % и.з. + 2,5 °C)
|
|
-58…2192 °F
|
0,1 °F
|
± (1 % и.з. + 4,5 °F)
|
|
Основные параметры
|
||
|
Категория безопасности
|
III 1000 V
|
|
|
Элемент питания
|
9 В типа 6LR61
|
|
|
Тестирование диодов
|
I=0,9 мА, U0=2,8В (DC)
|
|
|
Целостность цепи
|
I< 0,3 мA, звуковая индикация R < 50 Ом
|
|
|
Превышение диапазона
|
OL индикатор
|
|
|
Входное сопротивление
|
>10MОм В DC и >9MОм В AC
|
|
|
Дисплей
|
ЖК 40 000 знаков, барограф
|
|
|
Габаритные размеры
|
187 × 81 × 55 мм
|
|
|
Масса
|
342 г
|
|
Основная комплектация:
- Мультиметр CMM‐40 - 1 шт.
- Комплект измерительных проводов CMP - 1 шт.
- Термопара - 1 шт.
- Элемент питания алкалиновый 9V 6LR61 - 1 шт.
- Руководство по эксплуатации
