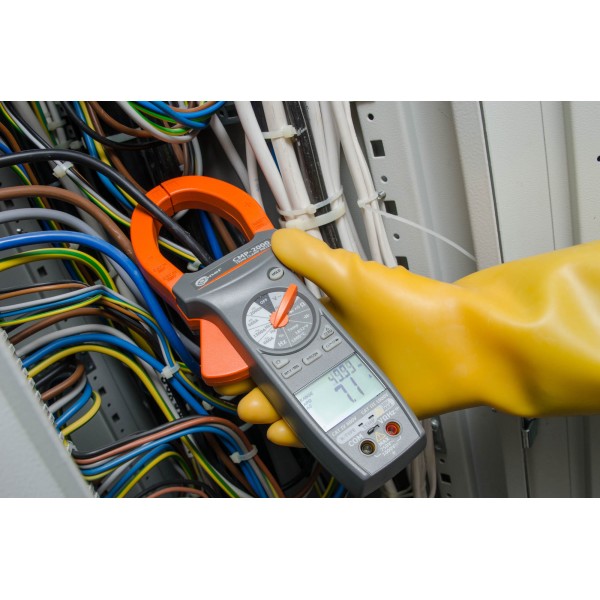

CMP-2000 - багатофункціональні струмовимірювальні кліщі, розроблені для вимірювання основних електричних величин. Відрізняються широким діапазоном вимірювання струмів і напруг, а також великим діаметром обхвату - до 57 мм - провід, 70 x 18 мм - шинопровід
функціональні особливості
- вимір постійного струму до 2000 А
- вимір змінного струму до 1500 А (True RMS)
- вимір напруги постійного струму до 1000 В
- вимір напруги змінного струму до 750 В (True RMS)
- вимірювання опору до 66 МОм з дозволом від 0,1 Ом
- вимірювання температури
- вимірювання частоти до 1 МГц або коефіцієнта заповнення
- тестування діодів
- контроль цілісності електричних з'єднань
Технические характеристики:
|
Измерение постоянного тока
|
|||||
|
Диапазон
|
Разрешение
|
Погрешность
|
|||
|
660,0 A
|
0,1 A
|
± (2,0 % и. з. + 5 е. м. р.)
|
|||
|
1000 А
|
1 А
|
± (3 % и. з. + 5 е. м. р.)
|
|||
|
2000 A
|
1 A
|
не нормирована
|
|||
|
Защита от перегрузки: 2000 A постоянного тока максимально 60 секунд
|
|||||
|
Измерение переменного тока True RMS
|
|||||
|
Диапазон
|
Разрешение
|
Погрешность
|
|||
|
660,0 A
|
0,1 A
|
± (2,0 % и. з. + 10 е. м. р.)
|
|||
|
1000 А
|
1 А
|
± (2,5 % и. з. + 10 е. м. р.)
|
|||
|
1500 А
|
1 А
|
не нормирована
|
|||
|
Коэффициент амплитуды: ≤ 3
|
|||||
|
Спецификация True RMS от 5 до 100 % диапазона
|
|||||
|
Диапазон частот: 50 Гц ~ 1 кГц. Точность измерения f: ± (0,1 % и. з. + 5 е.м.р). Отсчет на дополнительном индикаторе
|
|||||
|
Минимальный диапазон входного тока: > 500 е. м. р.
|
|||||
|
Защита от перегрузки: 1500 A переменного тока
|
|||||
|
Измерение напряжения постоянного тока
|
|||||
|
Диапазон
|
Разрешение
|
Погрешность
|
|||
|
6,600 В
|
0,001 В
|
± (0,5 % и. з.+ 2 е. м. р)
|
|||
|
66,00 В
|
0,01 В
|
||||
|
660,0 В
|
0,1 В
|
||||
|
1000 В
|
1 В
|
||||
|
Защита от перегрузки: 1000 В постоянного тока или 750 В переменного rms
|
|||||
|
Измерение напряжения переменного тока True RMS
|
|||||
|
Диапазон
|
Разрешение
|
Погрешность
|
|||
|
6,600 В
|
0,001 В
|
± (1,5 % и. з. + 8 е. м. р.) для 50...500 Гц
|
|||
|
66,00 В
|
0,01 В
|
||||
|
600,0 В
|
0,1 В
|
||||
|
750 В
|
1 В
|
||||
|
Коэффициент амплитуды: ≤ 3
|
|||||
|
Спецификация True RMS от 5 до 100 % диапазона
|
|||||
|
Диапазон частот: 50 Гц ~ 1кГц. Точность измерения f: ± (0,1 % и. з. + 5 е. м. р). Отсчет на дополнительном индикаторе
|
|||||
|
Минимальный диапазон входного тока: > 500 е. м. р.
|
|||||
|
Защита от перегрузки: 1000 В постоянного тока или 750 В переменного тока rms.
|
|||||
|
Измерение сопротивления
|
|||||
|
Диапазон
|
Разрешение
|
Погрешность
|
|||
|
660,0 Ом
|
0,1 Ом
|
± (1 % и. з. + 5 е. м. р.)
|
|||
|
6,600 кОм
|
0,001 кОм
|
||||
|
66,00 кОм
|
0,01 кОм
|
||||
|
660,0 кОм
|
0,1 кОм
|
||||
|
6,600 МОм
|
0,001 МОм
|
± (2,0 % и. з. + 5 е. м. р.)
|
|||
|
66,00 МОм
|
0,01 МОм
|
± (3,5 % и. з. + 5 е. м. р.)
|
|||
|
Защита от перегрузки: 600 В RMS постоянного или переменного тока
|
|||||
|
Тестирование целостности цепи
|
|||||
|
Диапазон
|
Звуковой сигнал
|
Время реакции
|
Напряжение разомкнутой цепи
|
||
|
660 Ом
|
менее 30 Ом
|
около 100 мс
|
-3,2 В постоянного тока
|
||
|
Тестирование целостности цепи
|
|||||
|
Диапазон
|
Разрешение
|
Погрешность
|
Ток измерения
|
Напряжение разомкнутой цепи
|
|
|
2 В
|
1 мВ
|
± (1,5 % и. з. + 5 е. м. р.)
|
0,8 мA
|
3,2 В постоянного тока
|
|
|
Измерение емкости
|
|||||
|
Диапазон
|
Разрешение
|
Погрешность
|
|||
|
6,600 нФ
|
0,001 нФ
|
± (3 % и. з. + 30 е. м. р.)
|
|||
|
66,00 нФ
|
0,01 нФ
|
± (3 % и. з. + 10 е. м. р.)
|
|||
|
660,0 нФ
|
0,1 нФ
|
± (3 % и. з. + 30 е. м. р.)
|
|||
|
6,600 мкФ
|
0,001 мкФ
|
± (3 % и. з. + 10 е. м. р.)
|
|||
|
66,00 мкФ
|
0,01 мкФ
|
||||
|
660,0 мкФ
|
0,1 мкФ
|
||||
|
6,600 мФ
|
0,001 нФ
|
||||
|
Защита от перегрузки: 600 В RMS постоянного или переменного тока
|
|||||
|
Измерение частоты
|
|||||
|
Диапазон
|
Разрешение
|
Погрешность
|
|||
|
66,00 Гц
|
0,01 Гц
|
± (0,1 % и. з. + 5 е. м. р.)
|
|||
|
660,0 Гц
|
0,1 Гц
|
||||
|
6,600 кГц
|
0,001 кГц
|
||||
|
66,00 кГц
|
0,01 кГц
|
||||
|
660,0 кГц
|
0,1 кГц
|
||||
|
1,000 МГц
|
0,001 МГц
|
||||
|
Минимальный диапазон входного сигнала: > 10 Гц
|
|||||
|
Минимальная ширина импульса: > 1 мкс
|
|||||
|
Границы коэффициента заполнения импульса: > 30 % и < 70 %
|
|||||
|
Защита от перегрузки: 600 В RMS постоянного или переменного
|
|||||
|
Коэффициент заполнения
|
|||||
|
Диапазон
|
Разрешение
|
Длительность импульса
|
Погрешность
(логические 5В) |
||
|
5...95 %
|
0,1 %
|
> 10 мкс
|
± (2,0 % и. з. + 10 е. м. р.)
|
||
|
Диапазон частот: от 5 до 95 % (от 40 Гц до 20 кГц)
|
|||||
|
Защита от перегрузки: 600 В RMS постоянного или переменного
|
|||||
|
Измерение температуры
|
|||||
|
Диапазон
|
Погрешность
|
Тип датчика
|
|||
|
-20...0 °C
|
± (2 % и. з. + 3 °C)
|
Термопара типа K
|
|||
|
0...399 °C
|
± (1 % и. з. + 2 °C)
|
||||
|
400...1000 °C
|
± (2 % и. з. + 3 °C)
|
||||
|
-4...31°F
|
± (2 % и. з. + 6 °F)
|
||||
|
32...750 °F
|
± (1 % и. з. + 4 °F)
|
||||
|
750...1832 °F
|
± (2 % и. з. + 6 °F)
|
||||
|
Дополнительные технические характеристики
|
|||||
|
Дисплей
|
индикация 6600, аналоговая линейка, состоящая из 66 сегментов
|
||||
|
Полярность
|
автоматическая, (-) указывает на отрицательную полярность
|
||||
|
Обозначение значения за пределами диапазона измерения
|
(OL) или (-OL)
|
||||
|
Обновление отображения измерений
|
2,8x/с, 28x/с, аналоговая линейка
|
||||
|
Степень защиты корпуса
|
IP 20
|
||||
|
Условия работы
|
0°C до 50°C при относительной влажности < 70 %
|
||||
|
Условия хранения
|
-20°C до 60°C при относительной влажности < 80 %
|
||||
|
Максимальная рабочая высота
|
2000 м
|
||||
|
Температурный коэффициент
|
0,1 x (заданная точность)/°C (<18°C или >28°C)
|
||||
|
Автоматическое выключение питания
|
30 минут
|
||||
|
Питание
|
9 В батарейка типа 6LR61
|
||||
|
Максимальный диаметр обхвата
|
57 мм – провод, 70 x 18 мм – шинопровод
|
||||
|
Габаритные размеры
|
281 x 108 x 53 мм
|
||||
|
Масса
|
около 570 г (с элементами питания)
|
||||
Основная комплектация:
- Клещи CMP-2000
- Комплект измерительных проводов CMP - 1 шт.
- Термопара - 1 шт.
- Футляр S1 - 1 шт.
- Элемент питания алкалиновый 9V 6LR61 - 1 шт.
- Руководство по эксплуатации
