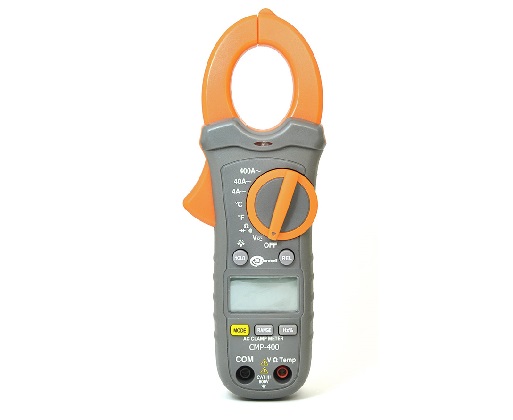

CMP-400 - багатофункціональні струмовимірювальні кліщі, розроблені для вимірювання основних електричних величин
Функціональні особливості:
- вимір змінного струму до 400 А
- вимір напруги постійного / змінного струму до 600 В
- вимірювання опору до 40 МОм з дозволом від 0,1 Ом
- вимірювання температури
- вимірювання частоти до 10 кГц
- тестування діодів
- контроль цілісності електричних з'єднань
- безконтактна індикація напруги змінного струму
- автоматичний або ручний вибір вимірювальних діапазонів
- режим відносних вимірювань
Технические характеристики:
|
Измерение переменного тока (частота 50…60 Гц)
|
|||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
|
4 A
|
0,001 A
|
± (2,5 % и. з. + 12 е. м. р.)
|
|
|
40 A
|
0,01 A
|
± (2,5 % и. з. + 8 е. м. р.)
|
|
|
400 А
|
0,1 А
|
± (2,8 % и. з. + 8 е. м. р.)
|
|
|
Измерение напряжения постоянного тока
|
|||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
|
400,0 мВ
|
0,1 мВ
|
± (0,8 % и. з. + 2 е. м. р.)
|
|
|
4,000 В
|
0,001 В
|
± (1,5 % и. з. + 2 е. м. р.)
|
|
|
40,00 В
|
0,01 В
|
||
|
400,0 В
|
0,1 В
|
||
|
600 В
|
0,1 В
|
± (2 % и. з. + 2 е. м. р.)
|
|
|
Измерение напряжения переменного тока (частота 50…60 Гц)
|
|||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
|
400,0 мВ
|
0,1 мВ
|
± (1,5 % и. з. + 30 е. м. р.)
|
|
|
4,000 В
|
0,001 В
|
± (1,8 % и. з. + 8 е. м. р.)
|
|
|
40,00 В
|
0,01 В
|
||
|
400,0 В
|
0,1 В
|
||
|
600 В
|
0,1 В
|
± (2,5 % и. з. + 8 е. м. р.)
|
|
|
Измерение сопротивления
|
|||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
|
400,0 Ом
|
0,1 Ом
|
± (1 % и. з. + 4 е. м. р.)
|
|
|
4,000 кОм
|
0,001 кОм
|
± (1,5 % и. з. + 2 е. м. р.)
|
|
|
40,00 кОм
|
0,01 кОм
|
||
|
400,0 кОм
|
0,1 кОм
|
||
|
4,000 МОм
|
0,001 МОм
|
± (2,5 % и. з. + 3 е. м. р.)
|
|
|
40,00 МОм
|
0,01 МОм
|
± (3,5 % и. з. + 5 е. м. р.)
|
|
|
Измерение частоты (чувствительность: 100 В (< 50 Гц), 50 В (50…400 Гц), 5 В (401 Гц…10 кГц))
|
|||
|
Диапазон
|
Разрешение
|
Погрешность
|
|
|
10,00...49,99 Гц
|
0,01 Гц
|
± (1,5 % и. з. + 2 е. м. р.)
|
|
|
50...511,9 Гц
|
0,1 Гц
|
||
|
0,512 ...5,119 кГц
|
0,001 кГц
|
||
|
5,12…10,00 кГц
|
0,01 кГц
|
||
|
Измерение температуры
|
|||
|
Диапазон
|
Погрешность
|
||
|
-20,0…760,0 °C
|
± (3 % и. з. + 5 °C)
|
||
|
-4.0…1400,0 °F
|
± (3 % и. з. + 9 °F)
|
||
|
Дополнительные технические характеристики
|
|||
|
Категория безопасности
|
III 600 В
|
||
|
Степень защиты корпуса
|
IP 40
|
||
|
Питание
|
9 В типа 6LR61
|
||
|
Максимальный диаметр обхвата
|
Ø 30 мм
|
||
|
Габаритные размеры
|
197 x 70 x 40 мм
|
||
|
Масса
|
~180 г
|
||
|
Температура рабочая
|
0...50 °C
|
||
|
Температура хранения
|
-20...+ 60°C
|
||
|
Время бездействия до самоотключения
|
30 минут
|
||
|
Дисплей
|
жидкокристаллический, 4000 знаков
|
||
Основная комплектация:
- Клещи CMP-400
- Комплект измерительных проводов CMP - 1 шт.
- Термопара - 1 шт.
- Футляр S1 - 1 шт.
- Элемент питания алкалиновый 9V 6LR61 - 1 шт.
- Руководство по эксплуатации
