MPI-530

Виробник SONEL (Польща)

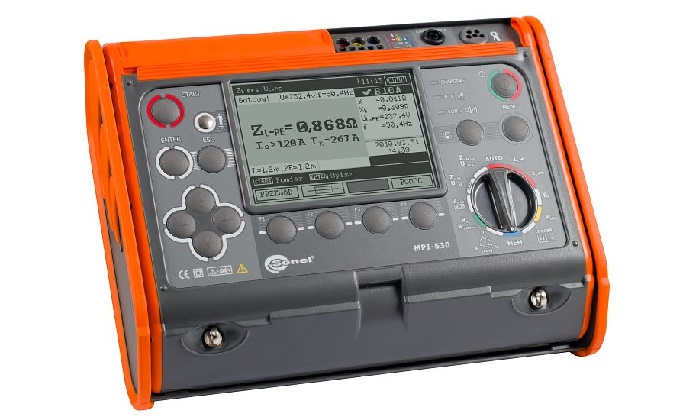

Вимірювач параметрів електробезпеки електроустановок MPI-530.
Основна ціна

MPI-530 є багатофункціональним вимірювальний прилад, застосовуваний при приймально-здавальних і періодичних випробувань електроустановок. Прилад поєднує в собі функціональні можливості серії MZC, MRP, MIC, TKF і MRU. MPI-530 - це електролабораторія в одному приладі. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації

Функциональные особенности:

  • вимір в ланцюгах «фаза-нуль», «фаза-захисний провідник», «фаза-фаза»
  • вимір в ланцюзі «фаза-захисний провідник» без спрацьовування УЗО
  • обчислення очікуваного струму короткого замикання
  • вимірювання параметрів пристроїв захисного відключення (УЗО) типу АС, А, F, B, В +
  • вимірювання параметрів УЗО загального типу, з витримкою часу спрацьовування (тип G) і селективних (тип S) з номінальними диференціальними струмами 10, 30, 100, 300, 500 і 1000 мА
  • вимір часу відключення ПЗВ при токах 0.5, 1, 2 і 5-ти кратних номінальному диференційному струму
  • автоматичний режим вимірювання параметрів УЗО
  • вимірювання напруги дотику щодо номінального диференційного струму ПЗВ
  • вимірювання опору контактних з'єднань заземлюючих, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА дозволом 0,01 Ом

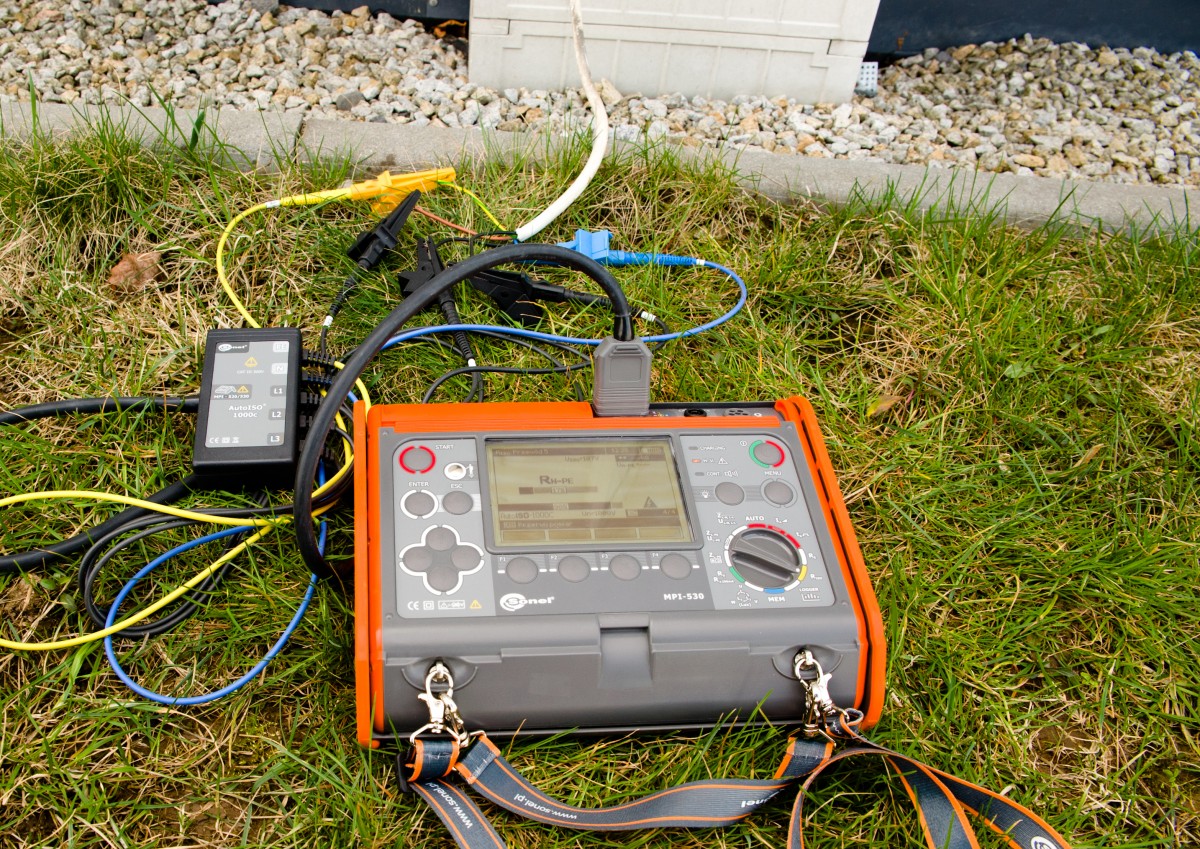

  • вимірювання опору заземлюючих пристроїв по триполюсні схемою (3p)
  • вимірювання опору заземлюючих пристроїв по чотириполюсні схемою (4p)
  • вимірювання опору багатоелементних заземлюючих пристроїв без розриву ланцюга заземлювачів (із застосуванням струмовимірювальних кліщів С-3)
  • вимірювання опору заземлюючих пристроїв методом двох кліщів (С-3 і N-1)
  • вимір питомої опору грунту методом Веннера
  • вимір напруги перешкод
  • вимірювання опору вимірювальних зондів
  • автоматичний розрахунок додаткової похибки, викликаної опором вимірювальних зондів
  • вимірювання опору ізоляції напругою до 1000 В: стандартні величини 50 В, 100 В, 250 В, 500 В, 1000 В
  • вимірювання опору ізоляції до 10 ГОм
  • вимірювання опору ізоляції з використанням адаптерів WS-03, WS-04, AutoISO-1000C

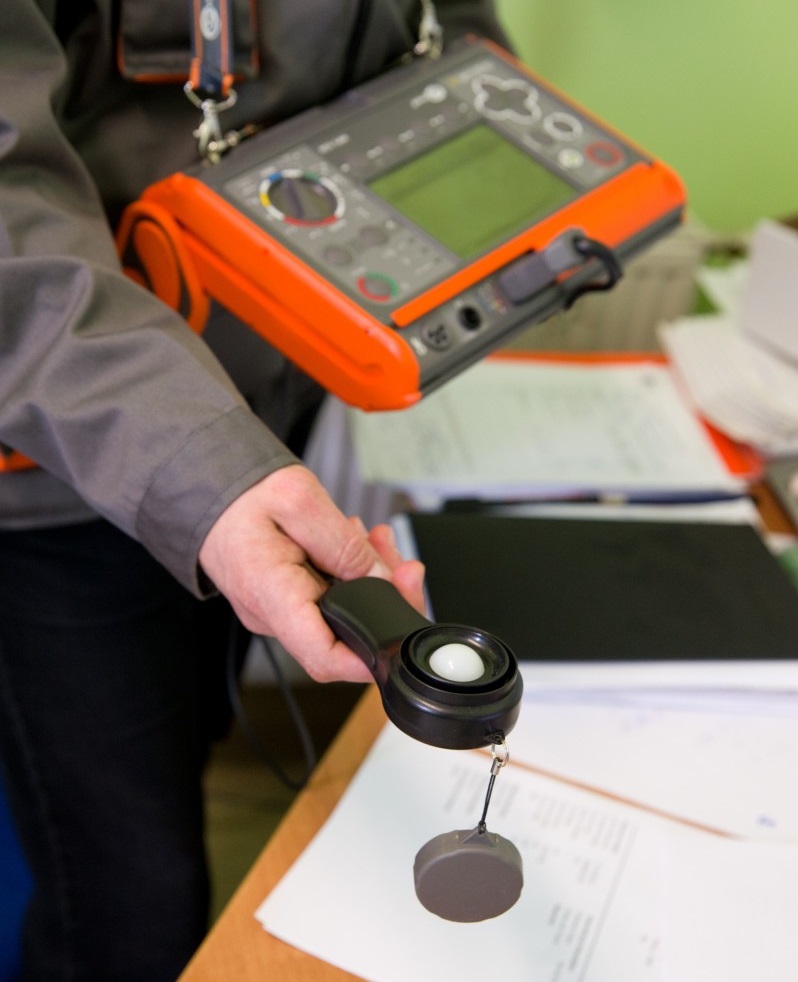

  • вимір освітленості з використанням адаптера LP1
  • перевірка послідовності чергування фаз
  • вимір напруги змінного струму до 500 В

Технические характеристики:

Параметр
Значение
Измерение напряжения переменного тока (True RMS)
(диапазон частоты 45…65 Гц)
0 – 500 В
Измерение частоты (диапазон напряжения 50...500 В)
45 – 65 Гц
Измерение тока (True RMS). Клещи C-6
10 мА – 9,99 А
Измерение тока (True RMS). Клещи C-3
10 мА – 999 А
Измерение тока (True RMS). Клещи F-1, F-2, F-3
1 А – 3,0 кА
Измерение активной P, реактивной Q и полной S мощности,
а также cos φ. Клещи C-6
0 – 5 кВА
Измерение активной P, реактивной Q и полной S мощности,
а также cos φ. Клещи C-3
0 – 500 кВА
Измерение активной P, реактивной Q и полной S мощности,
а также cos φ. Клещи F-1, F-2, F-3
0 – 1,5 МВА
Измерение гармоник напряжения
0 – 500 В
Измерение гармоник тока
не более 10 А для C-6 и 1000 А для С-3, F-1, F-2, F-3
Коэффициент гармонических составляющих напряжения THDU (h = 2...40)
0 – 999,9 %
(для U изм > 1 % U ном)
Коэффициент гармонических составляющих тока THDI (h = 2...40)
0 – 999,9 %
(для Iизм > 1 % Iном)
Измерение полного сопротивления петли короткого замыкания ZS
0,13 – 1999,9 Ом
Измерение активного RS и реактивного XS сопротивления петли
 короткого замыкания (рассчитывается и отображается для ZS < 20 Ом)
0 – 19,999 Ом
Измерение тока IК петли короткого замыкания
(диапазон измерения рассчитывается на основании величины ZS)
0,055 А – 40 кА
Измерение полного сопротивления петли короткого замыкания ZS
(диапазон измерения 0,5…1999 Ом для проводников 1,2 м, WS-03 и WS-04,
а также 0,51...1999 Ом для проводников 5, 10 и 20 м)
0 – 1999 Ом
Измерение активного RS и реактивного XS сопротивления
петли короткого замыкания
0 – 19,99 Ом
Ток короткого замыкания IК петли
(диапазон измерения рассчитывается на основании величины ZS)
0,055 А – 40 кА
Измерение напряжения прикосновения UB относительно IΔn
0 – 99,9 В
Измерение тока отключения УЗО IA для синусоидального
дифференциального тока (диапазон измерения (0,3...1,0) IΔn)
3,3 – 1000 мА
Измерение тока отключения УЗО (IA) для однополярного пульсирующего
дифференциального тока и однополярного пульсирующего
дифференциального тока с постоянной составляющей 6 мA
(диапазон измерения (0,35...1,4) IΔn для IΔn ≥ 30 мA и (0,35...2) IΔn для IΔn = 10 мA
3,5 – 700 мА
Измерение тока отключения УЗО IA для постоянного
дифференциального тока (диапазон измерения (0,2...2,0) IΔn)
2,0 – 1000 мА
Измерение сопротивления вспомогательных зондов RH, RS
0 – 50 кОм
Измерение напряжения помех
(внутреннее сопротивление около 8 МОм)
0 – 100 В
Измерение сопротивления заземляющего устройства
с использованием клещей
0 – 1,99 кОм
Измерение сопротивления заземляющего устройства
бесконтактным методом с использованием двух клещей
0 – 99,9 Ом
Измерение удельного сопротивления грунта (ρ)
0 – 99,9 кОм
Измерение переходных сопротивлений контактов и
проводников током ± 200 мА
0 – 400 Ом
Измерение активного сопротивления малым током
0 – 1999 Ом
Измерение сопротивления изоляции (для UN = 50 В)
0 – 250 МОм
Измерение сопротивления изоляции (для UN = 100 В)
0 – 500 МОм
Измерение сопротивления изоляции (для UN = 250 В)
0 – 999 МОм
Измерение сопротивления изоляции (для UN = 500 В)
0 – 2,00 ГОм
Измерение сопротивления изоляции (для UN = 1000 В)
0 – 9,99 ГОм
Измерение освещённости
0 – 19,9 кЛк

Основная комплектация:

  • Измеритель MPI-530UA
  • Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт.
  • Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт.
  • Адаптер автомобильный (12 В) - 1 шт.
  • Датчик люксметра LP1 с адаптером WS-06 - 1 шт.
  • Зажим «Крокодил» изолированный жёлтый K02 - 1 шт.
  • Зажим «Крокодил» изолированный красный K02 - 1 шт.
  • Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт.
  • Зонд измерительный для забивки в грунт 30 см - 2 шт.
  • Зонд острый с разъёмом «банан» голубой - 1 шт.
  • Зонд острый с разъёмом «банан» красный - 1 шт.
  • Зонд острый с разъемом «банан» желтый - 1 шт.
  • Кабель последовательного интерфейса USB - 1 шт.
  • Кабель сетевой - 1 шт.
  • Клавиатура Bluetooth RUS - 1 шт.
  • Комплект ремней «Свободные руки» - 1 шт.
  • Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт.
  • Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт.
  • Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт.
  • Провод измерительный 15 м на катушке с разъёмами «банан» голубой - 1 шт.
  • Провод измерительный 30 м на катушке с разъёмами «банан» красный - 1 шт.
  • Футляр L2 - 1 шт.
  • Руководство по эксплуатации
