MPI-525

Виробник SONEL (Польща)

Вимірювач параметрів електробезпеки електроустановок MPI-525.
Основна ціна

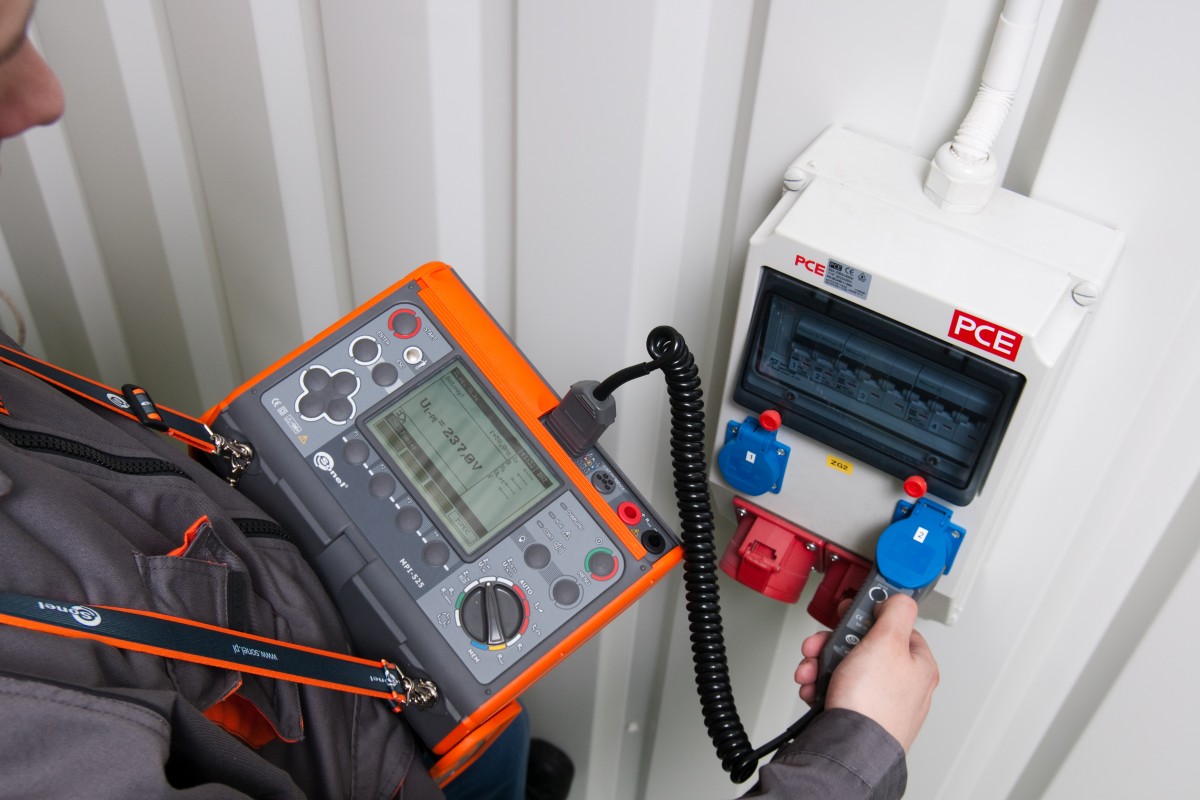

MPI-525 є багатофункціональним вимірювальний прилад, застосовуваний при приймально-здавальних і періодичних випробувань електроустановок. Прилад поєднує в собі функціональні можливості серії MZC, MRP, MIC, TKF і MRU. MPI-525 - це електролабораторія в одному приладі. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації

Функціональні особливості:

  • вимір в ланцюгах «фаза-нуль», «фаза-захисний провідник», «фаза-фаза»
  • вимір в ланцюзі «фаза-захисний провідник» без спрацьовування УЗО
  • обчислення очікуваного струму короткого замикання
  • вимірювання параметрів пристроїв захисного відключення (УЗО) типу АС, А і B
  • вимірювання параметрів УЗО загального типу, з витримкою часу спрацьовування (тип G) і селективних (тип S) з номінальними диференціальними струмами 10, 30, 100, 300, 500 і 1000 мА
  • вимір часу відключення ПЗВ при токах 0.5, 1, 2 і 5-ти кратних номінальному диференційному струму
  • автоматичний режим вимірювання параметрів УЗО
  • вимірювання напруги дотику щодо номінального диференційного струму ПЗВ
  • вимірювання опору контактних з'єднань заземлюючих, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА дозволом 0,01 Ом
  • вимірювання опору заземлюючих пристроїв по триполюсні схемою (3p)
  • вимір напруги перешкод
  • вимірювання опору вимірювальних зондів
  • автоматичний розрахунок додаткової похибки, викликаної опором вимірювальних зондів
  • вимірювання опору ізоляції напругою до 2500 В: стандартні величини 50 В, 100 В, 250 В, 500 В, 1000 В, 2500 В
  • вимірювання опору ізоляції до 10 ГОм

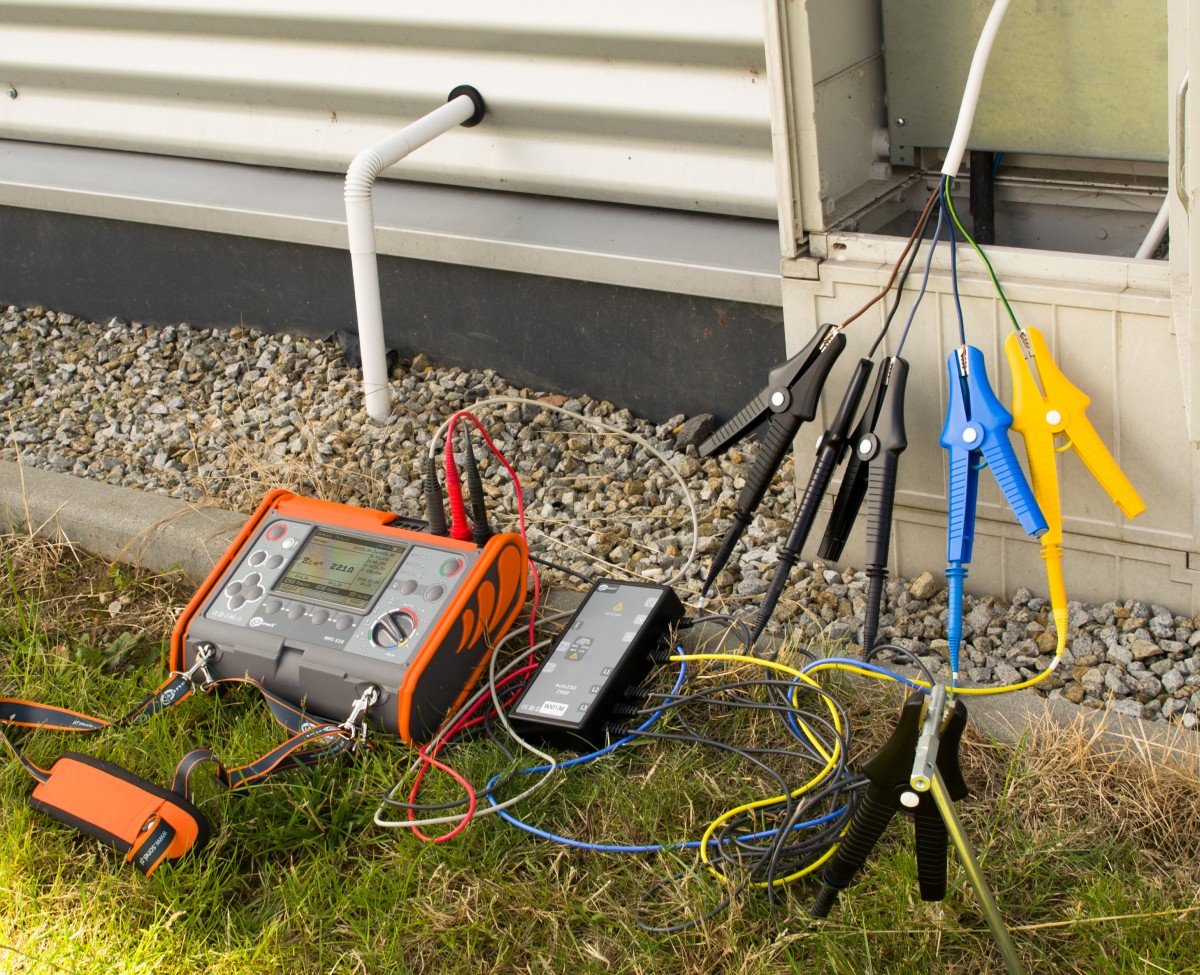

  • вимірювання опору ізоляції з використанням адаптерів WS-03, WS-04, AutoISO-2500
  • перевірка послідовності чергування фаз
  • вимір напруги змінного струму до 500 В
  • збереження результатів вимірювань в пам'ять
  • передача даних на ПК через USB або з використанням бездротового інтерфейсу OR-1

Технические характеристики:

Параметр
Значение
Измерение напряжения переменного тока (True RMS) (диапазон частоты 45…65 Гц)
0 – 500 В
Измерение частоты (диапазон напряжения 50...500 В)
45 – 65 Гц
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
(диапазон измерения согласно 0,13...1999 Ом для измерительного провода 1,2 м)
0 – 1999 Ом
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
(рассчитывается и отображается для ZS < 20 Ом)
0 – 19,99 Ом
Измерение ожидаемого тока короткого замыкания Ik
0,058 А – 40 кА
Измерение сопротивления петли короткого замыкания Zs
0 – 1999 Ом
Измерение времени отключения tA УЗО
0 – 500 мс
Измерение сопротивления защитного заземления RE
1 Ом – 5 кОм
Измерение напряжения прикосновения Uотносительно IΔn
0 – 99,9 В
Измерение тока отключения УЗО IA для синусоидального дифференциального тока
3,3 – 1000 мА
Измерение тока отключения УЗО (IA) для однополярного пульсирующего
дифференциального тока и однополярного пульсирующего
дифференциального тока с постоянной составляющей 6 мA
4 – 700 мА
Измерение тока отключения УЗО IA для постоянного
дифференциального тока
4,0 – 1000 мА
Измерение сопротивления заземляющего устройства RE
(диапазон измерение 0,5 Ом...1,99 кОм для измерительного напряжения 50 В,
0,56 Ом...1,99 кОм для измерительного напряжения 25 В)
0 – 1,99 кОм
Измерение сопротивления вспомогательных зондов RH, RS
0 – 50 кОм
Измерение напряжения помех
(внутреннее сопротивление около 100 кОм)
0 – 100 В
Измерение переходных сопротивлений контактов и проводников током ± 200 мА
0 – 400 Ом
Измерение активного сопротивления малым током
0 – 2000 Ом
Измерение сопротивления изоляции (для UN = 50 В)
0 – 250 МОм
Измерение сопротивления изоляции (для UN = 100 В)
0 – 500 МОм
Измерение сопротивления изоляции (для UN = 250 В)
0 – 999 МОм
Измерение сопротивления изоляции (для UN = 500 В)
0 – 2,00 ГОм
Измерение сопротивления изоляции (для UN = 1000 В)
0 – 3,00 ГОм
Измерение сопротивления изоляции (для UN = 2500 В)
0 – 9,99 ГОм


Основная комплектация:

  • Измеритель MPI-525UA
  • Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт.
  • Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт.
  • Адаптер автомобильный (12В) - 1 шт.
  • Зажим «Крокодил» изолированный жёлтый K02 - 1 шт.
  • Зажим «Крокодил» изолированный красный K02 - 1 шт.
  • Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт.
  • Зонд измерительный для забивки в грунт 30 см - 2 шт.
  • Зонд острый с разъёмом «банан» голубой - 1 шт.
  • Зонд острый с разъёмом «банан» красный - 1 шт.
  • Зонд острый с разъемом «банан» желтый - 1 шт.
  • Кабель последовательного интерфейса USB - 1 шт.
  • Кабель сетевой - 1 шт.
  • Комплект ремней «Свободные руки» - 1 шт.
  • Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт.
  • Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт.
  • Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт.
  • Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный - 1 шт.
  • Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт.
  • Провод измерительный 25 м на катушке с разъемами «банан» красный - 1 шт.
  • Провод измерительный 50 м на катушке с разъемами «банан» желтый - 1 шт.
  • Футляр L2 - 1 шт.
  • Зажим «Крокодил» изолированный красный К09 11 кВ - 1 шт.
  • Зажим «Крокодил» изолированный черный К09 11 кВ - 1 шт.
  • Зонд острый с разъемом «банан» красный 5 кВ - 1 шт.
  • Руководство по эксплуатации
