MPI-520
Виробник
SONEL (Польща)
Вимірювач параметрів електробезпеки електроустановок MPI-520.
Основна ціна
MPI-520 є багатофункціональним вимірювальний прилад, застосовуваний при приймально-здавальних і періодичних випробувань електроустановок. Прилад поєднує в собі функціональні можливості серії MZC, MRP, MIC, TKF і MRU. MPI-520 - це електролабораторія в одному приладі. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації
Функціональні особливості:
- вимір в ланцюгах «фаза-нуль», «фаза-захисний провідник», «фаза-фаза»
- вимір в ланцюзі «фаза-захисний провідник» без спрацьовування УЗО
- обчислення очікуваного струму короткого замикання
- вимірювання параметрів пристроїв захисного відключення (УЗО) типу АС, А і B
- вимірювання параметрів УЗО загального типу, з витримкою часу спрацьовування (тип G) і селективних (тип S) з номінальними диференціальними струмами 10, 30, 100, 300, 500 і 1000 мА
- вимір часу відключення ПЗВ при токах 0.5, 1, 2 і 5-ти кратних номінальному диференційному струму
- автоматичний режим вимірювання параметрів УЗО
- вимірювання напруги дотику щодо номінального диференційного струму ПЗВ
- вимірювання опору контактних з'єднань заземлюючих, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА дозволом 0,01 Ом
- вимірювання опору заземлюючих пристроїв по триполюсні схемою (3p)
- вимір напруги перешкод
- вимірювання опору вимірювальних зондів
- автоматичний розрахунок додаткової похибки, викликаної опором вимірювальних зондів
- вимірювання опору ізоляції напругою до 1000 В: стандартні величини 50 В, 100 В, 250 В, 500 В, 1000 В
- вимірювання опору ізоляції до 3 ГОм
- вимірювання опору ізоляції з використанням адаптерів WS-03, WS-04, AutoISO-1000C
- режим вимірювання напруги, струму, активної, реактивної і повної потужності, cos φ (1 фаза)
- перевірка послідовності чергування фаз
- вимір напруги змінного струму до 500 В
- збереження результатів вимірювань в пам'ять
- передача даних на ПК через USB або з використанням бездротового інтерфейсу OR-1
Технические характеристики:
|
Параметр
|
Значение
|
|
Измерение напряжения переменного тока (True RMS)
(диапазон частоты 45…65 Гц) |
0 – 500 В
|
|
Измерение частоты (диапазон напряжения 50...500 В)
|
45 – 65 Гц
|
|
Измерение переменного тока (True RMS)
|
0 – 400 А
|
|
Измерение активной (P), реактивной (Q), полной (S) мощности и cos ϕ
|
0 – 200 к[Вт], [ВА], [вар]
|
|
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
(диапазон измерения согласно 0,13...1999 Ом для измерительного провода 1,2 м) |
0 – 1999 Ом
|
|
Измерение активного RS и реактивного XS сопротивления петли
короткого замыкания (рассчитывается и отображается для ZS < 20 Ом) |
0 – 19,99 Ом
|
|
Измерение ожидаемого тока короткого замыкания Ik
|
0,055 А – 40 кА
|
|
Измерение сопротивления петли короткого замыкания Zs
|
0 – 1999 Ом
|
|
Измерение времени отключения tA УЗО
|
0 – 500 мс
|
|
Измерение сопротивления защитного заземления RE
|
1 Ом – 5 кОм
|
|
Измерение напряжения прикосновения UB относительно IΔn
|
0 – 99,9 В
|
|
Измерение тока отключения УЗО IA для синусоидального
дифференциального тока |
3,3 – 1000 мА
|
|
Измерение тока отключения УЗО (IA) для однополярного пульсирующего
дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA |
4 – 700 мА
|
|
Измерение тока отключения УЗО IA для постоянного
дифференциального тока |
4,0 – 1000 мА
|
|
Измерение сопротивления заземляющего устройства RE
(диапазон измерение 0,5 Ом...1,99 кОм для измерительного напряжения 50 В, 0,56 Ом...1,99 кОм для измерительного напряжения 25 В) |
0 – 1,99 кОм
|
|
Измерение сопротивления вспомогательных зондов RH, RS
|
0 – 50 кОм
|
|
Измерение напряжения помех
(внутреннее сопротивление около 100 кОм) |
0 – 100 В
|
|
Измерение переходных сопротивлений контактов и
проводников током ± 200 мА |
0 – 400 Ом
|
|
Измерение активного сопротивления малым током
|
0 – 2000 Ом
|
|
Измерение сопротивления изоляции (для UN = 50 В)
|
0 – 250 МОм
|
|
Измерение сопротивления изоляции (для UN = 100 В)
|
0 – 500 МОм
|
|
Измерение сопротивления изоляции (для UN = 250 В)
|
0 – 999 МОм
|
|
Измерение сопротивления изоляции (для UN = 500 В)
|
0 – 2,00 ГОм
|
|
Измерение сопротивления изоляции (для UN = 1000 В)
|
0 – 3,00 ГОм
|
Основная комплектация:
- Измеритель MPI-520UA
- Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт.
- Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт.
- Адаптер автомобильный (12В) - 1 шт.
- Зажим «Крокодил» изолированный жёлтый K02 - 1 шт.
- Зажим «Крокодил» изолированный красный K02 - 1 шт.
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт.
- Зонд измерительный для забивки в грунт 30 см - 2 шт.
- Зонд острый с разъёмом «банан» голубой - 1 шт.
- Зонд острый с разъёмом «банан» красный - 1 шт.
- Зонд острый с разъемом «банан» желтый - 1 шт.
- Кабель последовательного интерфейса USB - 1 шт.
- Кабель сетевой - 1 шт.
- Комплект ремней «Свободные руки» - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт.
- Провод измерительный 25 м на катушке с разъемами «банан» красный - 1 шт.
- Провод измерительный 50 м на катушке с разъемами «банан» желтый - 1 шт.

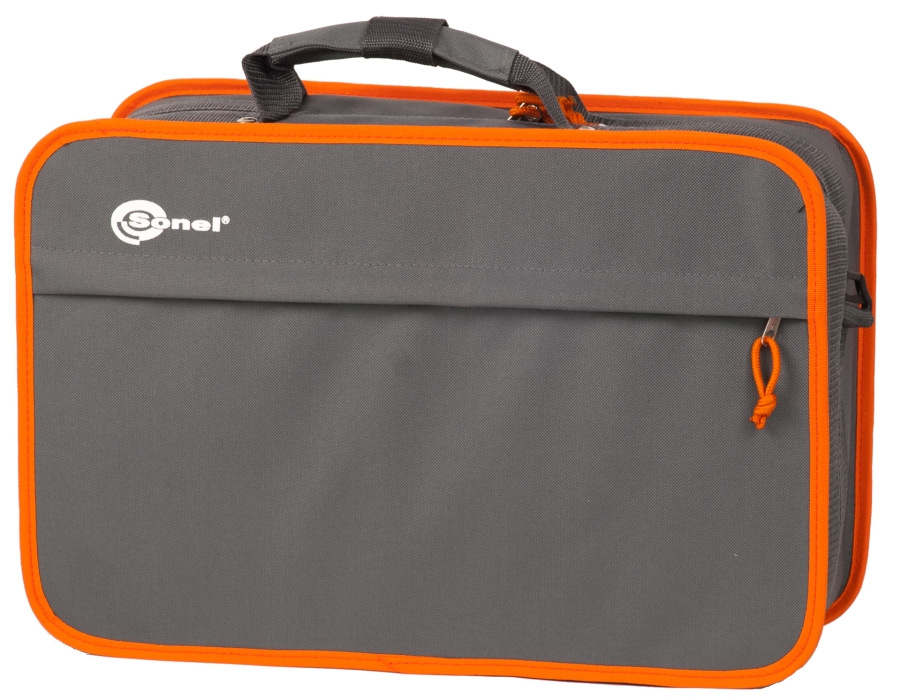

- Футляр L2 - 1 шт.
- Руководство по эксплуатации
