MPI-502
Виробник
SONEL (Польща)

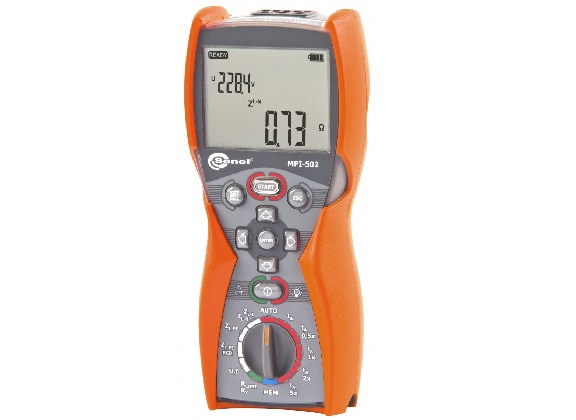

Вимірювач параметрів електробезпеки електроустановок MPI-502.
Основна ціна
MPI-502 є багатофункціональним вимірювальний прилад, застосовуваний при приймально-здавальних і періодичних випробувань електроустановок. Він поєднує в собі функціональні можливості серії MZC і MRP. Розширена стандартна комплектація включає все необхідне для якісного проведення робіт відповідно до нормативної документації
Функціональні особливості:
- вимір в ланцюгах «фаза-нуль», «фаза-захисний провідник», «фаза-фаза»
- вимір в ланцюзі «фаза-захисний провідник» без спрацьовування УЗО
- обчислення очікуваного струму короткого замикання
- вимірювання параметрів пристроїв захисного відключення (УЗО) типу АС і А
- вимірювання параметрів УЗО загального типу, з витримкою часу спрацьовування (тип G) і селективних (тип S) з номінальними диференціальними струмами 10, 30, 100, 300 і 500 мА
- вимір часу відключення ПЗВ при токах 0.5, 1, 2 і 5-ти кратних номінальному диференційному струму
- автоматичний режим вимірювання параметрів УЗО
- вимірювання напруги дотику щодо номінального диференційного струму ПЗВ
- вимірювання опору контактних з'єднань заземлюючих, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА дозволом 0,01 Ом
- вимір напруги змінного струму до 500 В
- збереження результатів вимірювань в пам'ять
Технические характеристики:
|
Параметр
|
Значение
|
|
Измерение напряжения переменного тока (True RMS)
(диапазон частоты 45…65 Гц) |
0 – 500 В
|
|
Измерение частоты (диапазон напряжения 50...500 В)
|
45 – 65 Гц
|
|
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
(диапазон измерения согласно 0,13...1999 Ом для измерительного провода 1,2 м) |
0 – 1999 Ом
|
|
Измерение активного RS и реактивного XS сопротивления петли
короткого замыкания (рассчитывается и отображается для ZS < 20 Ом) |
0 – 199,9 Ом
|
|
Измерение ожидаемого тока короткого замыкания Ik
|
0,11 А – 40 кА
|
|
Измерение сопротивления петли короткого замыкания Zs
|
0 – 1999 Ом
|
|
Измерение времени отключения tA УЗО
|
0 – 500 мс
|
|
Измерение сопротивления защитного заземления RE
|
1 Ом – 5 кОм
|
|
Измерение напряжения прикосновения UB относительно IΔn
|
0 – 99,9 В
|
|
Измерение тока отключения УЗО IA для синусоидального
дифференциального тока |
3,3 – 1000 мА
|
|
Измерение тока отключения УЗО (IA) для однополярного пульсирующего
дифференциального тока |
4 – 700 мА
|
|
Измерение тока отключения УЗО IA для постоянного
дифференциального тока |
4,0 – 1000 мА
|
|
Измерение переходных сопротивлений контактов и проводов током ± 200 мA
|
0 – 400 Ом
|
|
Измерение активного сопротивления малым током
|
0 – 2000 Ом
|
Основная комплектация:
- Измеритель MPI-502UA
- Адаптер WS-05 с сетевой вилкой UNI-SCHUKO - 1 шт.
- Беспроводной интерфейс OR-1 (USB) v2 - 1 шт.
- Зажим «Крокодил» изолированный жёлтый K02 - 1 шт.
- Зонд острый с разъёмом «банан» голубой - 1 шт.
- Зонд острый с разъёмом «банан» красный - 1 шт.
- Крепеж «Свободные руки» - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт.
- Ремень для переноски прибора M1 - 1 шт.

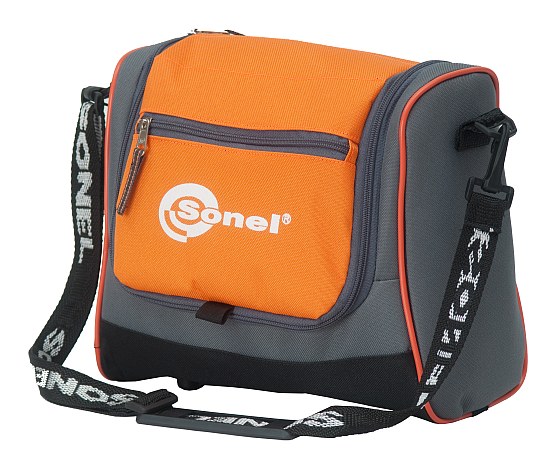

- Футляр М6 - 1 шт.
- Элемент питания алкалиновый 1,5V AA LR6 - 4 шт.
- Руководство по эксплуатации
