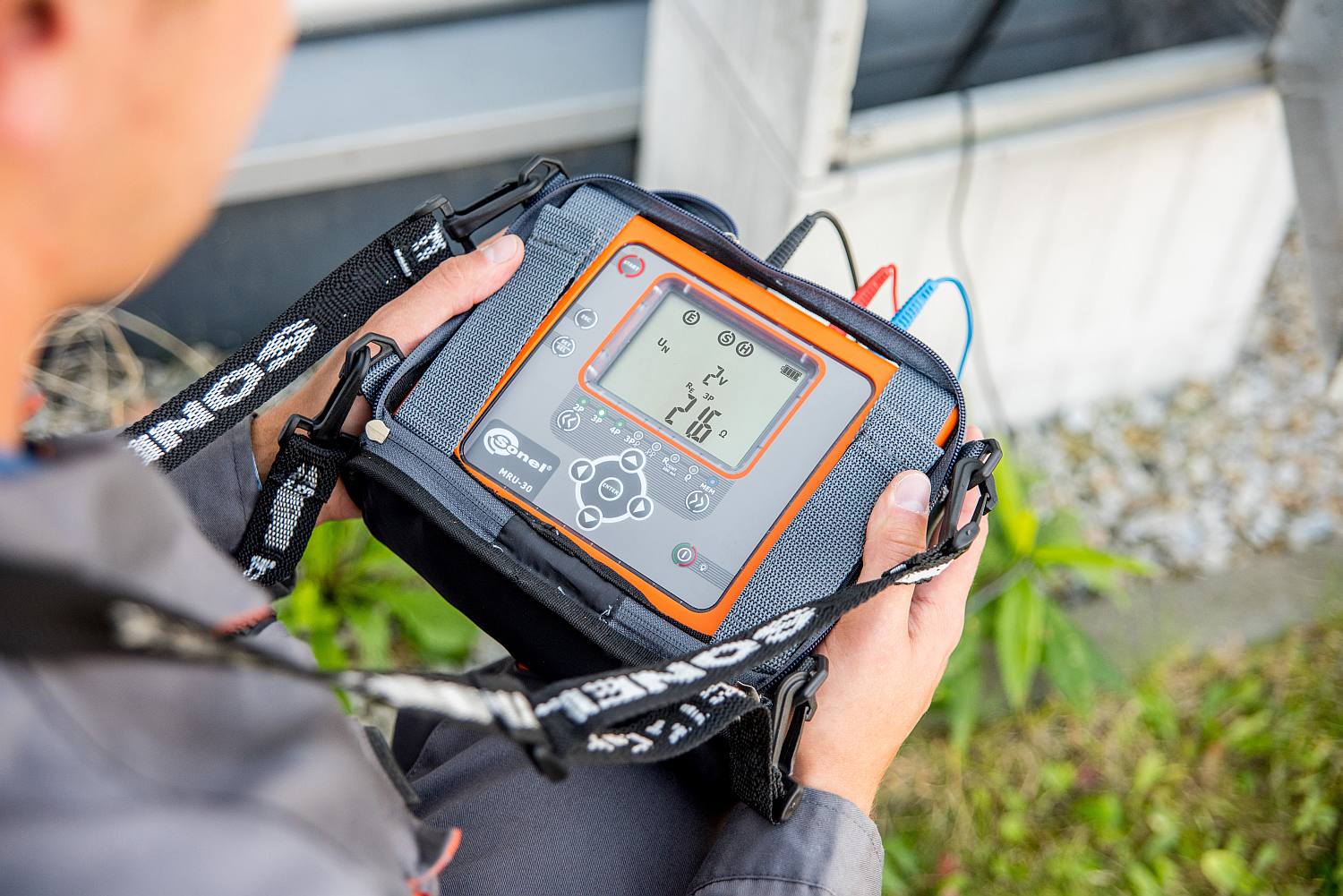

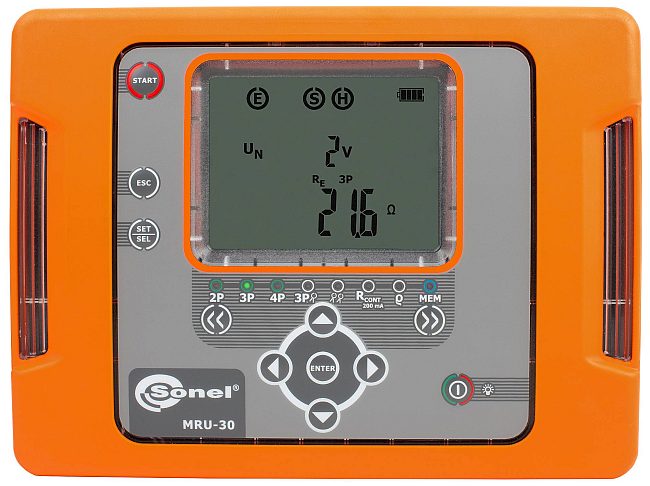

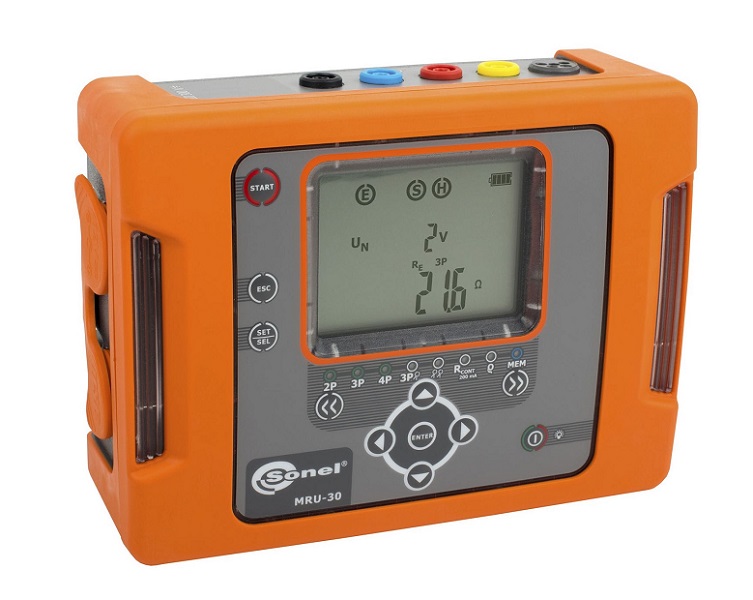

MRU-30UA є багатофункціональним вимірювач параметрів заземлюючих пристроїв та блискавкозахисту. Він дозволяє вимірювати як класичними методами (3-х, 4-х полюсна схема), так і безконтактним (метод двох кліщів), що особливо актуально в міських умовах, де відсутня можливість використання допоміжних електродів
Завдяки сучасній конструкції прилад характеризується хорошими ергономічними показниками і широкими вимірювальними функціями (в тому числі аналіз умов, що негативно впливають на точність отриманих результатів)
Всі результати вимірювань можна зберегти в пам'яті приладу з подальшою передачею даних на комп'ютер
Функціональні особливості:
- вимірювання опору заземлюючих пристроїв за триполюсною схемою (3p)
- вимірювання опору заземлюючих пристроїв за чотириполюсною схемою (4p)
- вимірювання опору багатоелементних заземлюючих пристроїв без розриву ланцюга заземлювачів (із застосуванням струмовимірювальних кліщів С-3)
- вимірювання опору заземлюючих пристроїв методом двох кліщів (С-3 і N-1)
- вимір питомого опору грунту методом Веннера
- вимірювання опору контактних з'єднань заземлюючих, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,01 Ом
- вимір напруги перешкод
- вимірювання опору вимірювальних зондів
- автоматичний розрахунок додаткової похибки, викликаної опором вимірювальних зондів
- робота приладу від внутрішнього акумулятора, мережі 220 В, автомобільної мережі 12 В («прикурювача»)
- збереження результатів вимірювань в пам'ять
- передача даних на ПК з використанням USB інтерфейсу
Основна комплектація:
- MRU-30UA
- Затискач «Крокодил» ізольований чорний K01 - 1 шт.
- Зарядний пристрій для акумуляторів Z7, модель SYS1319-3012 - 1 шт.
- Зонд вимірювальний для занурення в грунт 30 см - 2 шт.
- Зонд гострий з роз'ємом «банан» червоний - 1 шт.
- Кабель послідовного інтерфейсу USB - 1 шт.
- Кабель мережевий - 1 шт.
- Провід вимірювальний 1,2 м з роз'ємами «банан» червоний - 1 шт.
- Провід вимірювальний 2,2 м з роз'ємами «банан» чорний - 1 шт.
- Провід вимірювальний 25 м на котушці з роз'ємами «банан» червоний - 1 шт.
- Провід вимірювальний 50 м на котушці з роз'ємами «банан» жовтий - 1 шт.
- Футляр L10 - 1 шт.
- Керівництво по експлуатації
Технические характеристики
Измерение напряжения помех UN (RMS) (диапазон частоты 45…65 Гц):
| Диапазон | Разрешение | Погрешность основная |
| 0...100 В | 1 В | ± (2 % и. в. + 3 е. м. р.) |
Измерение сопротивления заземления (2-х проводный метод):
| Диапазон | Разрешение | Погрешность основная |
| 0…19,99 Ом | 0,01 Ом | ± (3 % и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | ± 5 % и. в. |
| 2000…9999 Ом | 1 Ом | ± 8 % и. в. |
Измерение сопротивления заземления (3-х и 4-х проводный метод) (диапазон 0,53 Ом…9999 Ом для Un = 50 В):
| Диапазон | Разрешение | Погрешность основная |
| 0,00...19,99 Ом | 0,01 Ом | ± (3 % и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | ± 5 % и. в. |
| 2000…9999 Ом | 1 Ом | ± 8 % и. в. |
Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами):
| Диапазон | Разрешение | Погрешность основная |
| 0,00...19,99 Ом | 0,01 Ом | ± (3 % и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | ± 5 % и. в. |
| 2000…9999 Ом | 1 Ом | ± 8 % и. в. |
Измерение сопротивления многоэлементных заземлений с помощью двух клещей:
| Диапазон | Разрешение | Погрешность основная |
| 0,00...19,99 Ом | 0,01 Ом | ± (10 % и. в. + 8 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | ± (20 % и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта (согласно методу Веннера, ρ = 2πLRE, расстояние между измерительными зондами (L): 1...50 м):
| Диапазон | Разрешение | Основная погрешность |
| 0...9,99 Ом∙м | 0,01 Ом∙м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 10,0…99,9 Ом∙м | 0,1 Ом∙м | |
| 100...999 Ом∙м | 1 Ом∙м | |
| 1,00…9,99 кОм∙м | 0,01 кОм∙м | |
| 10,0…99,9 кОм∙м | 0,1 кОм∙м | |
| 100…999 кОм∙м | 1 кОм∙м |
Измерение сопротивления измерительных зондов:
| Диапазон | Разрешение | Основная погрешность |
| 0...999 Ом | 1 Ом | ± 5 % (RE+RH+RS) + 8 е.м.р. |
| 1,00...9,99 кОм | 0,01 кОм | |
| 10,0...19,9 кОм | 0,1 кОм |
Дополнительные технические характеристики
| Класс изоляции | двойная |
| Категория безопасности | III 300 В |
| Степень защиты корпуса | IP 65 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3 A RMS |
| Частота измерительного тока | 125 Гц для сетей 50 Гц, 150 Гц для сетей 60 Гц |
| Измерительное напряжение и ток для 2p | U < 24 В RMS, I ≥ 200 мA для R ≤ 60 Ом |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | > 200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤ 0,5 мA |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц |
| Количество измерений сопротивления R 2p | > 1100 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | > 800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | < 4 секунды |
| Длительность измерения для остальных методов | < 8 секунд |
| Габаритные размеры | 200 x 150 x 74 мм |
| Масса | приблизительно 1,2 кг |
| Рабочая температура | -20...+50 °C |
| Температура зарядки аккумуляторов | +10...+40 °C |
