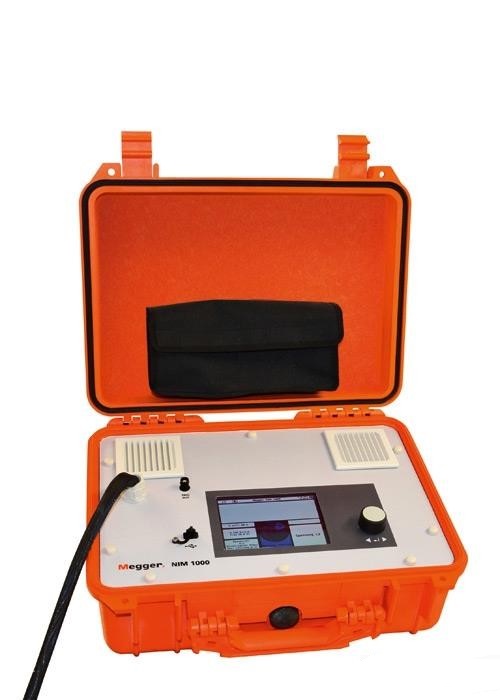

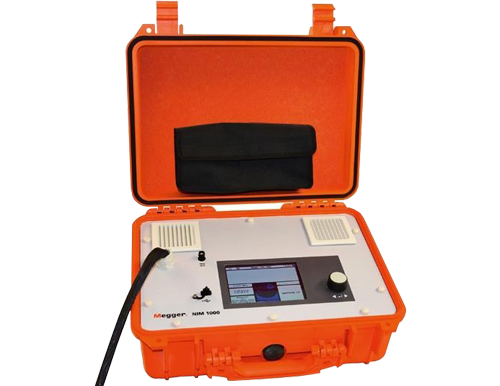

NIM 1000
Достовірний, безпечний вимірювач імпедансу низьковольтних мереж NIM 1000.
Основна ціна
Прилад вимірювання імпедансу NIM 1000 служить для вимірювання імпедансу в мережах низької напруги. При цьому мережа в місці підключення випробовується на струмову навантаженість струмом до 1000 А за умов, близьких до робочих і, таким чином, виявляються потенційно слабкі місця в мережі
Прилад NIM 1000 може використовуватися як для з'ясування причин при нестабільній мережевій напрузі, так і превентивно встановлюватися для контрольних вимірів (напр., до і після будь-яких змін в мережі)
Переваги:
- просте управління
- Високий випробувальний струм до 1000 A
- Одно і трифазне застосування
- Вимірювання імпедансу мережі до десятої гармоніки

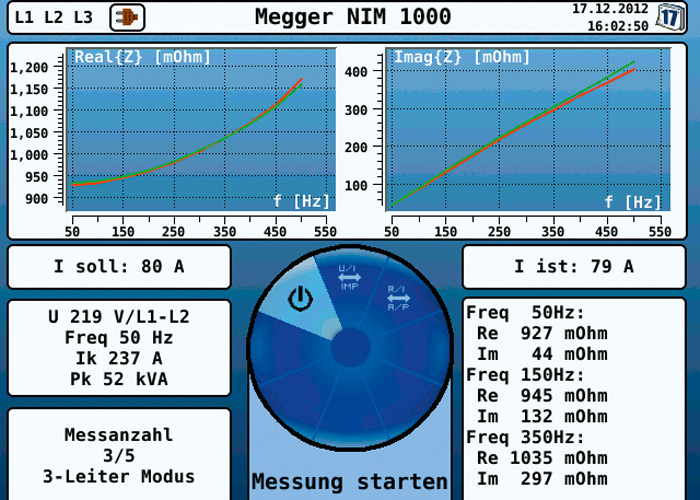

- Пряма індикація всіх параметрів вимірювання
- Випробування відповідно до норм DIN EN 61557-8; VDE 0413-3
Технические характеристики:
|
Параметр
|
Значение
|
|
Диапазон испытательного тока
|
80 А … 1000 А (регулируемый)
|
|
Макс. ток (пиковое значение) Imax (Imax зависит от импеданса сети)
|
≤ 1000 А при 400 В
|
|
≤ 600 А при 230 В
|
|
|
≤ 300 A при 115 В
|
|
|
Измерительные параметры
|
Z = импеданс (итог и фаза)
|
|
R = омическое сопротивление
|
|
|
X = реактивное сопротивление
|
|
|
ZPEN = значение импеданса PEN
|
|
|
Z, R, X и ZPEN отображаются до 10-й гармоники
|
|
|
Ueff = эффективное напряжение
|
|
|
Imax = макс. измерительный ток
|
|
|
Ik = ток короткого замыкания
|
|
|
Skv = мощность непрерывного КЗ
|
|
|
f = частота сети
|
|
|
VD = падение напряжения (в %)
|
|
|
Pmax= макс. потребляемая мощность
|
|
|
Входное напряжение (одновременно является напряжением питания)
|
90 В ... 480 В, 50/60 Гц (на клеммах)
|
|
90 В … 230 В, 50/60 Гц (с адаптером NIM 1000-A)
|
|
|
Погрешность измерений B (EN 61557-3)
|
3% ± 1 разряд (при достаточном измерительном токе )
|
|
Диапазон измерений (при в.у. погрешности)
|
10 мОм .. 5 Ом (230 В / 400 В)
|
|
10 мОм .. 2,5 Ом (115 В)
|
|
|
Разрешение
|
1 мОм
|
|
Категория измерения
|
300V CAT IV
|
|
Функции безопасности
|
Контроль температуры
|
|
Защищенные соединительные клеммы
|
|
|
Дисплей
|
Солнцезащищенный 5,7“ цветной дисплей; 640 x 480 пиксель
|
|
Память
|
Для мин. 1000 наборов данных
|
|
Интерфейс
|
USB 2.0
|
|
Температура хранения и рабочая
|
-20°C … 55°C / -30°C … 70°C
|
|
Влажность при работе
|
Макс. относительная влажность воздуха 93% при 30 °C
|
|
Вес
|
10 кг
|
|
Габариты
|
410 x 175 x 335 мм
|
|
Класс защиты
|
II (защитная изоляция)
|
|
IP-степень защиты (IEC 60529 (DIN VDE 0470-1))
|
IP 53 (открытый)
|
|
IP 67 (закрытый)
|
Комплект поставки NIM 1000:
|
Наименование
|
Количество
|
|
Прибор для измерения импеданса сети
|
1
|
|
Адаптер Schuko NIM 1000-A
|
1
|
|
Измерительный провод с зажимом Kelvin
|
4
|
|
USB Stick
|
1
|
|
Слаботочный предохранитель
|
10
|
