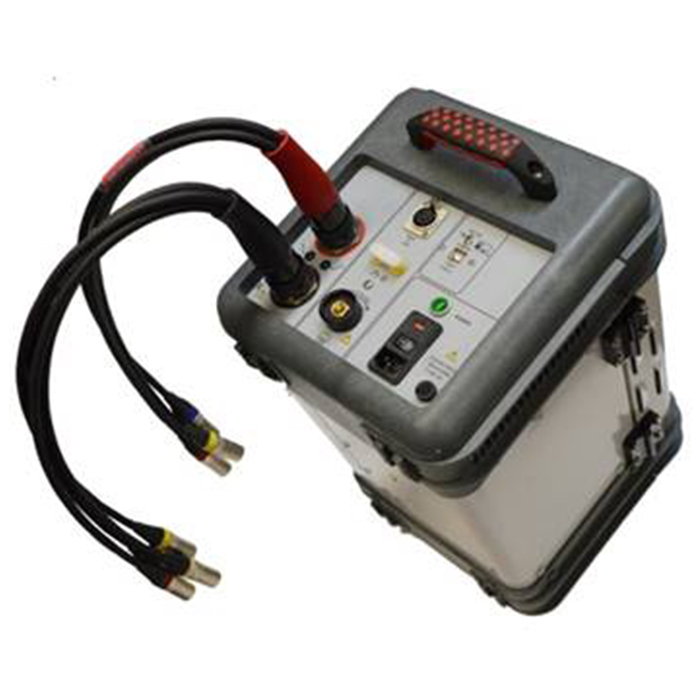

MWA 300


Комбінований прилад для вимірювання опору обмотки і коефіцієнта трансформації трансформаторів MWA300.
Основна ціна
  • Один прилад поєднує в собі можливість вимірювання коефіцієнта трансформації і опору обмотки постійному струму
  • 55% менше, на 40% легше, ніж окремі прилади
  • Один комплект проводів для всіх необхідних вимірювань, легше, менше і дешевше
  • Інтуїтивно зрозумілий протокол Ктр / СО дозволяє просто і швидко провести вимірювання
  • Великий 12 дюймів промисловий сенсорний екран у вбудованого комп'ютера (опціонально)
  • Тестові дроти є взаємозамінними з існуючими приладами TTR і MTO3XX

Аналізатор обмоток трансформатора MWA3xx від MEGGER є передовою 3-фазної портативною системою випробування силових трансформаторів, забезпечує: зменшений час настройки, підвищену безпеку і продуктивність. MWA3xx дозволяє за одне підключення виміряти коефіцієнт трансформації і опір обмоток постійному струму трифазного трансформатора. Всі тести і співвідношення опору обмотки виконуються в одному приладі, тільки з однієї вивідний встановленого з'єднання 3-фази

MWA3xx використовує PowerDB в якості єдиної платформи програмного забезпечення, економлячи користувачеві час при заповненні таблички для двох протоколів випробувань

MWA3xx призначений для тестування силових і розподільних трансформаторів на ПС з високим рівнем шумів, суворих вуличних умовах або в приміщеннях виробничого процесу. Він ідеально підходить для тестування складних 3-х фазних трансформаторів (з пристроєм РПН, прохідних трансформаторів струму і третинних) за 10% того часу, який потрібен звичайним приладів для тих же вимірювань

Наступні тести легко виконуються одним приладом MWA3xx при 3-х фазному підключенні:

  • 3-х фазний коефіцієнт трансформації
  • 3-фазне опір обмотки
  • РПН / безперервність (в процесі перемикання)
  • 3-х фазну розмагнічування
  • Магнітний баланс / розподіл потоку
  • Струм збудження
  • Полярність і фазовий кут відхилення
  • Визначення групи з'єднань
  • перевірка з'єднання 3-фази (без межсоединений коробки)

Типові проблеми, виявлені MWA:

  • Ослаблені контакнтние з'єднання
  • короткозамкнені витки
  • Розрив відводів
  • Деформація обмотки
  • Проблеми з РПН
  • Проблеми синхронізації підключень
  • Проблеми контактів РПН

Технические характеристики:

Сетевое питание
MWA3xx: 108 до 132 В, (207 до 253 В*), 58 - 62 Гц, 660 ВА
MWA3XX-47: 207 до 253 В, (108 до 132 В*), 48 - 52 Гц, 660 ВА
* Требуется изменение входного предохранителя - плавкий предохранитель 6,3A для сети 120 В и предохранитель 4,0 А для сети 230 В

Внутреннее запоминающее устройство
MWA330A (встроенный компьютер): сохраняет до 100 000 наборов данных

Communication/Control Software
MWA3xx: PowerDB Lite
MWA330A: управляется с помощью встроенного промышленного компьютера или внешнего компьютера. Встроенный компьютер
MWA330A предназначен для управления ряда приборов Megger, в том числе и DELTA4000, а также тестеров изоляции серий Megger S1 и MIT.

Условия окружающей среды
Рабочий режим: -10o C до +50o C
Хранение: -30o C до +70o C
Относительная влажность: 0-90% без конденсата

Корпус
Прочный корпус (металлическая / пластиковая отделка) со съемной крышкой и мягкой сумкой с ремнем для переноски

Безопасность / Электромагнитная совместимость / Вибростойкость
Соответствует требованиям:
IEC 61010-1:2010
ASTMD999.75
IEC 61326-1:2012* (как излучение, так и иммунитет)
* - см. руководство

Размеры / Вес
Размеры 290 x 290 x 460 мм, не включая ручки
Вес Стандартный блок: 14,5 кг

Соотношение фазового угла обмоток трансформатора
ANSI C57.12.70-1978
CEI/IEC 76-1:1993 и Публикация 616:1978
AS-2374, часть 4-1982 (Австралийский стандарт)
Технические характеристики постоянного тока (Сопротивление обмотки, непрерывность работы РПН, размагничивание сердечника, тепловой режим)
