TTR 3XX


Вимірювачі коефіцієнта трансформації 3-х фазних трансформаторів TTR 3XX.
Основна ціна
  • Автономна робота приладу або під управлінням ПК
  • Точно вимірює коефіцієнт трансформації, девіацію фази і струм збудження
  • Чи допускає можливість розширення
  • функціональних можливостей в процесі експлуатації не порушуючи калібрування
  • Функції збереження і передачі даних про вимірювання в форматі XML через інтерфейси RS232, USB або Ethernet (залежно від моделі)
  • Працює в умовах високих перешкод / ​​високої напруги
  • Найвищий вимірюваний коефіцієнт (45,000: 1);
  • найвища точність (0,1%)
  • Показує% помилки по відношенню до таблички із заводською характеристикою на трансформаторі і межі випробувань «придатний / не придатний»

Прилади TTR300 серії спеціально розроблені для діагностики трифазних трансформаторів. Вони призначені для вимірювання коефіцієнтів трансформації силових, вимірювальних і розподільних трансформаторів на підстанціях і в виробничих умовах. Міцна і надійна конструкція дозволяє використовувати ці прилади в жорстких зовнішніх умовах. Провід володіють особливою конструкцією, призначеної для забезпечення гнучкості, необхідної в умовах холодної погоди

Прилади серії TTR300 прекрасно підходять для використання при виробництві та випробування ізоляції трансформаторів. Їх унікальні методики випробувань і можливість зберігання даних дозволяє оператору підготувати і протестувати трифазні трансформатори складної конструкції (зі складовими перемикачами вихідних обмоток трансформатора і прохідні трансформатори струму) за значний менший час, ніж при використанні приладів інших TTR серій. Цей тест також містить межі випробувань «придатний / не придатний» для окремих коефіцієнтів

Прилади серії TTR300 також вимірюють девіацію фази трансформатора - первинної щодо вторинної. Ця можливість швидко вказує на несправності трансформатора, такі як частково короткозамкнені витки або пошкодження сердечника. Такий тип вимірювань також корисний для виявлення помилок в фазі у всіх типів силових і струмових трансформаторів

Кожен пристрій поставляється з перемикачем дистанційного керування для тестування, виконуваного однією особою. Це дозволяє оператору швидко тестувати трансформатори з перемиканням вихідних обмоток під навантаженням

Серія TTR300 складається з чотирьох приладів:

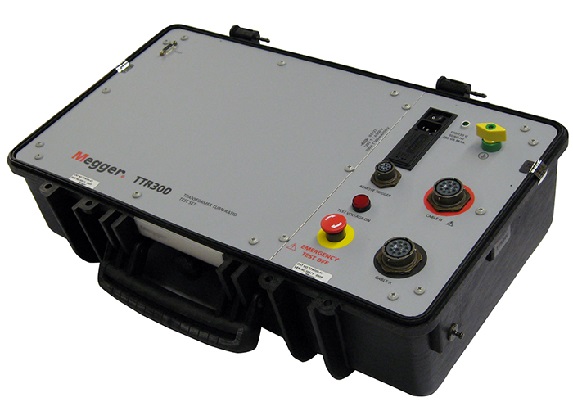

TTR300

TTR300 спроектований, щоб повністю управлятися за допомогою ПК, за допомогою ПО PowerDB LITE (встановлено) або PowerDB (повна версія). Можлива модернізація даного приладу в більш "старші" моделі TTR310, TTR320 або TTR330.

Деякі з характеристик TTR300:

  • Модернізація до моделей TTR310, TTR320 або TTR330 без порушення калібрування
  • Можливість збереження результатів випробувань у внутрішню пам'ять у відкритому форматі XML через PowerDB LITE
  • Швидке завантаження результатів випробувань через послідовний порт RS-232

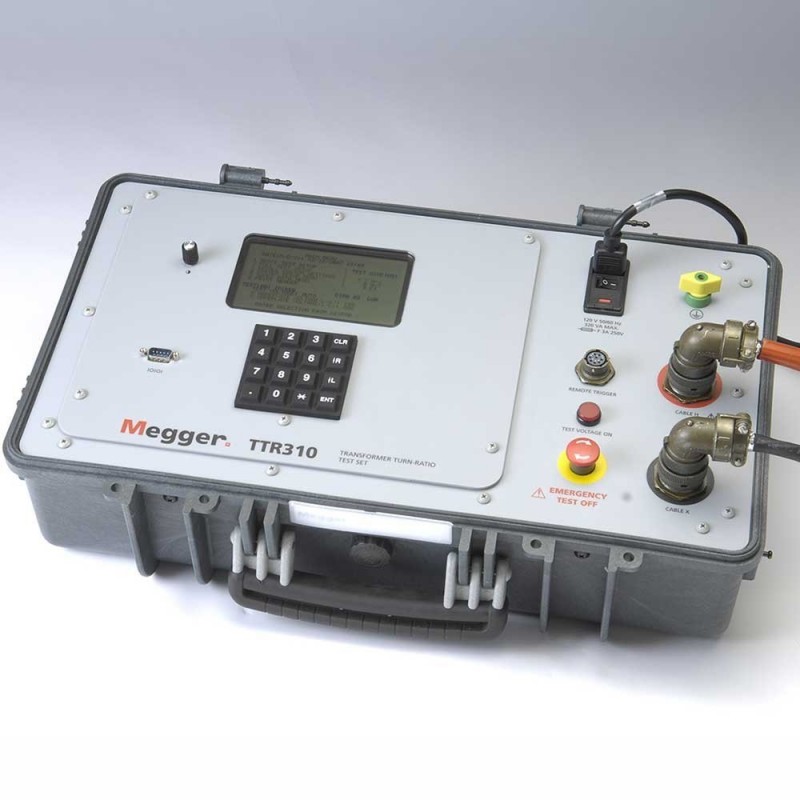

TTR310

Особливістю цього приладу є зручний для зчитування інформації, висококонтрасний ж / к дисплей, який видно в яскравому сонячному світлі, і який дозволяє забезпечувати настройку приладу і виробляти тестові операції. Прилад поставляється з ПО PowerDB LITE

TTR 310 може зберігати результати випробувань, передавати результати на ПК (через послідовний порт RS232), і / або роздрукувати їх на додатково встановленому принтері з термобумагу, без використання зовнішнього комп'ютера

Деякі з характеристик TTR310:

  • Повністю автоматичне управління (автономне або дистанційне керування)
  • Можлива модернізація в моделі TTR330 або TTR320 без порушення калібрування
  • Вбудований RS- 232 порт і додатково встановлюється принтер з термобумагу забезпечують друк результатів випробувань в польових умовах і без використання зовнішнього комп'ютера
  • Можливість збереження результатів випробувань у внутрішню пам'ять в форматі відкритих даних для прямого введення в формат Excel або XML за допомогою PowerDB LITE

TTR320

Особливістю приладу TTR 320 є висококонтрасний яскравий 5.7‖ VGA кольоровий дисплей, який видно при прямому сонячному світлі. У приладі використовується повна QWERTY-клавіатура для введення номінальної інформації. Комунікаційні порти представлені в формі портів RS- 232, USB і Ethernet для бортовий друку, збереження і завантаження результатів випробувань

Крім того, з простим інтерфейсом до ПО PowerDB LITE (включено) користувач може виконати аналіз даних і результатів

Деякі з характеристик TTR320:

  • Повністю автоматичне управління (автономне або дистанційне керування)
  • Можлива модернізація в модель TTR330 без порушення калібрування
  • Графічний інтерфейс користувача забезпечує автоматичне налаштування і управління за допомогою зручного для зчитування даних екрана
  • Можливість збереження результатів випробувань у відкритому форматі XML, у внутрішній пам'яті або на зовнішньому USB-накопичувачі
  • Вбудований RS- 232 порт і додатково встановлений принтер з термобумагу забезпечують друк результатів випробувань без використання зовнішнього комп'ютера
  • Яскравий кольоровий 5.7 VGA дисплей

TTR330

TTR 330 пропонує новий призначений для користувача інтерфейс, який дозволяє оператору взаємодіяти з вбудованим програмним забезпеченням PowerDB ONBOARD через повну QWERTY клавіатуру і клавіатуру управління, що відображається на 5.7‖ VGA кольоровому дисплеї. Одним з переваг цього інтерфейсу є те, що він відображає на екрані протокол випробування

Розширені характеристики TTR330 дозволяють користувачеві налаштовувати ці протоколи випробувань за допомогою додатково встановлюється повної версії PowerDB. Іншою перевагою TTR330 є три комунікаційні порти (два USB, один Ethernet). Порти "головного комп'ютера" USB можуть використовуватися для того, щоб безпосередньо під'єднатися до додатково встановленого принтера (щоб надрукувати заповнені протоколи випробування розміру 8.5‖ x 11‖) і для зберігання даних на USB-накопичувачі (для більш пізньої друку, вивчення, архівування, і / або аналізу). Порт Ethernet дозволяє підключати TTR330 за допомогою інтерфейсу (двонаправленого) безпосередньо до ПК

Деякі з характеристик TTR330:

  • Повністю автоматичне управління (автономне або дистанційне керування) з призначеним для користувача інтерфейсом за допомогою настроюваних екранних тестових бланків
  • Встановлене ПЗ PowerDB ONBOARD дозволяє вивчати і аналізувати дані без використання зовнішнього комп'ютера
  • Вбудований порт USB і додатково встановлюється принтер з термобумагу 8.5‖ x 11‖ забезпечують друк протоколів випробувань без використання зовнішнього комп'ютера
  • Вбудована можливість збереження результатів випробувань у відкритому форматі XML, або у внутрішній пам'яті або на зовнішній пристрій USB
  • 8.4 VGA кольоровий дисплей

Технические характеристики:

Характеристики и преимущетсва
TTR300
TTR310
TTR320
TTR330
Возможность модернизации в любой другой прибор серии TTR без необходимости проводить дополнительную калибровку прибора
 ∗
 ∗
 ∗
Дистанционное управление прибором
∗
∗
∗
∗
Работы при наличии высоких помех/высокого напряжения
∗
∗
∗
∗
Отображает % сбоев (неисправностей) в сравнении с заводской шильдой параметров трансформатора
∗
∗
∗
∗
Измеряет самый широкий диапазон коэффициента трансформации в промышленности (45,000:1) и обеспечивает самую высокую точность (0.1 %)
∗
∗
∗
∗
Позволяет оператору ввести коэффициент трансформатора и всех его отводов, немедленно сообщая оператору, если параметры выходят за допустимые пределы
∗
∗
∗
∗
Проведение теста одним подключением, просто переключая анцапфу
∗
∗
∗
∗
Измеряет девиацию первичной фазы трансформатора относительно вторичной; быстро показывает неисправности трансформатора, такие как повреждения частично закороченных проводов и обмоток. Применение при контроле неисправностей фазы трансформаторов тока и напряжения
 ∗
∗
∗
∗
Легкая, но прочная конструкция идеальна для полевых условий
∗
∗
∗
 ∗
Прибор имеет запрограммированные тестовые последовательности и схемы подключения в соответствии с международными стандартами
∗
∗
 ∗
∗
Режим “Quick Test (Быстрый тест)” обеспечивает быстрое определение коэффициента трансформации для одно - и трехфазных трансформаторов
∗
∗
∗
∗
Отделение для хранения проводов размещено внутри корпуса прибора
∗
∗
∗
 ∗
Печать результатов испытаний без использования компьютера
нет
4" бобина с термобумагой
4" бобина с термобумагой
8,5" х 11" термобумага
Программное обеспечение PowerDB LITE
 ∗
 ∗
 ∗
∗
Использование встроенного в приборе ПО американского стандарта “PowerDB ONBOARD” без необходимости подключения к ПК
 ∗
∗
∗
 ∗
Полная версия PowerDB
опция
опция
опция
опция
Интерфейс принтера
нет
RS-232
RS-232
USB
Внутренняя память для хранения данных
нет
200
100000
100000
Внешнее устройство хранения данных
нет
нет
USB
USB
Компьютерный интерфейс
RS-232
RS-232
Ethernet
Ethernet
Пользовательский интерфейс. Тип дисплея
нет
5,7" черно-белый
5,7" цветной VGA
8,4" цветной VGA
Отображение на экране
нет
текст
графическое отображение
текстовые бланки
Клавиатура
нет
цифровая
полная
полная
