TTR 100

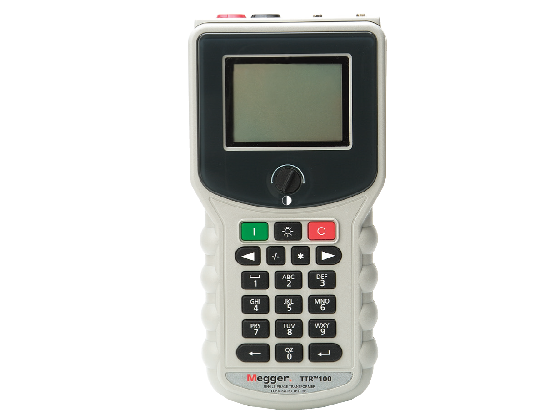

Портативний вимірювач коефіцієнта трансформації TTR 100.
Основна ціна
  • Тестування однофазних і трифазних трансформаторів
  • Повністю автоматизований, швидкодіючий, простий у використанні, міцний, легкий
  • Живлення від батарей
  • Вимірює коефіцієнт трансформації, струм збудження і полярність
  • Запис до 200 тестів
  • Інструкція по швидкому запуску на передній панелі
  • Підтримка багатьох

Megger TTR100 це автоматизований портативний однофазний вимірювач коефіцієнта трансформації з харчуванням від батарей. Його використовують для вимірювання коефіцієнта трансформації, струму збудження і полярності котушок однофазних і трифазних розподільних і силових трансформаторів (пофазні випробування), трансформаторів напруги та струму, а також трансформаторів ПБЗ (з відводами)

Особлива форма TTR100 дозволяє оператору проводити вимірювання, тримаючи тестер в одній руці. Це повністю позбавляє користувача від необхідності нахилятися або сідати на коліна для управління інструментом, що скорочує час тесту. Беручи до уваги екстремальні умови експлуатації, при створенні TTR100 особливу увагу було приділено тому, щоб зробити його корпус зручним для руки і в той же час ударостійким і легким (всього 870 г)

Пристрій тестера робить його придатним для використання в експлуатаційних умовах різної тяжкості. Зокрема, тестер ідеально підходить для використання на електропідстанції, виробництвах, що використовують трансформатори і магазинах приладів. Тестер оснащений висококонтрастним ж / к дисплеєм з підсвічуванням, який однаково добре читається при яскравому і розсіяному світлі

Прилад здатний з великою точністю вираховувати співвідношення витків аж до 20000: 1, а також найменший струм холостого ходу. Чудова стабільність TTR100 допомагає визначити стан випробуваного трансформатора. Запуск приладу проводиться простим натисканням однієї кнопки, результати вимірювань відображаються безпосередньо на р / к дисплеї або друкованому принтері (поставляється на замовлення). TTR100 не вимагає додаткового програмного забезпечення і готовий до використання відразу з моменту покупки

Застосування:

Надійне функціонування трансформатора залежить цілком від електротехнічних характеристик його котушок

Для того щоб забезпечити тривалий надійне функціонування, трансформатори піддають випробуванням, що підтверджує, що їх електротехнічні характеристики не відрізняються від розрахункових нормативів. TTR надзвичайно корисний при тестуванні котушок трансформатора, тому що допомагає виявити несправний елемент в однофазних і трифазних трансформаторах

Тестер використовується для визначення похибки нульовий навантаження трансформаторів напруги та струму, а також для виявлення необхідності в подальших тестах на їх несправності. TTR100 подає напругу на обмотку вищої напруги трансформатора і виробляє точний розрахунок результуючого напруги обмотки нижчої напруги. Співвідношення напруг прямо пропорційно коефіцієнту трансформації. На додаток до цього, прилад вимірює струм холостого ходу і полярність

Коефіцієнт трансформації:

Прилад для вимірювання коефіцієнта трансформації, як, наприклад, TTR100 здатний здійснювати пряме вимірювання коефіцієнта трансформації однофазних і трифазних трансформаторів. Відхилення в цих вимірах негайно вкажуть на несправності в обмотках трансформатора і схемах на магнітних сердечниках. Зміна коефіцієнта трансформації може відбуватися з кількох причин, включаючи пошкодження від короткого замикання, порушення ізоляції, забруднення і пошкодження при транспортуванні. Роботу трансформатора не можна вважати надійним, якщо його коефіцієнт трансформації відрізняється більш ніж на 0.5% від номінального коефіцієнта трансформації. Для вимірювань в області таких малих величин потрібна точність тестера Megger TTR100

Функціональні характеристики і переваги:

  • Вимірювання проводяться одним натисканням кнопки. Для керування приладом не потрібно сідати на коліна або нахилятися
  • Живлення від 6 стандартних лужних батарей типу "AA". Не потрібно перезарядний пристрій. Термін служби батарей - до 12 годин у режимі тестування
  • Вимірювання коефіцієнта трансформації до 20000: 1, мінімальна похибка при вимірюваннях нижчої напруги трансформатора (± 0.1% від 0.8 до 2000)
  • Фіксує похибки коефіцієнта трансформації для перехідних / втулкових трансформаторів з точністю до ± 0.1% від заводських параметрів. Це позбавляє від необхідності використовувати додаткову контрольно-вимірювальну апаратуру і скорочує час установки
  • Ідеально підходить для магазинів електровимірювального обладнання, може використовуватися для контролю більшості трансформаторів напруги та трансформаторів струму для визначення похибки нульовий навантаження. Також може використовуватися для виявлення необхідності в подальших тестах на їх несправності
  • Автоматична внутрішня калібрування при кожному вимірі
  • Багатомовна підтримка: Англійська, Іспанська, німецька, французька та Португальська мови

Технические характеристики:

Параметр
Значения
Питание
6 стандартных щелочных батарей типа АА (IEC LR-6)
Срок службы батарей
12 часов в режиме тестирования
Напряжение возбуждения
8 В среднеквадр. для тестирования распределительных и силовых трансформаторов, а также трансформаторов напряжения; 0,5, 1,5 или 8 В АС среднеквадр. для тестирования трансформаторов тока. Напряжение возбуждения включается автоматически, когда значение тока возбуждения превышает заданное значение
Частота измерений
55 Гц (внутренняя частота, в пределах общепринятых для тестов 50 / 60 Гц)
Диапазон тока возбуждения
от 0 до 100 мА, с дискретностью 4 знака
Диапазон измерений коэффициента трансформации
от 0,8 до 20000 с дискретностью 5 знаков
Полярность трансформатора
прямая / обратная
Погрешность тока (среднеквадр.)
(2% от показаний + 1 знак)
Погрешность измерения коэффициента трансформации
0,1% (от 0.8 до 2000)
0,15% (от 2001 до 4000)
0,25% (от 4001 до 10000)
0,5% (от 10001 до 20000)
Графический дисплей
ЖК, настраиваемая подсветка, широкий температурный диапазон, разрешение 128 х 64 точек (8 строк по 21 символ)
Соотношение фаз в обмотке трансформатора
ANSI C.57.12/70 - 1978
CEI/IEC 76-1:1993 и издание 616:1978
AS-2374, часть 4-1978 (Австралийский стандарт)
Безопасность / ЭМС / Вибростойкость
отвечает стандартам IEC-1010-1, CE и ASTM D999.75
Температура:
   - рабочая
   - хранения

от -20 оС до +55 оС
от -50 оС до +60 оС
Относительная влажность без конденсации:
   - рабочая
   - хранения

от 0 до 99%
от 0 до 95%
Устройства защиты
реле замыкания стороны высокого напряжения, подавитель неустановившегося напряжения и защита от скачков напряжения
Метод измерения
ANSI/IEEE C57.12.90
Длительность измерений
менее 5 сек
Габаритные размеры
240 х 115 х 50 мм
Вес
вместе с проводами приблизительно 1,3 кг

Комплект поставки TTR 100:

Наименование
Количество
Прибор TTR 100
1
Соединенные тестовые провода, "Х/Н" обмотки 1.8 м
1
Руководство пользователя
1
Технический паспорт
1
