DLRO 10 / DLRO 10X

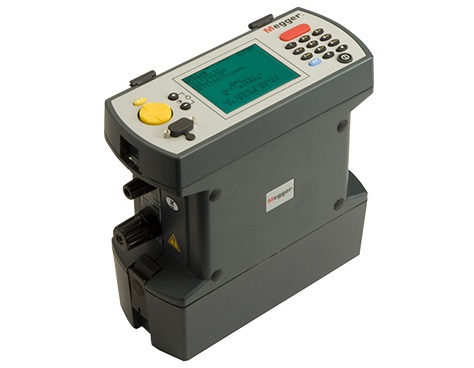

Мікроомметр DLRO 10 и DLRO 10x.
Мікроомметер Megger DLRO 10, DLRO 10x - автоматичний тест прямим і зворотним струмами для зменшення помилки через наведень Ел- магнітної інтерференції Ел. захист до 600В
- Автоматичне детектування надійності підключення приладу
- Різні режими тестування, вкл. повністю автоматичний
- Ідеальний для вимірювання індукційного опору
- Незалежна пам'ять (170 осередків) (DLRO 10X)
- Клавіатура для введення пояснень до результатів тесту (Megger DLRO 10xDLRO 10X)
- Можливість установки верхнього і нижніх меж (DLRO 10X)
- Меню, комп'ютерний інтерфейс RS232 (DLRO 10X)
- Вага 2,6 кг (вкл. Аккамулятор)
Megger DLRO 10, DLRO 10x є сімейство мікроомметрів, які можуть вимірювати низькі опір в діапазоні від 0.1нњ до 2к њ. Обидва прилади видають максимальний струм 10А постійного струму, який автоматично вибирається приладом в залежності від значення вимірюваного опору. Мікроомметер Megger DLRO 10x дозволяє користувачеві вийти з режиму автоматичного вибору струму і вибрати необхідний струм самостійно
Виміряне значення опору показується на дисплеї приладу з позначенням діапазону нњ, мњ або њ. DLRO10 має великий семи-сегментний дисплей і індикатори, в той час як DLRO10X виводить всю інформацію на рідкокристалічний дисплей з підсвічуванням
Мікроомметер Megger DLRO 10x дозволяє передавати виміряні значення на комп'ютер в режимі реального часу і / або зберігати їх в пам'яті приладу
Обидва прилади мають дуже міцний, але в той же час надзвичайно легкий корпус, для використання на об'єкті або в лабораторії. Прилад досить легкий і невеликий, що дозволяє проводити тестування в таких місцях, де раніше про це не могла йти й мови
Мікроомметер Megger DLRO 10 має великий, яскравий 4 Ѕ світлодіодний дисплей, тоді як DLRO 10X поставляється з величезним ЖК дисплеєм з підсвічуванням
Використання 4-х провідний методики вимірювання опору видаляє власний опір вимірювальних проводів з кінцевого результату. Зазвичай прилад проводить вимірювання автоматично прямим і зворотним струмами для зменшення помилки через наведень електромагнітної інтерференції Вимірювання опору займає зазвичай близько 2.5 секунд і показує виміряні значення прямим, зворотним струмами і середнє з точністю: 0,2%. DLRO 10X відображає на дисплеї значення опору, виміряні як прямим, так і зворотним струмом, а також усереднене
Мікроомметер DLRO 10x дозволяє користувачеві встановлювати верхню і нижню межі (пороги) вимірювання опору, що дозволять набагато швидше проводити найпростіший тест «пройшов / не пройшов. Після закінчення тесту прилад DLRO 10X зберігає результат вимірювання в пам'яті з можливими поясненнями
Для повної безпеки користувача під час тесту обидва прилади поставляються з набором дуплексних (подвійних) проводів, довжиною 1,2 метра кожен. Один з дротів оснащений світлодіодом, який дублює індикатор приладу про те, що всі 4 тестових контакту зроблені добре, наявність високої напруги, а також наявність струму розрядки на зразку після проведення тестування. Також можна замовити з приладом величезна кількість опціонних проводів зі штирями, крокодилами або зажимами Кельвіна
Прилад живиться від вбудованих NiMH акумуляторів, які дозволяють провести не менше однієї тисячі 10А тестів на одному заряді. В батареї вбудовані електронна схема, яка запобігає пошкодженню батареї в результаті перезарядження і індикатор заряду. Зарядка акумуляторів може бути проведена як від мережі 220В, так і за допомогою 12В автомобільного адаптера, що поставляється в комплекті з приладом. Акумулятор має власний індикатор заряду, що дозволять контролювати його заряд навіть без підключення приладу
Мікроомметер Megger DLRO 10x дозволяє зчитувати результати тесту в реальному часі через RS 232 порт для роздруківки безпосередньо на принтері або для збереження в комп'ютері. Внутрішня пам'ять на 700 результатів вимірювання разом з поясненнями, введеними з клавіатури
Режими тестування:
Прилад має 5 різних режимів тестування - звичайний, автоматичний, провідності, режим вимірювання опору обмоток і режим тестування тільки прямим струмом
- Звичайний режим
В даному режимі проводиться один вимір опору використовуючи прямий і зворотний струми
- Автоматичний режим
- Тест провідності
В даному режимі прилад виробляє повторні вимірювання опору використовуючи прямий і зворотний струми приблизно кожні 3 секунди поки існує контакт
- Режим вимірювання опору обмоток
- Режим тестування тільки прямим струмом (тільки мікроомметер Megger DLRO 10x)
У цьому режимі використовується тільки прямий струм для отримання результату. Даний режим істотно прискорює час тестування якщо відомо, що на зразку відсутній наведене або статичну електрику
Технические характеристики:
Цифровой микроомметр DLRO10:
|
Диапазон
|
Разрешение
|
Точность
|
Тестирующий ток
|
|
Технические характеристики
|
|||
|
1.9999 мОм
|
0.1 мкОм
|
±0.2% ±0.2 мкОм
|
10 А
|
|
19.999 мОм
|
1 мкОм
|
±0.2% ±2 мкОм
|
1 А
|
|
199.99 мОм
|
10 мкОм
|
±0.2% ±2 мкОм
|
100 мА
|
|
1.9999 Ом
|
100 мкОм
|
±0.2% ±2 мОм
|
10 мА
|
|
19.999 Ом
|
1 мОм
|
±0.2% ±2 мОм
|
1 мкА
|
|
199.99 Ом
|
10 мОм
|
±0.2% ±2 мОм
|
100 мкА
|
|
1999.9 Ом
|
100 мОм
|
±0.2% ±2 мОм
|
100 мкА
|
|
Параметр
|
Значения
|
||
|
Общие характеристики
|
|||
|
Режимы измерений
|
Обычный, автоматический, тестпроводимости, измерение сопротивления обмоток
|
||
|
Управление
|
Полностью автоматическое
|
||
|
Скорость тестирования
|
<3 с для первичного и обратного тока и отображения среднего значения
|
||
|
Дисплей
|
4 1/2 семисегментный дисплей LED
светодиодная индикация |
||
|
Метод тестирования
|
измерение сопротивления прямым и обратным током с вычислениемсреднего значения
|
||
|
Тестовый ток
- точность - стабильность |
±10% <10 ппм в секунду |
||
|
Мах сопротивление выводов
|
100 мОм на 10 А независимо от состояния батареи
|
||
|
Входное сопротивление вольтметра
|
> 200 кОм
|
||
|
Подавление фона
|
Меньше чем 1 % ±20 знаков ошибка с 100 мВ пиком 50/60 Гц напотенциальных проводах. Отображение предупреждения если фон и шумы превышают этот уровень
|
||
|
Батарея
|
7 Ah NiMH перезаряжаеая
|
||
|
Габаритные размеры
|
220 x 100 x 237 мм
|
||
|
Масса
|
2.6 кг (включая модуль батареи)
|
||
Цифровой микроомметр DLRO10X:
|
Диапазон
|
Разрешение
|
Точность
|
Тестирующий ток
|
|
Технические характеристики
|
|||
|
1.9999 мОм
|
0.1 мкОм
|
±0.2% ±0.2 мкОм
|
10 А
|
|
19.999 мОм
|
1 мкОм
|
±0.2% ±2 мкОм
|
1 А
|
|
199.99 мОм
|
10 мкОм
|
±0.2% ±2 мкОм
|
100 мА
|
|
1.9999 Ом
|
100 мкОм
|
±0.2% ±2 мОм
|
10 мА
|
|
19.999 Ом
|
1 мОм
|
±0.2% ±2 мОм
|
1 мкА
|
|
199.99 Ом
|
10 мОм
|
±0.2% ±2 мОм
|
100 мкА
|
|
1999.9 Ом
|
100 мОм
|
±0.2% ±2 мОм
|
100 мкА
|
|
Параметр
|
Значения
|
||
|
Общие характеристики
|
|||
|
Режимы измерений
|
Обычный, автоматический, тестпроводимости, измерение сопротивления обмоток
|
||
|
Управление
|
Полностью автоматическое
|
||
|
Скорость тестирования
|
<3 с для первичного и обратного тока и отображения среднего значения
|
||
|
Дисплей
|
4 1/2 семисегментный дисплей LED
светодиодная индикация |
||
|
Метод тестирования
|
измерение сопротивления прямым и обратным током с вычислениемсреднего значения
|
||
|
Тестовый ток
- точность - стабильность |
±10% <10 ппм в секунду |
||
|
Мах сопротивление выводов
|
100 мОм на 10 А независимо от состояния батареи
|
||
|
Входное сопротивление вольтметра
|
> 200 кОм
|
||
|
Подавление фона
|
Меньше чем 1 % ±20 знаков ошибка с 100 мВ пиком 50/60 Гц напотенциальных проводах. Отображение предупреждения если фон и шумы превышают этот уровень
|
||
|
Батарея
|
7 Ah NiMH перезаряжаеая
|
||
|
Габаритные размеры
|
220 x 100 x 237 мм
|
||
|
Масса
|
2.6 кг (включая модуль батареи)
|
||
Сравнительная таблица характерстик микроомметров серии DLR:
|
Параметр
|
DLRO10
|
DLRO10X
|
Достоинства
|
|
Выход с ограниченной мощностью для диапазонов испытаний (<0,25 Вт)
|
∗
|
∗
|
Незначительный нагрев, небольшая необходимость в компенсации температуры контакта;
Помощь в выделении загрязнений; Расширенный срок службы батареи питания |
|
Выход высокой мощности для диапазонов испытаний (25 Вт)
|
|
|
Помощь в выделении дефекта с нагревом, на пример, плохое соединение из-за шероховатых поверхностей или поломанных опор кабелей;
Возможность увеличения индуктивной нагрузки |
|
Автоматическое изменение направления тока
|
∗
|
∗
|
Уравновешивает термоэдс
|
|
Автоматический запуск (непрерывное детектирование)
|
∗
|
∗
|
Высокая скорость работы без нажатия кнопки для запуска испытания
|
|
Высокая степень защиты входа <600 В
|
∗
|
∗
|
Случайное соединение с линией питания, находящейся под напряжением, или контакт с напряжением системы бесперебойного питания не приведут еще к перегоранию предохранителя. Испытание продолжается как в нормальном режиме
|
|
Батарейный отсек с возможностью смены пользователем
|
∗ |
∗
|
Возможность непрерывного испытания с дополнительной второй батареей. Использование одной батареи, пока вторая заряжается
|
|
Подвешивание прибора с помощью на плечного ремня на уровне пояса
|
∗
|
∗
|
Идеальное средство для использования на лестницах и платформах;
Расширенные возможности маневрирования |
|
Работа с питанием от сети
|
|
|
Возможность непрерывных испытаний с питанием от сети – идеальное средство для применения в производстве
|
|
Исполнение IP65 при закрытой крышке
|
|
|
Транспортировка в любых погодных условиях
|
|
Исполнение IP54 при эксплуатации
|
|
|
Возможность работы в дождь
|
|
Сверхпрочный кейс
|
|
|
Выдерживает удары практически в любых тяжелых условиях эксплуатации
|
|
Сохранение результатов испытаний в памяти
|
|
∗ |
Идеальное средство для систем технического обслуживания по текущему состоянию;
Снижение ошибок при записи результатов испытаний вручную |
|
Выход на принтер или РС
|
|
∗
|
Сохранение результатов на Вашем РС и отправка на печать
|
|
Выбираемые пользователем пределы испытаний
|
|
∗
|
Помощь в быстром тестировании до заданных пределов
|
Комплект поставки DLRO10:
|
№
|
Наименование
|
DLRO10
(без тестовых проводов) |
DLRO10
(с подключенными двойными измерительными щупами) |
|
1
|
Цифровой микроомметр DLRO10
|
1
|
1
|
|
2
|
Батарейный модуль 7 Ah NiMH
|
1
|
1
|
|
3
|
Двойной ручной щуп Duplex DH4
|
-
|
1
|
|
4
|
Зарядное устройство
|
1
|
1
|
|
5
|
Адаптер для зарядки батарей от автомобильного прикуривателя
|
1
|
1
|
|
6
|
Руководство пользователя на русском языке
|
1
|
1
|
Комплект поставки DLRO10X:
|
№
|
Наименование
|
DLRO10X (без тестовых проводов)
|
DLRO10X (с подключенными двойными измерительными щупами)
|
|
1
|
Цифровой микроомметр DLRO10X
|
1
|
1
|
|
2
|
Батарейный модуль 7 Ah NiMH
|
1
|
1
|
|
3
|
Двойной ручной щуп Duplex DH4
|
-
|
2
|
|
4
|
Зарядное устройство для батареи от сети 115/230 В, 50/60 Гц
|
1
|
1
|
|
5
|
Адаптер для зарядки батарей от автомобильного прикуривателя
|
1
|
1
|
|
6
|
Руководство пользователя на русском языке
|
1
|
1
|
