CATIV MIT2500

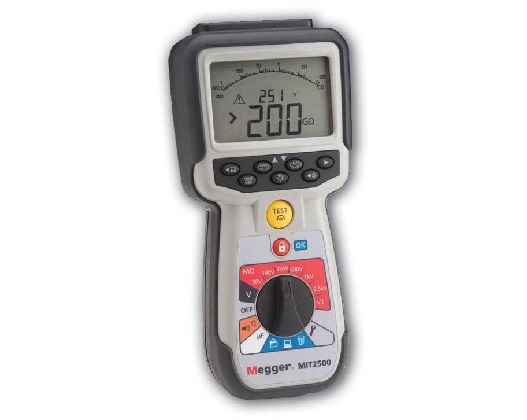

Тестер ізоляції CATIV MIT2500.
- Тестування ізоляції до 2,5 кВ (нове) і в діапазоні 200 GΩ за допомогою ручного інструменту.
- Захисна клема для точності при високому опорі (нове)
- Регульована напруга тестування ізоляції в діапазоні від 50 В до 2500 В (нове)
- Стабілізована напруга перевірки ізоляції (нове)
- Можливість зарядки від мережі і від машини (нове)
- Один діапазон, прискорена перевірка провідності в діапазоні від 0,01 Ω до 1 MΩ (нове)
- Індекс поляризації (PI) і Коефіцієнт абсорбції (DAR)
- Роботи згідно CAT IV 600 В
Тестер провідності і ізоляції MIT2500 був розроблений для виконання робіт на підприємствах і в умовах, де робочі напруги перевищують 1000 В і потрібні більш високі тестові напруги для вимірювання параметрів ізоляції
MIT2500 пропонує як фіксований діапазон напруг 50 B, 100 В, 250 В, 500 В, 1000 В і 2500 В, так і регульований діапазон, що дозволяє використовувати будь-яку напругу в діапазоні від 50 В до 2500 В. Це підтримується новим управлінням тестовим напругою зі зворотним зв'язком, що дозволяє утримувати вихідну тестове напруга в межах 2% похибки від обраного діапазону навіть при виконанні перевірки
У MIT2500 використовується змінений корпус опорної конструкції і є відсік акумуляторів на 6 елементів, а також вбудована захисна клема для зменшення струму поверхневої витоку, який знижує точність при високій напрузі. Всі прилади мають багатошарове лиття для збільшення захисту і стійкості до погодних умов класу IP54
Перевірка опору ізоляції:
Напруга тестування ізоляції зі зворотним зв'язком тепер має похибка + 2% -0% в порівнянні з початковою похибкою в + 20%, забезпечуючи більш точне вимірювання без небезпеки пошкодити ланцюг кидком напруги. Регульований діапазон дозволяє вибирати точне значення тестового напруги в діапазоні від 50 В до 999 В з кроком в 1 В, 1000 В до 2500 В з кроком в 10 В, надаючи 1200 варіантів тестового напруги
Звичайні області застосування:
- Комерційна авіаційна електроніка
- Військові наземні, водні і повітряні засоби зв'язку
- Виробничі / конвеєрні лінії
- Електростатичні вимірювання
- Перевірка компонентів
- Ходові установки і підйомне устаткування з живленням від акумуляторних батарей
Інші функції і особливості:
- Функції налаштувань:
- Дозволяє управляти:
- Тривалістю звукового попередження межі провідності,
- Звуковий сигнал межі ізоляції,
- Блокування ізоляції
- Тривалість таймера перевірки ізоляції
- Тривалість роботи підсвічування
- Таймер сну
- Попередження ПРОЙШОВ / НЕ ПРОЙШОВ
- Вимірювальні струми для вимірювання провідності
- Підключення через Bluetooth
- Відновлення заводських налаштувань
Кожен тестер захищений за стандартом IP54, забезпечуючи захист корпусу від впливів навколишнього середовища і потрапляння води в нього, відсік батарей і запобіжників. Завдяки багатошаровому гумовому покриттю прилад дуже зручно тримати в руках, воно також забезпечує надійну зовнішню захист від ударів, а міцний протиударний корпус ABS практично неунічтожаем. Для роботи потрібно 6 лужних або нікель-метал-гідридних батарей типу AA, яких вистачає не менш ніж на 3000 перевірок ізоляції при 1000 В
Технические характеристики:
|
Параметр
|
Значение
|
|
ИЗОЛЯЦИЯ
|
|
|
Точность изоляции
|
50 Вольт 10 GΩ ± 2% ± 2 знака ± по 4,0% на GΩ
100 Вольт 20 GΩ ± 2% ± 2 знака ± по 2,0% на GΩ 250 Вольт 50 GΩ ± 2% ± 2 знака ± по 0,8% на GΩ 500 Вольт 100 GΩ ± 2% ± 2 знака ± по 0,4% на GΩ 1000 Вольт 200 GΩ ± 2% ± 2 знака ± по 0,2% на GΩ 2500 Вольт 200 GΩ ± 2% ± 2 знака ± по 0,2% на GΩ Ошибка сервиса: BS EN 61557-2 (2007)
50V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.5% 100V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3% 250V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3% 500V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3% 1000V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 11.5% |
|
Испытательный ток
|
<5% погрешность при 500 kΩ сопротивлении параллельной цепи с нагрузкой 100 MΩ
|
|
Дисплей
|
Аналоговый: 1 GΩ, полная шкала
|
|
Разрешение
|
0,1 kΩ
|
|
Ток короткого замыкания / ток заряда
|
2 мА +0% от -50% до EN 61557-2 (2007) (кроме 2500 B: 1 мА в 2,5 MΩ
|
|
Точность напряжения на клеммах
|
-0% +3% ± 1В
|
|
Испытательный ток
|
1 мА при минимальном пропускном значении изоляции до максимальных 2 мА
|
|
Работа
|
EN61557: 0,10 MΩ až 1,0 GΩ
|
|
Ток утечки
|
10% ±3 знака
|
|
Напряжение
|
-0% ±2 знака ±2% от номинального напряжения
|
|
Управление таймером
|
60-секундный таймер обратного отсчета (изменяется до 10 минут)
|
|
Примечание
|
Вышеприведенные технические характеристики верны только при использовании высококачественных силиконовых проводов
|
|
ПРОВОДИМОСТЬ
|
|
|
Измерение целостности электрической цепи
|
от 0,01 Ω до 1 MΩ (от 0 до 1000 kΩ на
|
|
Точность целостности
электрической цепи |
± 3% ± 2 знака (от 0 до 100 Ω )
± 5% 2 знака (100Ω - 500 KΩ) Ошибка сервиса: BS EN 61557-2 (2007) ± 2.0%, 0.1Ω - 2Ω ± 6.8% |
|
Напряжение разомкнутого контура
|
5 В ± 1 В
|
|
Испытательный ток
|
200 мА (–0 мА +20 мА) (от 0,01 Ω до 4 Ω)
|
|
Полярность
|
Одинарная полярность (по умолчанию) / Двойная полярность (изменяется при настройке).
|
|
Сопротивление проводов
|
Обнуление до 10 Ω
|
|
НАПРЯЖЕНИЕ
|
|
|
Диапазон напряжений
|
Пост. ток: От 0 до 600 В
Перем. ток: От 10 мВ до 600 В, истинное СКЗ, синусоидальное (от 15 Гц до 400 Гц) Неопределенный: 0 – 10 мВ (от 15 до 400 Гц) |
|
Точность диапазона напряжения, вольт
|
Пост. ток: ± 2% ± 2 знака
Перем. ток: ± 2% ± 1 знака Ошибка сервиса: BS EN 61557-2 (2007)
± 2.0% ± 2d, 0V - 300Vac/dc ± 5.1% |
|
Форма волны
|
Несинусоидальный
± 3% ± 2 знака >от 100 мВ до 600 В истинного СКЗ ± 8% ± 2 знака от 10 мВ до 100 В истинного СКЗ |
|
Вольтметр по
умолчанию |
± 0,5% ± 1 знак (от 100 Гц до 400 Гц) неопределенный
|
|
ИЗМЕРЕНИЕ ЧАСТОТЫ
|
|
|
Диапазон измерения частоты
|
15 Гц - 400 Гц
|
|
Точность измерения частоты
|
± 5,0% ± 2 знака
|
|
ЕМКОСТЬ
|
|
|
Номинальная емкость
|
От 100 pF до 10 μF
|
|
Точность
|
± 0,5% ± 1 знака
|
|
ХРАНЕНИЕ РЕЗУЛЬТАТОВ
|
|
|
Емкость хранения
|
>1000 результатов проверки
|
|
Загрузка данных
|
Беспроводное соединение Bluetooth®
Bluetooth® класс II |
|
Диапазон
|
до 10 м
|
|
Источник питания
|
6 элементов питания x 1,5 В, тип IEC LR6 (AA, MN1500, HP7, AM3 R6HP), щелочные, можно использовать перезаряжаемые 6 x 1,2 V NiMH батарейки
|
|
Срок службы аккумулятора
|
3000 проверок проводки с циклом работы: 5 секунд ВКЛ. / 55 секунд ВЫКЛ. при 1000 В
в 1 MΩ Зарядное устройство (дополнительное оборудование): 12-15 В пост. тока (интерфейс для принадлежностей) |
|
Размеры
|
Инструмент: 228 мм x 108 мм x 63 мм (9,00 дюймов x 4,25 дюйма x 2,32 дюйма)
|
|
Вес
|
Только инструмент: 815 г (MIT2500) (27,22 унций)
Инструмент с ящиком для перевозки: 1,75 кг (3,86 фунта) |
|
Плавкий предохранитель
|
Используйте только 2 x 500 мА (FF) 1000 В 32 x 6 мм керамических предохранителя с высокой отключающей способностью (HBC), минимум на 10 кА. ЗАПРЕЩАЕТСЯ использовать стеклянные предохранители
|
|
Класс защиты
|
Инструмент соответствует стандарту EN 61010-1 (1995) до фазного напряжения 600 В, категория IV
|
|
EMC
|
В соответствии с IEC 61326 включая поправку №1
|
|
Температурный коэффициент
|
<0,1% на °C до 1 GΩ
<0,1% на °C на GΩ выше 1 GΩ |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
|
Диапазон рабочих температур
|
От -10 °C до +55 °C
|
|
Влажность
|
90% относительной влажности при макс. температуре 40 °C
|
|
Диапазон температуры хранения
|
От -25°C до +70 °C
|
|
Температура калибровки
|
+20 °C
|
|
Максимальная высота
|
2000 м
|
|
Класс IP-защиты
|
IP 54
|

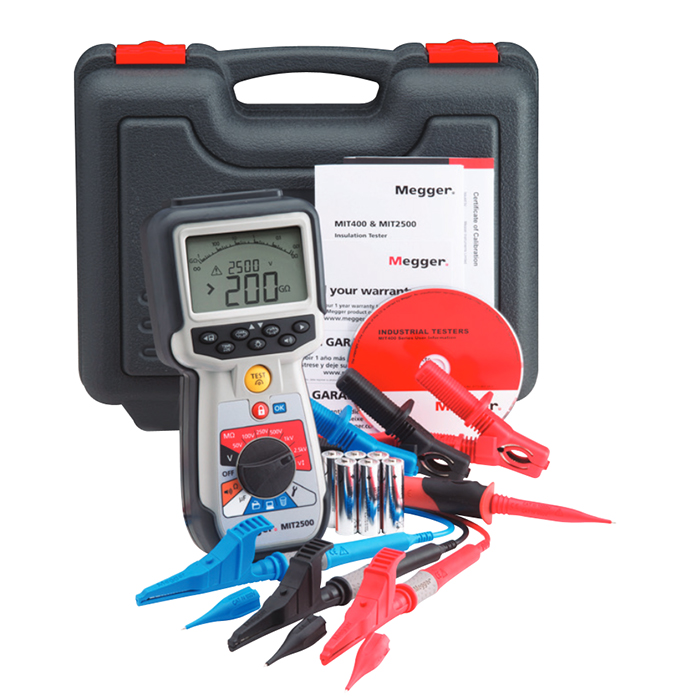

Комплект поставки MIT2500:
|
№
|
Наименование
|
Количество
|
|
1
|
Тестер изоляции MIT2500
|
1
|
|
2
|
Красный измерительный провод номиналом 3 кВ
с зажимами-"крокодильчиками" среднего размера
|
1
|
|
3
|
Черный измерительный провод номиналом 3 кВ
с зажимами-"крокодильчиками" среднего размера
|
1
|
|
4
|
Синий измерительный провод номиналом 3 кВ
с зажимами-"крокодильчиками" среднего размера
|
1
|
|
5
|
Красный стандартный измерительный провод номиналом 1 кВ со щупами и зажимами
|
1
|
|
6
|
Черный стандартный измерительный провод номиналом 1 кВ со щупами и зажимами
|
1
|
|
7
|
Мягкий кейс для переноски
|
1
|
