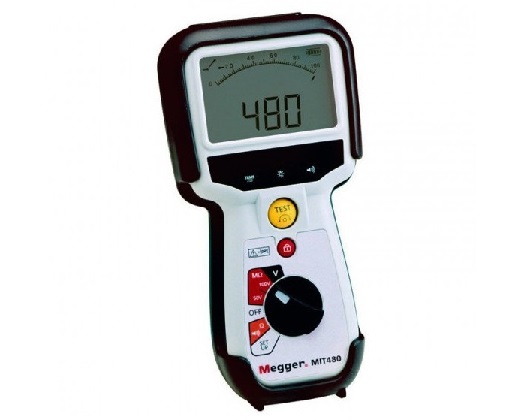

MIT 480
Тестери ізоляції кабельного зв'язку MIT480.
Основна ціна
- Випробування ізоляції при напрузі від 50 до 1000 В
- Діапазон вимірювання опору до 200 Гіга
- Заборона випробування при 75 В
- Вимірювання дійсних среднеквадратических значень / вимір напруги постійного струму
- Контроль цілісності ланцюга при 200 і 20 мА
- Вимірювання ємності до 10 мкФ
- Визначення довжини кабелю по ємності
- Силіконові випробувальні дроти
Серія MIT480 приладів для вимірювання опору ізоляції компанії Megger була розроблена спеціально для промисловості зв'язку. Тестери ізоляції і цілісності ланцюгів об'єднали в собі новітні технології вимірювань в цій області і нові конструктивні рішення, які забезпечили створення найсучасніших приладів компактних і зручних в експлуатації
Серія тестерів MIT480 безпосередньо замінюють добре зарекомендувала себе групу приладів BM80, надають великі функціональні можливості при одночасному спрощенні роботи і забезпечують більш широкий спектр застосування

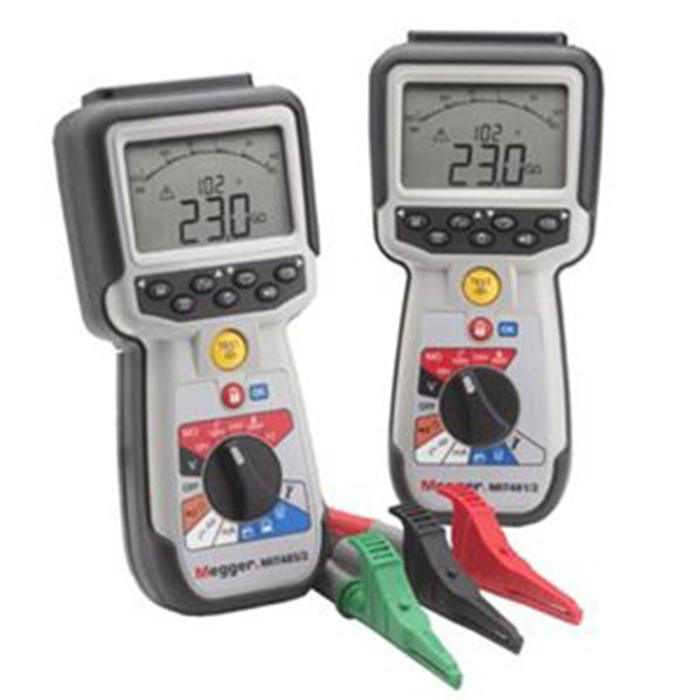

Тестери цієї серії:
MIT480: тестер з випробувальним напругою 50 В, 100 В
MIT481: тестер з випробувальним напругою 50 В, 100 В, 250 В, 500 В 1000 В
MIT485: так само, як і у MIT481, плюс можливість перевантаження результатів випробувань
Функції і можливості:
|
Діапазон випробувальної напруги
|
480
|
481
|
485
|
|
50-100 В
|
|
∗ | ∗ |
|
250 В, 500 В, 1000 В
|
|
∗ | ∗ |
|
Діапазон опору ізоляції
|
10 ГОм
|
200 ГОм
|
|
|
Відображення струму витоку
|
|
∗ | ∗ |
|
Відображення випробувальної напруги
|
∗ | ∗ | ∗ |
|
Попередження про наявність ланцюга під напругою - спрацьовує при> 75 В
|
∗ | ∗ | ∗ |
|
Контроль цілісності ланцюга
|
|||
|
Змінна межа струму 200 мА / 20 мА
|
∗ | ∗ | ∗ |
|
Швидкодіючий зумер - обираний поріг спрацьовування
|
∗ | ∗ | ∗ |
|
Діапазон в кОм - до 999 кОм
|
|
∗ | ∗ |
|
Вимірювання напруги
|
|||
|
Вольтметр за замовчуванням
|
∗ | ∗ | ∗ |
|
Вимірювання реальних среднеквадратических значень до 600 В
|
∗ | ∗ | ∗ |
|
Інші вимірювані параметри
|
|||
|
Частота в Гц - від 15 до 400 Гц
|
|
∗ | ∗ |
|
Ємність від 0,1 нФ до 10 мкФ
|
|
∗ | ∗ |
|
Вимірювання відстані по ємності
|
|
∗ | ∗ |
|
Додаткові можливості
|
|||
|
Збереження результатів
|
|
∗ | ∗ |
|
Перевантаження по протоколу Bluetooth®
|
|
|
∗ |
|
Підсвічування дисплея
|
∗ | ∗ | ∗ |
|
Відображення стану батареї живлення
|
∗ | ∗ | ∗ |
|
Випробування за часом - тести для визначення індексу поляризації (PI) і коеффіціента діелектричної абсорбції (DAR)
|
|
∗ | ∗ |
|
Кнопка запуску тесту + кнопка блокування
|
∗ | ∗ | ∗ |
|
Ланцюги TNV-3
|
∗ | ∗ | ∗ |
Технические характеристики:
Все погрешности указаны при температуре 23°С
Испытание изоляции:
Номинальные испытательные напряжения
|
MIT480
|
50 В, 100 В
|
|
MIT481, 485
|
50 В, 100 В, 250 В, 500 В, 1000 В
|
Диапазон измерения сопротивления изоляции
|
MIT480
|
10 гигаом
|
|
MIT481, 485
|
200 гигаом
|
Погрешность, приведенная к диапазону Все диапазоны ±2% ±2 цифры до 100 МΩ
|
Тогда:
|
|
|
1000 вольт
|
±3% ±2 цифры ±0.2% на 1 ГОм
|
|
500 вольт
|
±3% ±2 цифры ±0.4% на 1 ГОм
|
|
250 вольт
|
±3% ±2 цифры ±0.8% на 1 ГОм
|
|
100 вольт
|
±3% ±2 цифры ±2.0% на 1 ГОм
|
|
50 вольт
|
±3% ±2 цифры ±4.0% на 1 ГОм
|
|
Аналоговая шкала
|
1 ГОм (гигаом) полная шкала
|
|
Ток короткого замыкания: 2 mA +0% -50%
|
|
|
Напряжение на зажимах: -0% +20% ±1 В
|
|
Испытательный ток на нагрузке:
1 мА при мин. допустимой величине для изоляции, указанной в BS7671, HD384 и IEC364, 2 мА максимум
|
Рабочий диапазон по EN61557:
|
0,10 MΩ до 1,00 гигаом
|
|
Диапазон для тока утечки:
|
10 μA – 2000 μA
|
|
Погрешность для тока утеч- ки:
|
10% ±3 цифры
|
|
Погрешность отображения напряжения:
|
3% ±3 цифры ±0.5% от номи- нального напряжения
|
|
Индекс поляризации (PI):
|
Отношение результатов измере- ний при 10 минутах и 1 минуте
|
Коэффициент диэлектрической абсорбции (DAR):
Отношение результатов измерений при 60 секундах и 30 секундах
Примечания:
(1) Все диапазоны измерения от 0,00 MΩ и выше.
(2) Указанные выше технические характеристики справедливы только при использовании высококачественных силиконовых проводов
|
Контроль целостности
|
|
|
Диапазон измерения:
|
От 0,01 Ω до 99,9 Ω (0 до 100 Ω по
аналоговой шкале)
|
|
Погрешность:
|
±2% ±2 цифры (от 0 до 100 Ω)
|
|
Напряжение разомкнутой цепи:
|
5 В ±1 В
|
|
Испытательный ток:
|
205 мA (–0 мA +20 мA)
(от 0.01 Ω до 9.99 Ω)
20 мA (±1 мA)
(от 10.0 Ω до 99.9 Ω)
|
|
Смещение нуля у измери- тельных наконечников:
|
0,10 Ω, типичное
|
|
Коррекция (обнуление) сопротивления проводов:
|
До 9,99 Ω
|
|
Зуммер:
|
Регулируемый порог срабатывания 1 Ω, 2 Ω, 5 Ω, 10 Ω, 20 Ω
|
|
Измерение сопротивления
|
|
|
Диапазон измерения:
|
От 0,01 kΩ до 1000 kΩ (от 0 до 1 MΩ по аналоговой шкале)
|
|
Погрешность:
|
±3% ±2 цифры до 50 kΩ, далее ±2 цифры
|
|
Напряжение разомкнутой цепи:
|
5 В ±1 В
|
|
Ток короткого замыкания:
|
1.5 mA ±0.2 mA
|
Диапазон измерения напряжения:
От 0 до 600 В постоянного тока, ±2% ±2 цифры
От 10 мВ до 600 В, действительное среднеквадратическое значение для синусоидального сигнала (от 40 до 400 Гц), ±2% ±2 цифры
От 0 до 1000 В по аналоговой шкале
Уровень сигнала для непредусмотренного ввода 0 - 10 мВ (40 - 400 Гц)
Дополнительно – характеристики для несинусоидальных сигналов:
±3% ±2 цифры, от 101 мВ до 600 В (действительное среднеквадратическое значение) и ±8% ±2 цифры, от 10 мВ до 100 мВ (действительное среднеквадратическое значение)
|
Вольтметр
по умолчанию:
|
Работает при напряжении >25 В переменного или постоянного тока на любом диапазоне, исключая режим OFF (ОТКЛ).
|
|
Измерение частоты:
|
40 - 450 Гц (40 Гц - 99,9 Гц)
±0.5% ±1 цифра (от 100 Гц до 450 Гц)
|
Измерение емкости:
Тестеры MIT481 и MIT485
|
Диапазон измерений:
|
От 100 пФ 10 мкФ
|
|
Погрешность:
|
± 5.0% ±2 цифры
|
|
Диапазон измерений:
|
От 100 пФ 10 мкФ
|
|
Погрешность:
|
± 5.0% ±2 цифры
|
Определение расстояния по емкости:
Тестеры MIT481 и MIT485
Арифметическое преобразование измеренной величины емкости в расстояние соответствии с образцовой погонной емкостью, приня- той по умолчанию. Емкость по умолчанию: 50 нФ/км
|
Диапазон емкости:
|
От 40 нФ/км до 60 нФ/км
|
|
Сохранение результатов
|
|
|
Емкость:
|
>1000 результатов испытаний
|
|
Передача данных:
|
По беспроводной связи Bluetooth
|
|
Класс связи Bluetooth:
|
Класс II
|
|
Дальность:
|
До 10 м
|
|
Диапазон емкости:
|
От 40 нФ/км до 60 нФ/км
|
|
Сохранение результатов
|
|
|
Емкость:
|
>1000 результатов испытаний
|
|
Передача данных:
|
По беспроводной связи Bluetooth
|
|
Класс связи Bluetooth:
|
Класс II
|
|
Дальность:
|
До 10 м
|
Источник питания:
5 x 1,5 В элементов типа IEC LR6 (AA, MN1500, HP7, AM3 R6HP), могут быть использованы щелочные или никель-металлгидридные элементы аккумуляторного типа
Срок службы батарей питания: 2200 испытаний изоляции с рабо- чим циклом – 5 секунд ВКЛ /55 секунд ВЫКЛ при 1000 В на 1 MΩ
Размеры:
|
Прибор:
|
220 x 92 x 50 мм
|
|
Прибор + кейс:
|
456 x 178 x 89 мм
|
Масса
|
Только прибор:
|
590 г, 775 г с защитным чехлом
|
|
Прибор + кейс:
|
1.75 кг
|
Предохранитель
Используйте только керамический предохранитель 500 мА (FF) 1000 В, размером 32 x 6 мм с высокой разрывной мощностью HBC 50 kA минимум. ЗАПРЕЩАЕТСЯ ВСТАВЛЯТЬ стеклянные предохранители.
Защита:
Приборы соответствуют нормам IEC 61010-1 до 600 В напряжение фаза-земля, Категория IV. Обращайте внимание на приведенные предупреждения по технике безопасности
Электромагнитная совместимость:
В соответствии с IEC 61326-1
Влияние температуры:
Температурный коэффициент: <0,1% на 1°C до 1 гигаома
|
Параметры окружающей среды
|
|
|
Рабочая температура:
|
От -20 до +55°C
|
|
Рабочая влажность:
|
95% при температуре от 0ºC до +35ºC,
|
|
(относительная)
|
70% при температуре от +35ºC до +55ºC
|
|
Температура хранения:
|
От -30 до +80°C
|
|
Температура калибровки:
|
+20°C
|
|
Максимальная высота над уровнем моря:
|
2000 м
|
Защита от пыли и влаги:
Исполнение IP54 – защищены от пыли и брызг воды
