DCM340

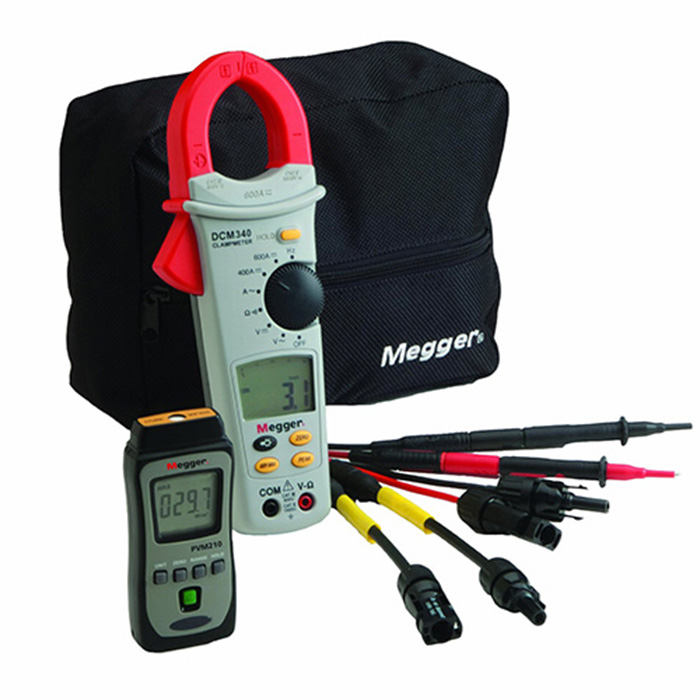

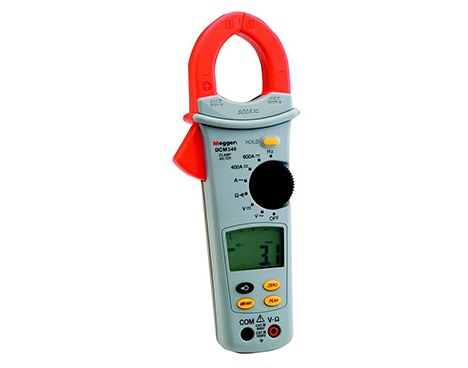

Цифрові струмові кліщі-мультиметр DCM340.
Струмові кліщі-мультиметр DCM340 призначені для застосування в електричних системах та обладнанні, де необхідно вимірювати струм, напругу, опір і частоту. І, таким чином, вони можуть використовуватися при установці, пошуку несправностей або контролі стану цих систем. Функція утримування мінімальних / максимальних і пікових значень дозволяє визначати максимальні струми навантаження устаткування, наприклад, пускові струми електродвигунів і нагрівачів
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Всі похибки вказані при температурі 23°С ± 5°С і відносній вологості 85%
Змінний струм
| Діапазон | Похибка | Похибка |
| 50 – 60 Гц | 61 – 400 Гц | |
| 0-60.0 A | ±1.9% ±7 цифр | ±2.5% ±7 цифр |
| 60.0 - 400.0 A | ±1.9% ±5 цифр | ±2.5% ±5 цифр |
| 400 - 600 A | ±2.5% ±5 цифр | ±2.9% ±5 цифр |
Постійний струм
| Діапазон | Похибка |
| 0 - 60.0 A | ±1.5% ±10 цифр |
| 60.0 - 400.0 A | ±1.9% ±5 цифр |
| 400 - 600 A | ±1.9% ±10 цифр |
Напруга
| Діапазон | 50 – 500 Гц | Постійний струм |
| Похибка | Похибка | |
| 0 -400.0 V | ±1.0% ±5 цифр | ±0.7% ±2 цифры |
| 400 - 600 V | ±1.0% ±5 цифр | ±0.7% ±2 цифры |
Вхідний імпеданс: 1 MΩ // <100 пФ
Опір і цілісність ланцюга
| Діапазон | Похибка |
| 0 -400.0 Ω | ±1% ±3 цифры |
Напруга розімкнутого ланцюга: 3 В
Контроль цілісності: звуки зумера при <30 Ω
Частота
| Діапазон | Роздільна здатність | Похибка |
| 20 - 400 Гц | 1 Гц | ±0.1 % ±2 цифры |
Чутливість: 3 A
Утримання піку: ± 3% ± 15 цифр
Час вибірки: 10 мілісекунд
Утримання MIN / MAX: додати 15 цифр до похибки для змінного і постійного струму в A
Похибка позиціонування: ± 1% від показань
Захист від перевантаження: 600 В і 600 A (ефективне значення)
Аналогово-цифрове перетворення: Індикація середньої чутливості з ефективного значенням, відкалібровані по ефективному значенню при синусоїдальній сигналі на вході
Автоматичне відключення живлення: Через 30 хвилин після включення живлення
РК-дисплей:
Дисплей: 3 ½ розрядний цифровий з великими символами
Рахунок: 4000
Частота опитування: 1.5 в секунду
Вихід за діапазон: Символи "OL"
Вимоги до живлення:
1 x 9V PP3 MN1604 6LR61 лужна батарея
Термін служби: 200 годин (лужна)
Робоча температура і відносна вологість
0 °C - 30 °C <80%
30 °C - 40 °C <75%
40 °C - 50 °C <45%
Температура зберігання:
-20ºC ÷ + 60ºC (відносна вологість <80%) (з віддаленими батареями)
Безпека:
Категорія безпеки по перенапруженню: IEC 61010-1 600V CAT III
Робоча висота над рівнем моря: 2000 м
Захист від падіння: 1.2 м на тверду дерев'яну поверхню

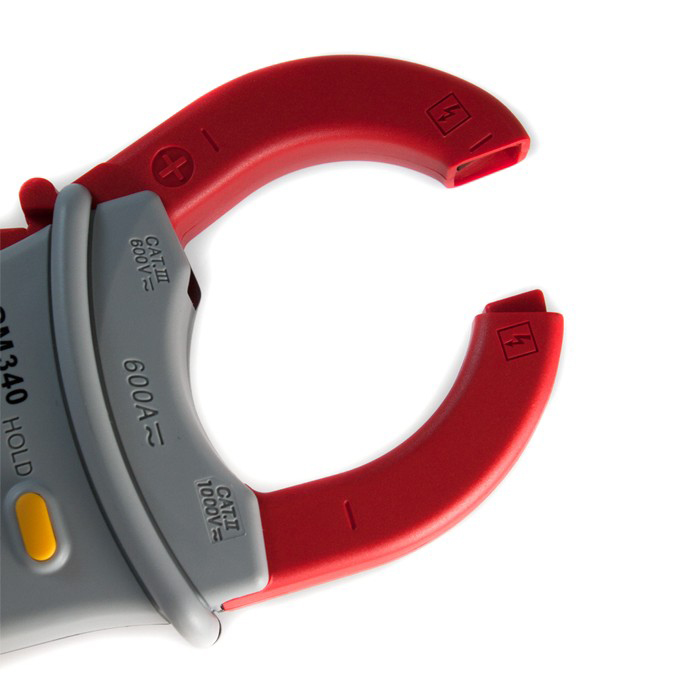

Розмір провідника макс. Діаметр 35 мм
Вивірний інтервал 12 міс
Розміри: 68 мм (ширина) x 237 мм (висота) x 42 мм (глибина)
Маса: 225 г, включаючи батареї
Технические характеристики:
Все погрешности указаны при температуре 23°С ±5°С и относительной влажности 85%
Переменный ток
| Диапазон | Погрешность | Погрешность |
| 50 – 60 Гц | 61 – 400 Гц | |
| 0-60.0 A | ±1.9% ±7 цифр | ±2.5% ±7 цифр |
| 60.0 - 400.0 A | ±1.9% ±5 цифр | ±2.5% ±5 цифр |
| 400 - 600 A | ±2.5% ±5 цифр | ±2.9% ±5 цифр |
Постоянный ток
| Диапазон | Погрешность |
| 0 - 60.0 A | ±1.5% ±10 цифр |
| 60.0 - 400.0 A | ±1.9% ±5 цифр |
| 400 - 600 A | ±1.9% ±10 цифр |
Напряжение
| Диапазон | 50 – 500 Гц | Постоянный ток |
| Погрешность | Погрешность | |
| 0 -400.0 V | ±1.0% ±5 цифр | ±0.7% ±2 цифри |
| 400 - 600 V | ±1.0% ±5 цифр | ±0.7% ±2 цифри |
Входной импеданс: 1 MΩ // < 100 пФ
Сопротивление и целостность цепи
| Диапазон | Погрешность |
| 0 -400.0 Ω | ±1% ±3 цифри |
Напряжение разомкнутой цепи: 3 В
Контроль целостности: звуки зуммера при < 30 Ω
Частота
| Диапазон | Разрешение | Погрешность |
| 20 - 400 Гц | 1 Гц | ±0.1 % ±2 цифри |
Чувствительность: 3 A
Удержание пика: ±3% ±15 цифр
Время выборки: 10 миллисекунд
Удержание MIN/MAX: добавить 15 цифр к погрешности для переменного и постоянного тока в A
Погрешность позиционирования: ±1% от показаний
Защита от перегрузки: 600 В и 600 A (эффективное значение)
Аналогово-цифровое преобразование: Индикация средней чувствительности по эффективному значению, откалиброванному по эффективному значению при синусоидальном сигнале на входе
Автоматическое отключение питания: Через 30 минут после включения питания
ЖК-дисплей:
Дисплей: 3 ½ разрядный цифровой с большими символами
Счет: 4000
Частота опроса: 1.5 в секунду
Выход за диапазон: Символы “OL”
Требования к питанию:
1 x 9V PP3 MN1604 6LR61 щелочная батарея
Срок службы: 200 часов (щелочная)
Рабочая температура и относительная влажность
0°C - 30°C <80%
30°C - 40°C <75%
40°C - 50°C <45%
Температура хранения:
-20ºC ÷ +60ºC (относительная влажность <80%) (с удаленными батареями)
Безопасность:
Категория безопасности по перенапряжению: IEC 61010-1 600V CAT III
Рабочая высота над уровнем моря: 2000 м
Защита от падения: 1.2 м на твердую деревянную поверхность
Размер проводника макс. Диаметр 35 мм
Поверочный интервал 12 мес
Размеры: 68 мм (ширина) x 237 мм (высота) x 42 мм (глубина)
Масса: 225 г, включая батареи
