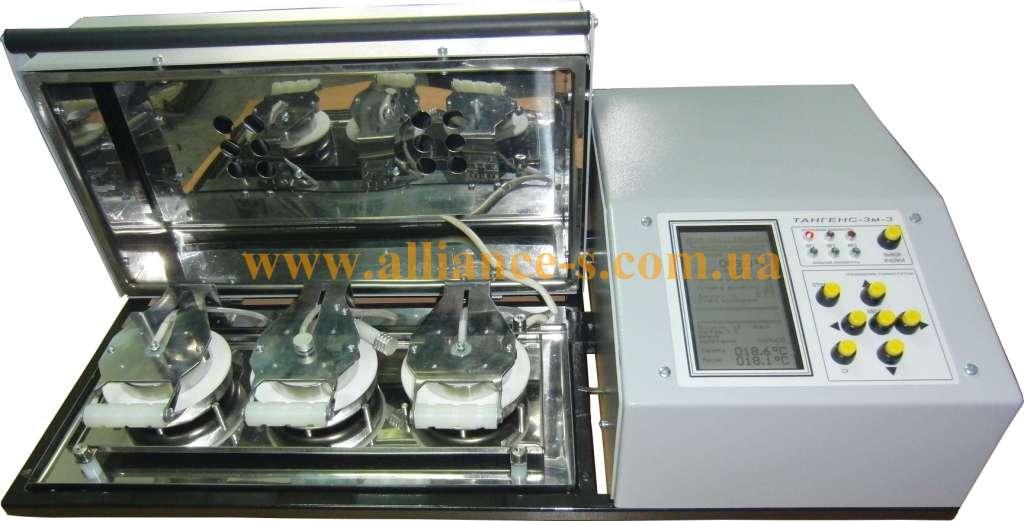

Установка виміру діелектричних втрат рідких діелектриків "ТАНГЕНС 3М 3"

ПРИЗНАЧЕННЯ

Установка для виміру діелектричних витрат рідких діелектриків «Тангенс -3М-3» призначена для виміру тангенса кута діелектричних витрат трансформаторного масла та інших рідких діелектриків.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Прилад «ТАНГЕНС-3М-3» забезпечує за нормальних умов використання виміру тангенса кута діелектричних витрат (tgδ) і ємності прикладів рідких діелектриків  (Сх) в діапазонах з основною похибкою вимірів, що наведено нижче:

• діапазон виміру тангенса кута діелектричних витрат від  1·10^-4 до 0,3;
• границі допускаємої абсолютної основної похибки при вимірі тангенса кута діелектричних витрат ±(5·10^-4 + 0,05 tgδ)%;
• діапазон виміру ємності при випробувальній напрузі від 1,5 до 2 кВ від 5 пФ до 100 пФ;
• межа допустимої основної абсолютної похибки при вимірюванні ємності на частоті 50Гц 1,5 пФ +0,01 Сх;
• межа допустимої основної абсолютної похибки при вимірюванні ємності на частоті 54Гц 1 пФ +0,03 Сх;
• граничне відхилення температури вимірюваної рідини від заданої температури, ° С +1;;
• межа допустимої абсолютної основної похибки при вимірюванні тангенса кута діелектричних втрат ± (5 · 10-4 + 0,08 tgδ);
• межа допустимої відносної похибки при вимірюванні середньоквадратичного напруги на частоті 50 Гц в діапазоні вимірювання напруги від 1 до 2 кВ ± 3%;
• межа допустимої відносної похибки при вимірюванні середньоквадратичного напруги на частоті 54 Гц в діапазоні вимірювання напруги від 1 до 2 кВ ± 3%;
• межа допустимої абсолютної похибки вимірювання температури випробуваного рідкого діелектрика +1,5 °С;
• час нагріву до 90 ° C, хв. 80 ± 20;
• обсяг осередку, куб.см 60 ± 2;
• напруга живильної мережі однофазного змінного струму, В 220 ± 22;
• споживана потужність, кВА, не більше 0,65.

Межа допустимої додаткової похибки вимірювання, викликаної зміною температури навколишнього повітря від нормальної (20 ± 5 ° С) до будь в межах робочої області, не перевищує 10% межі допустимої основної абсолютної похибки вимірювання на кожні 10 град. зміни температури.

«ТАНГЕНС-3М-3» забезпечує виведення результатів вимірювань на рідкокристалічний дисплей (РКД) блоку індикації.

Зв'язок між високовольтним вимірювальним блоком і блоком індикації здійснюється по радіоканалу в діапазоні частот 845-945 МГц. Стійкість радіозв'язку на відстані 5-7 м забезпечується рівнем вихідної потужності передавача в 1 мВт.

Зображення цифр і знаків на дисплеї помітна на відстані не менше 0,8 м при зовнішній освітленості від 10 до 1000 лк.

«ТАНГЕНС-3М-3» в нормальних і робочих умовах застосування готовий до роботи протягом не більше 2 хв. після включення.

Тривалість безперервної роботи приладу визначається енергоємністю застосовуваних електрохімічних акумуляторів в блоці індикації. (При ємності батарей 1800 мА  год тривалість роботи блоку індикації становить не менше 10 ч.)

Середнє напрацювання на відмову для робочих умов застосування не менше 4000 ч.

Середній термін служби вимірювача - не менше 10 років.
