DCM 330

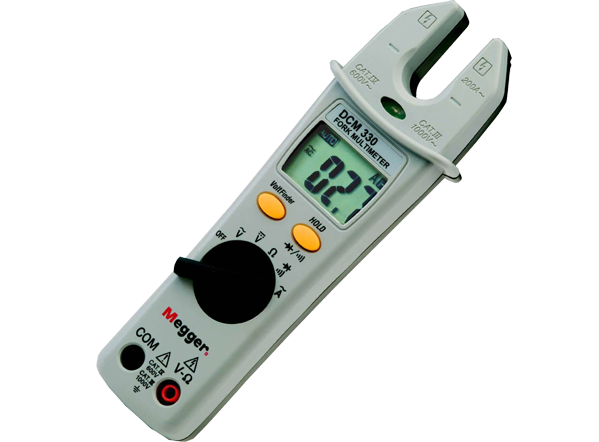

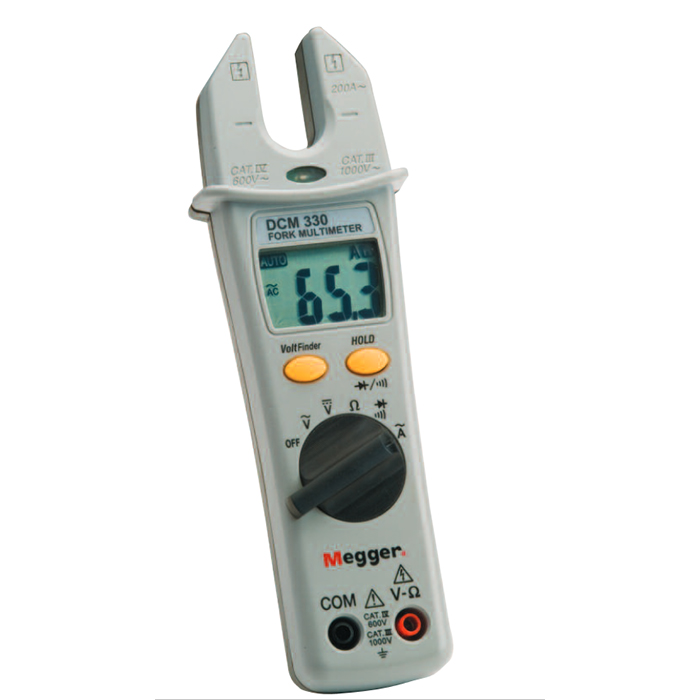

Вилковий мультиметр DCM330.
- Вимірювання змінного струму 200,0 А при постійно відкритому захопленні - вилці
- Автоматичний вибір діапазонів вимірю- вання напруги змінного і постійного струму в межах від 0,1 В до 1000 В
- Діапазон вимірювання опору від 0,1 Ω до 20,00 МΩ
- Звуковий сигналізатор цілісності ланцюга і можливість перевірки діодів
- Безконтактне виявлення в тестованої ланцюга напруги змінного струму
- Відповідність нормам CAT III 1000 В і CAT IV 600 В
Вилковий мультиметр DCM330 компанії Megger - це зручний і компактний інструмент, призначений для вимірювання змінного струму аж до величини 200 А і реалізації основних функцій звичайного мультиметра
Забезпечуючи можливості вимірювання напруги змінного і постійного струму аж до 1000 В і опору до 20 МΩ, а також безконтактного виявлення напруги, звукової сигналізації цілісності ланцюга і перевірки діодів, навантажувач мультиметр DCM330 компанії Megger є дійсно гнучким і універсальним приладом. Всі ці функції реалізовані в одному компактному інструменті, виключаючи необхідність використання окремого мультиметра і окремих струмових кліщів
Мультиметр DCM330 компанії Megger має функцію автоматичного вибору діапазонів на всіх діапазонах вимірювання. Вимірювач струму і безконтактний датчик напруги не потребують тестових проводах, всі інші функції зажадають їх використання. Функція виявлення напруги дозволяє визначати наявність в ланцюзі напруги змінного струму в межах від 50 В до 1000 В при частоті від 50 до 500 Гц. Ця функція працює на будь-якому діапазоні, включаючи режим відключення (OFF). Виявлення напруги виробляється ємнісним методом з сигналізацією тональним звуковим сигналом і світлом червоного світлодіода, розташованого внизу вилочний головки
Області застосування:
Мультиметр DCM330 придатний для використання скрізь, де потрібно вимір змінного струму в окремих неекранованих провідниках діаметром менше 16 мм, або напруги змінного / постійного струму до 1000 В, або опору до 20 МΩ
Типові області застосування включають в себе: пошук несправностей в побутових і промислових електричних проводках, аналіз нормативних навантажень, контроль параметрів при пуску, технічному обслуговуванні і установці машин
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
(похибки вказані при температурі 23 °С)
Змінний струм
| Частота | Діапазон | Похибка |
| 50 – 60 Гц | 0 - 200.0 A | ±3% ±3 цифри |
Вимірювання середнього, індикація ефективного значення
Захист від перевантаження: 400 А, ефективне значення
Напруга змінного / постійного струму
| Діапазон | Постійний струм | Змінний струм |
| 200.0 В | ±1% ±2 цифри | ±1.5% ±5 цифр |
| 1000 В | 50 Гц - 500 Гц |
Вхідний імпеданс: 2 МΩ (<100 пФ)
Захист від перевантаження: 1000 В
Опір
| Діапазон | Похибка |
| 200.0 Ω | ±1% ±5 цифр |
| 2.000 kΩ 20.00 kΩ 200.0 kΩ 2.000 MΩ |
±1% ±2 цифри |
| 20.00 MΩ | ±1.9% ±5 цифр Ω |
Захист від перевантаження: 600 В, ефективне значення
Перевірка діодів
1 мВ: ± 1,5% ± 0,05 В
Перевірка цілісності ланцюга
Спрацювання зумера: <50 МΩ
Відключення зумера:> 250 Ω
Час відгуку: 0.25 - 1с
Дисплей
3½ розрядний великий РК-дисплей
2000 одиниць рахунки
Частота опитування: 1,5 рази в секунду
Індикація виходу за діапазон: символи "OL"
Функція автоматичного відключення живлення
Через 10 хвилин після включення живлення
Батарея
R03 UM4 AAA 1.5 В x 2 (не придатний для перезаряджаються елементів)
Термін служби: 250 годин (лужні елементи)
Періодичність калібрування: 12 місяців
Робоча висота над рівнем моря: 2000 м
Робоча температура і відносна вологість
0 °C - 30 °C <80%
30 °C - 40 °C <75%
400 °C - 50 °C <45%
Температура зберігання
-20ºC ÷ + 60ºC (відносна вологість <80%) (з віддаленими батареями)
Розміри
54 мм (ширина) x 193 мм (висота) x 31 мм (глибина)
Маса
280 г (з встановленими батареями)
Безпека
IEC61010-1 1000 V CAT III
600 В CAT IV
Електромагнітна сумісність (EMC)
EN 61326-1
Захист від падіння
1.2 м на тверду поверхню
Технические характеристики:
Погрешности указаны при температуре 23°С
Переменный ток:
| Частота | Диапазон | Погрешность |
| 50 – 60 Гц | 0 - 200.0 A | ±3% ±3 цифры |
Измерение среднего, индикация эффективного значения
Защита от перегрузки: 400 А, эффективное значение
Напряжение переменного/постоянного тока:
| Диапазон | Постоянный ток | Переменный ток |
| 200.0 В | ±1% ±2 цифры | ±1.5% ±5 цифр |
| 1000 В | 50 Гц - 500 Гц |
Входной импеданс: 2 МΩ (< 100 пФ)
Защита от перегрузки: 1000 В
Сопротивление:
| Диапазон | Погрешность |
| 200.0 Ω | ±1% ±5 цифр |
| 2.000 kΩ 20.00 kΩ 200.0 kΩ 2.000 MΩ |
±1% ±2 цифры |
| 20.00 MΩ | ±1.9% ±5 цифр Ω |
Защита от перегрузки: 600 В, эффективное значение
Проверка диодов:
1 мВ: ±1,5% ±0,05 В
Проверка целостности цепи:
Срабатывание зуммера:Отключение зуммера: >250 Ω
Время отклика: 0.25 – 1 с
Дисплей:
3½ разрядный большой ЖК-дисплей
2000 единиц счета
Частота опроса: 1,5 раза в секунду
Индикация выхода за диапазон: символы "OL"
Функция автоматического отключения питания:
Через 10 минут после включения питания
Батарея:
R03 UM4 AAA 1.5 В x 2 (не пригоден для перезаряжаемых элементов)
Срок службы: 250 часов (щелочные элементы)
Периодичность калибровки: 12 месяцев
Рабочая высота над уровнем моря: 2000 м
Рабочая температура и относительная влажность:
0°C - 30°C <80%
30°C - 40°C <75%
400°C - 50°C <45%
Температура хранения:
-20ºC ÷ +60ºC (относительная влажность <80%) (с удаленными батареями)
Размеры:
54 мм (ширина) x 193 мм (высота) x 31 мм (глубина)
Масса:
280 г (с установленными батареями)
Безопасность:
IEC61010-1 1000 V CAT III
600 В CAT IV
Электромагнитная совместимость (EMC):
EN 61326-1
Защита от падения:
1.2 м на твердую поверхность
