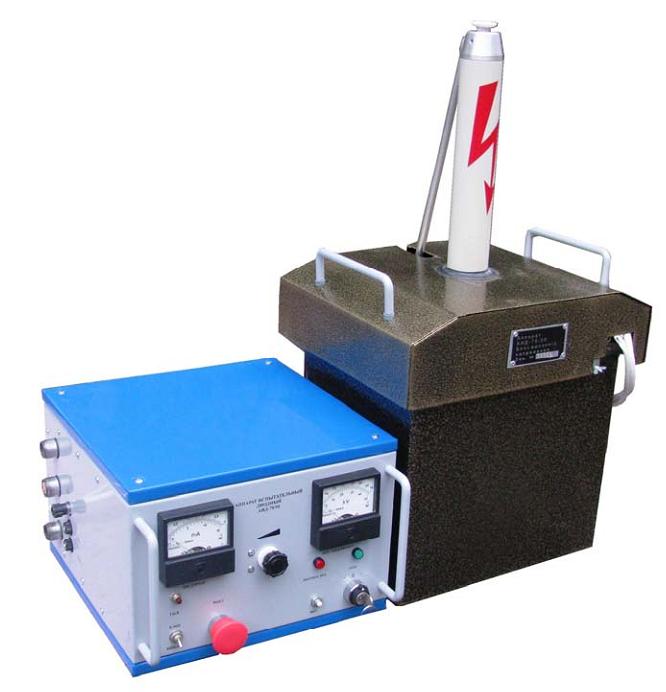

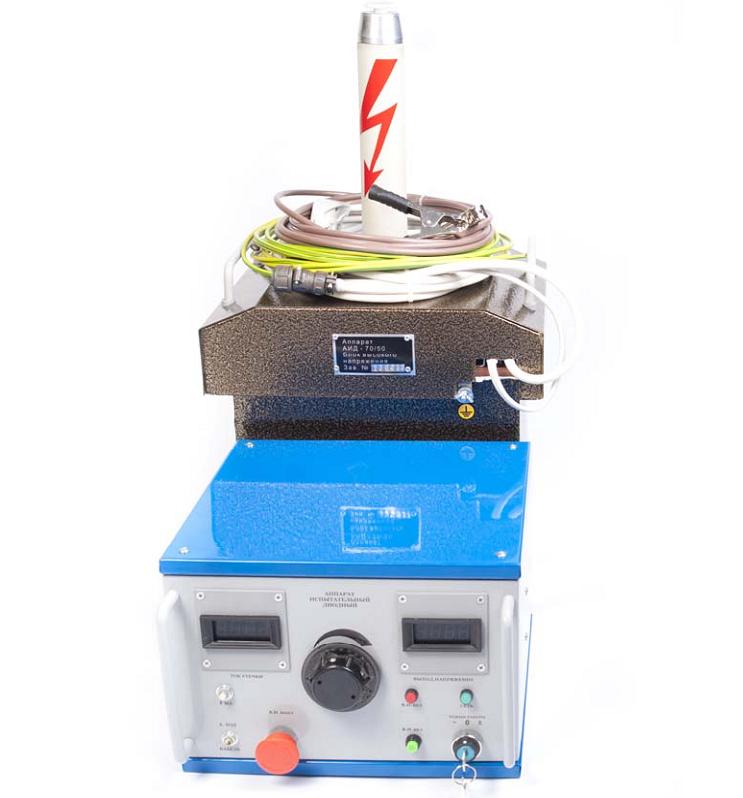

Апарат випробувальний діодний АИД - 70/50

ПРИЗНАЧЕННЯ

Апарат випробувальний АИД-70/50 призначений для випробування ізоляції силових кабелів і твердих діелектриків випрямленою електричною напругою, а також для випробування твердих діелектриків синусоїдальною електричною напругою частотою 50 Гц.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Напруга живильної мережі однофазного змінного струму, В......................220 ± 11
Параметри апарату на випрямленій напрузі в тривалому
(до 5 хвилин ) режимі при номінальному значенні напруги в мережі:

• найбільша робоча напруга (амплітудне значення), кВ .................70
• максимальний робочий струм, мА ................................................14

Параметри апарату на змінній напрузі в тривалому
(до 5 хвилин) режимі при номінальному значенні напруги в мережі:

• найбільша робоча напруга (діюче значення), кВ ........................50
• найбільший робочий струм (діюче значення), мА ........................45

Наведена похибка вимірювання вихідної напруги і струму, %,
не більше...............................................................................................3
Споживана потужність, кВА, не більше ...................................................3
Маса, кг, не більше:

• блок керування.........................................................................13
• блок високої напруги ................................................................44
