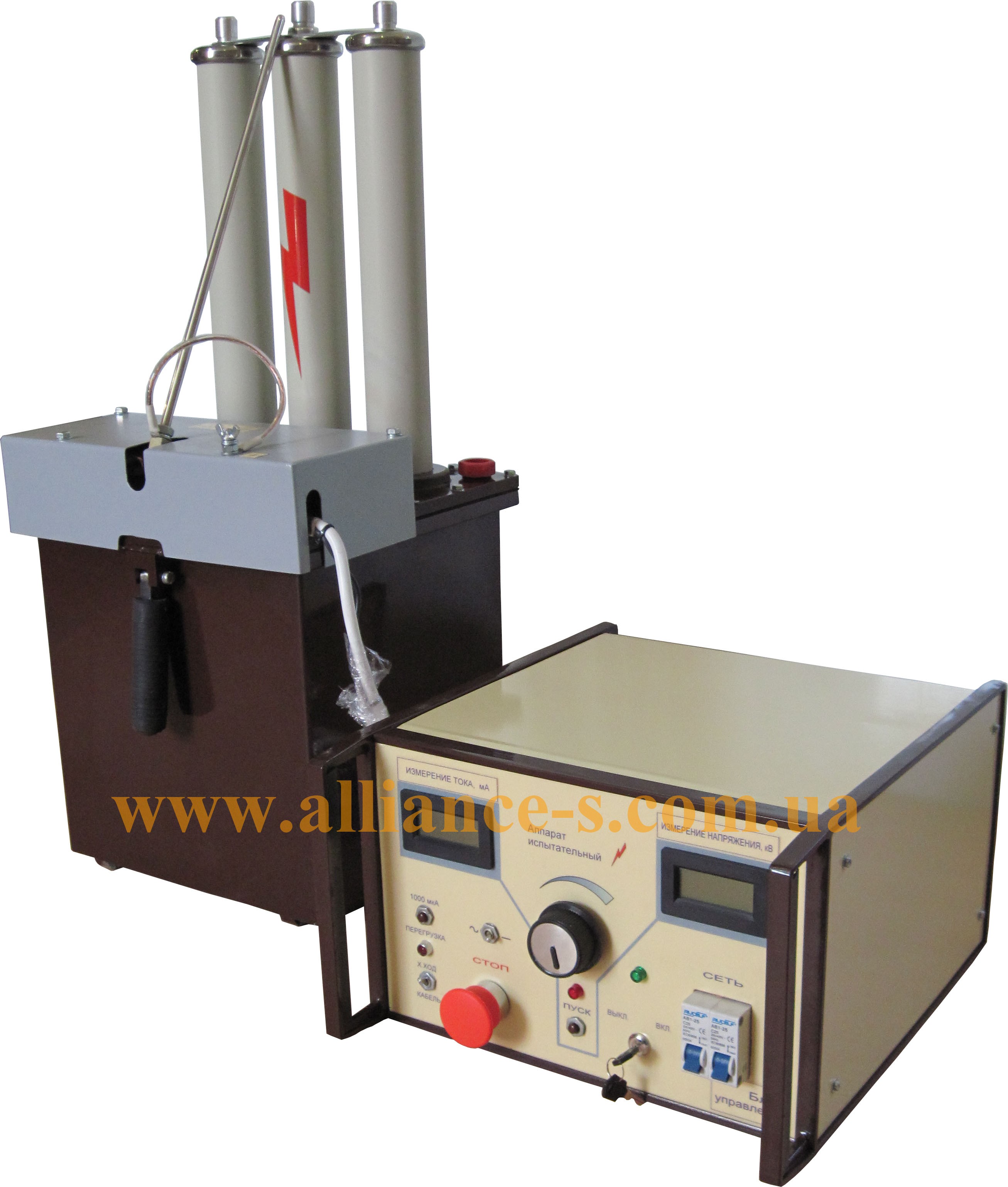

Апарат високовольтний випробувальний "АВ 50/70"

Виробник Україна
Апарат високовольтний випробувальний АВ-50/70 призначений для випробування ізоляції силових кабелів і твердих діелектриків випрямленою електричною напругою, а також для випробування твердих діелектриків синусоїдальною електричною напругою частотою 50 Гц. Може використовуватися в якості джерела живлення (наприклад, для заряду високовольтних накопичувачів місткостей енергії). Є функціональним аналогом широко відомого апарату АИД-70.
Основна ціна

ПРИЗНАЧЕННЯ ВИРОБУ

Апарат високовольтний випробувальний АВ-50/70 призначений для випробування ізоляції силових кабелів і твердих діелектриків випрямленою електричною напругою, а також для випробування твердих діелектриків синусоїдальною електричною напругою частотою 50 Гц. Може використовуватися в якості джерела живлення (наприклад, для заряду високовольтних накопичувачів місткостей енергії). Є функціональним аналогом широко відомого апарату АИД-70.

Експлуатується в приміщеннях або під навісом при температурі від мінус 10°C до плюс 40°С.

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

  1. Параметри апарату на випрямленій напрузі в тривалому режимі при номінальному значенні напруги в мережі:

  •       найбільша робоча напруга - 70 кВ;
  •       максимальний робочий струм - 30 мА.

  2. Параметри апарату на змінній напрузі в тривалому режимі при номінальному значенні напруги в мережі:

  •       найбільша робоча напруга (діюче значення) - 50 кВ;
  •       найбільший робочий струм (діюче значення) - 40 мА.

  3. Параметри апарату на змінній напрузі в повторно короткочасному режимі з тривалістю включення (ПВ) 17 % і тривалістю циклу 6 хвилин при номінальному значенні напруги в мережі:

  •      найбільша робоча напруга (діюче значення) - 50 кВ;
  •       найбільший робочий струм (діюче значення) - 45 мА.

 4. Приведена погрішність виміру вихідної напруги і струму, не більше, - 3%.

 5. Напруга живлячої мережі однофазного змінного струму частотою 50 Гц - 220±11 В.

 6. Споживана потужність, не більше, - 2 кВА.

 7. Маса, не більше:

  •      блок управління - 15 кг;
  •       блок высокого напряжения – 35 кг.

 8. Габаритні розміри:

  •       блок управління - 320х200х355 мм;;
  •      блок високої напруги - 270х295х660 мм.

 9. Середній термін служби - 10 років.

 Комплектність: блок високої напруги, блок управління, комплект сполучних кабелів, керівництво по експлуатації.
