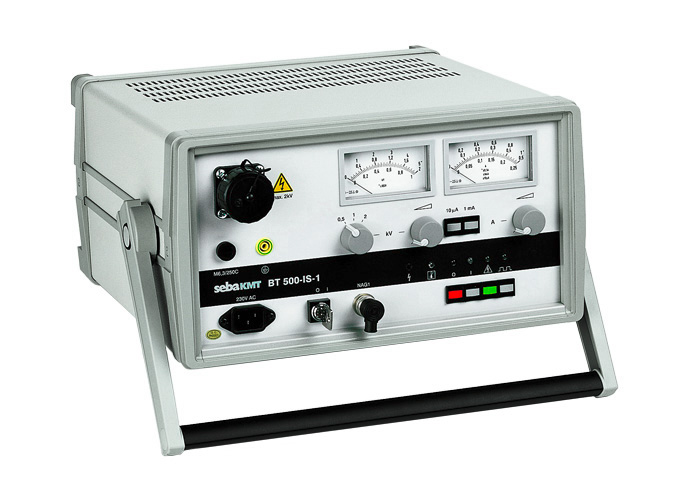

BT 500 IS-1

Виробник SebaKMT (Німеччина)

Прилад для перетворення високоомних несправностей кабелю.
Основна ціна

Прилад для перетворення дефектів кабелю BT 500-IS-1 служить, переважно, для перетворення високоомних дефектів в кабелях сигнальних, управління і зв'язку.


Регульоване джерело напруги 0 до 2 кВ має симетричний вихід, це означає, що до сполучних контактів можливо симетричне (не заземлене) підключення несправної пари жил.

Для попереднього визначення дефекту оболонки служить спеціальний прилад - MVG 5. Цим приладом можна проводити наступні вимірювання:
  • попереднє визначення дефекту оболонки в екранованих кабелях середньої напруги в ПВХ ізоляції;
  • попереднє визначення пошкодження з замиканням на землю в кабелях низької напруги з пластмасовою ізоляцією
Точна локалізація місця несправності проводиться методом крокової напруги за допомогою приладу ESG 80-2.

Прилад для перетворення дефектів кабелю BT 500 IS-1 має такі особливості:

  • поетапне регулювання вихідної напруги в діапазонах 500, 1000, 2000В;
  • ізольований від землі потенціал на виходах;
  • захист від перевантажень шляхом регулювання струму і напруги;
  • застосування обмеженої потужності при локалізації дефекту для уникнення пошкодження сусідніх жил або кабелів;
  • відображення значення напруги і струму на двох аналогових приладах;
  • автоматичний розрядник, що стежить за зняттям залишкового заряду і заземленням об'єкта випробувань;
  • тактування джерела напруги для уникнення висихання оболонки при локалізації несправності в ній.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



Потужність споживання 700 ВА
Мережеве підключення  230 В / 3 A (45 / 60 Гц)
Макс. струм пропалювання 1 А
Макс. напруга пропалювання 2 кВ
Вихід по постійній напрузі 500 В / 1 A
  1000 В / 0,5 A
  2000 В / 0,25 A
Регулювання струму Перемикач
Регулювання напруги Перемикач
Контроль за температурою
Оповіщення при небезпечних вихідних напругах
Діапазон температур
   Робочий  -10 °C ... +50 °C
   Складський  -20 °C ... +60 °C
Розміри (Ш x В x Г)  200 x 360 x 360 мм ( без ручки)
Вага бл. 9 кг


КОМПЛЕКТАЦІЯ



Аварійний вимикач NAG 1 для автономної роботи
Прилад для визначення місця несправності в оболонці MVG 5
Аварійний вимикач NAG2 використання в комбінації з MVG 5
Прилад для пошуку замикань на землю ESG 80-2
Штир заземлення з вимірювальним провідником EEB
